Схема на свързване на предните фарове за мъгла (Mitsubishi Pajero 4)

0

Съдържание: Схема на свързване на предни фарове…⤓ Схема на свързване на предни фарове…⤓ Схема на свързване на предни фарове…⤓

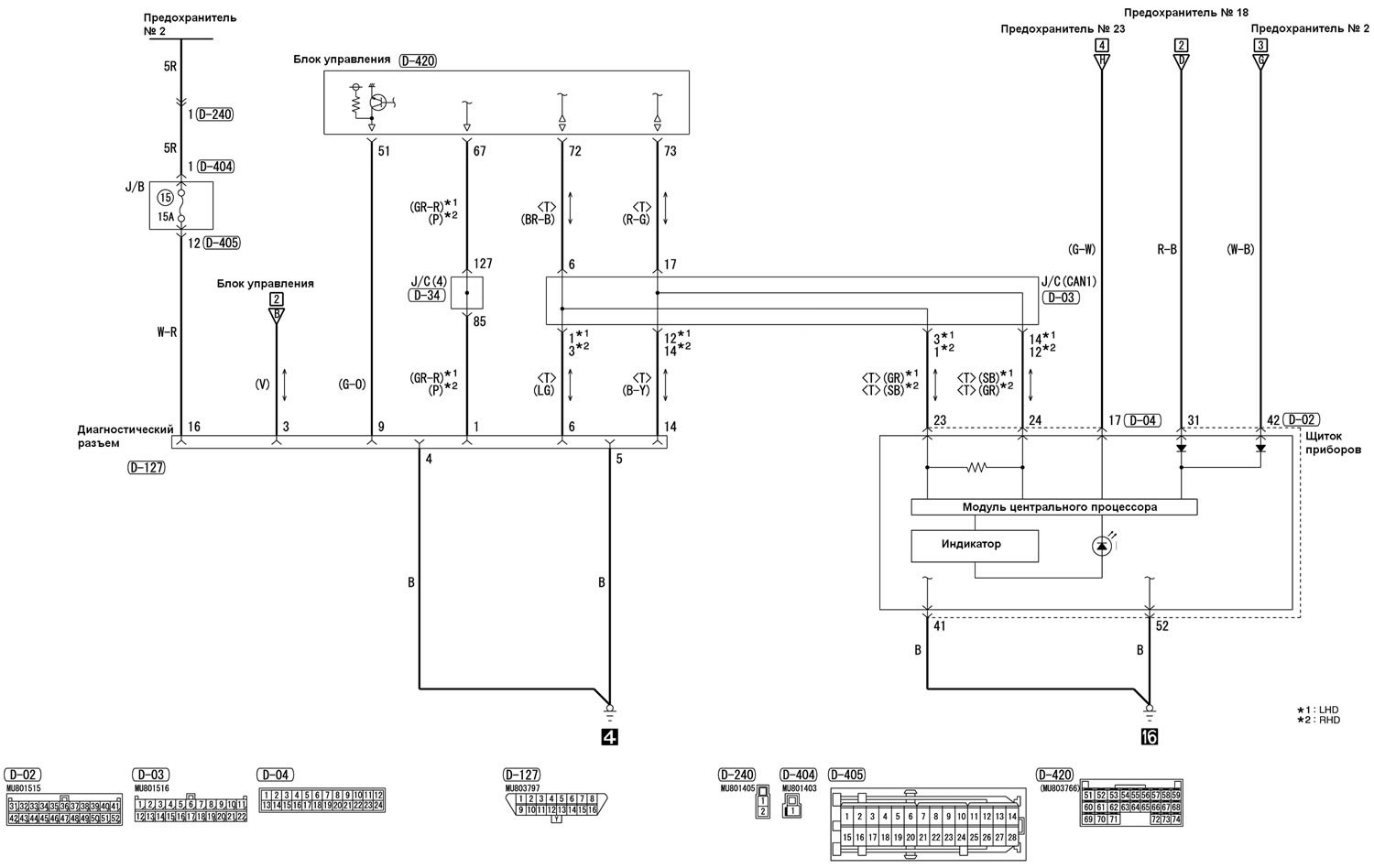

Схема на свързване на предни фарове за мъгла (част 1)

Отворете по-голямо изображение в нов раздел »

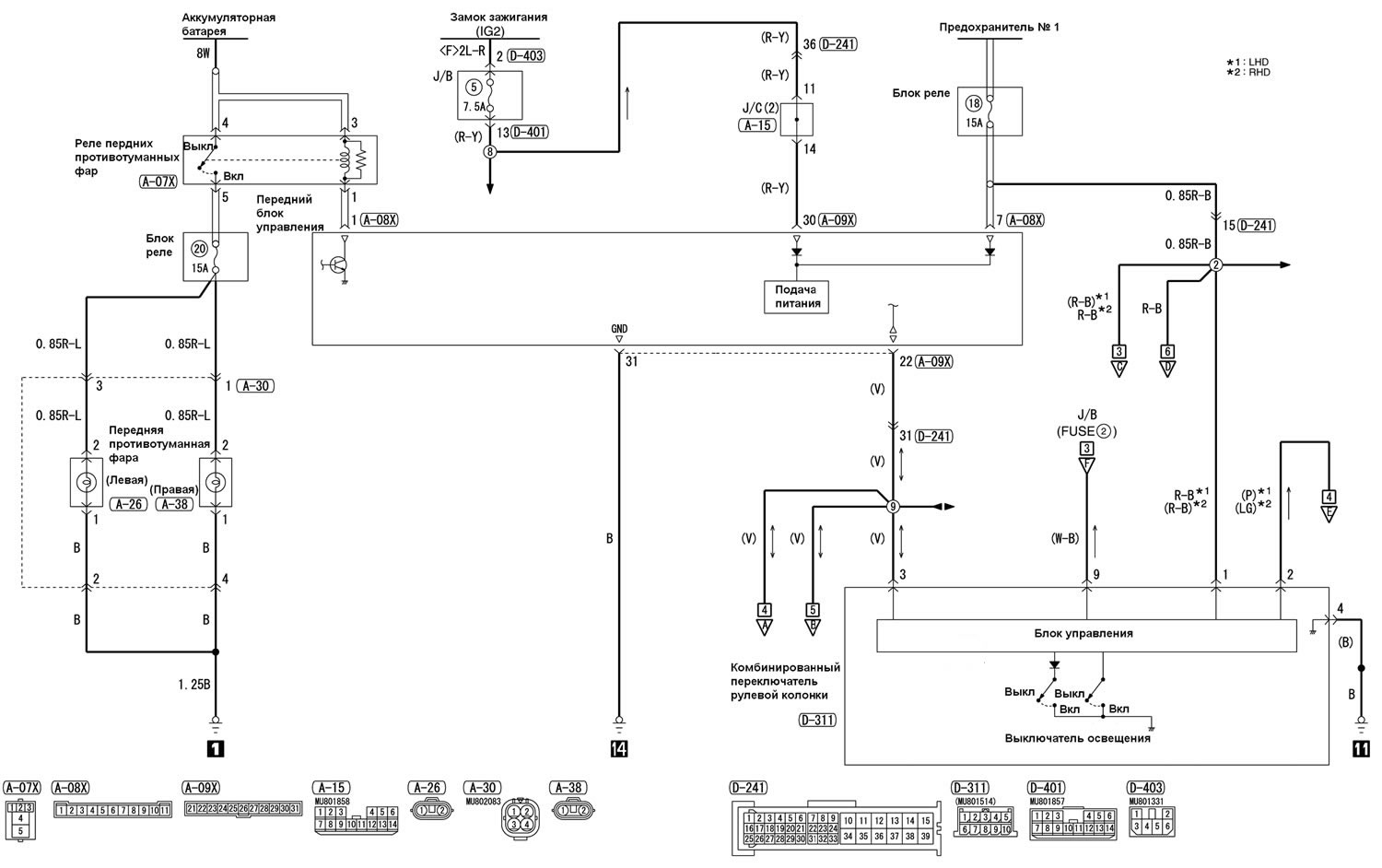

Схема на свързване на предни фарове за мъгла (част 2)

Отворете по-голямо изображение в нов раздел »

(Оригиналният материал е публикуван на уебсайта: www.mitsubishiman.ru)

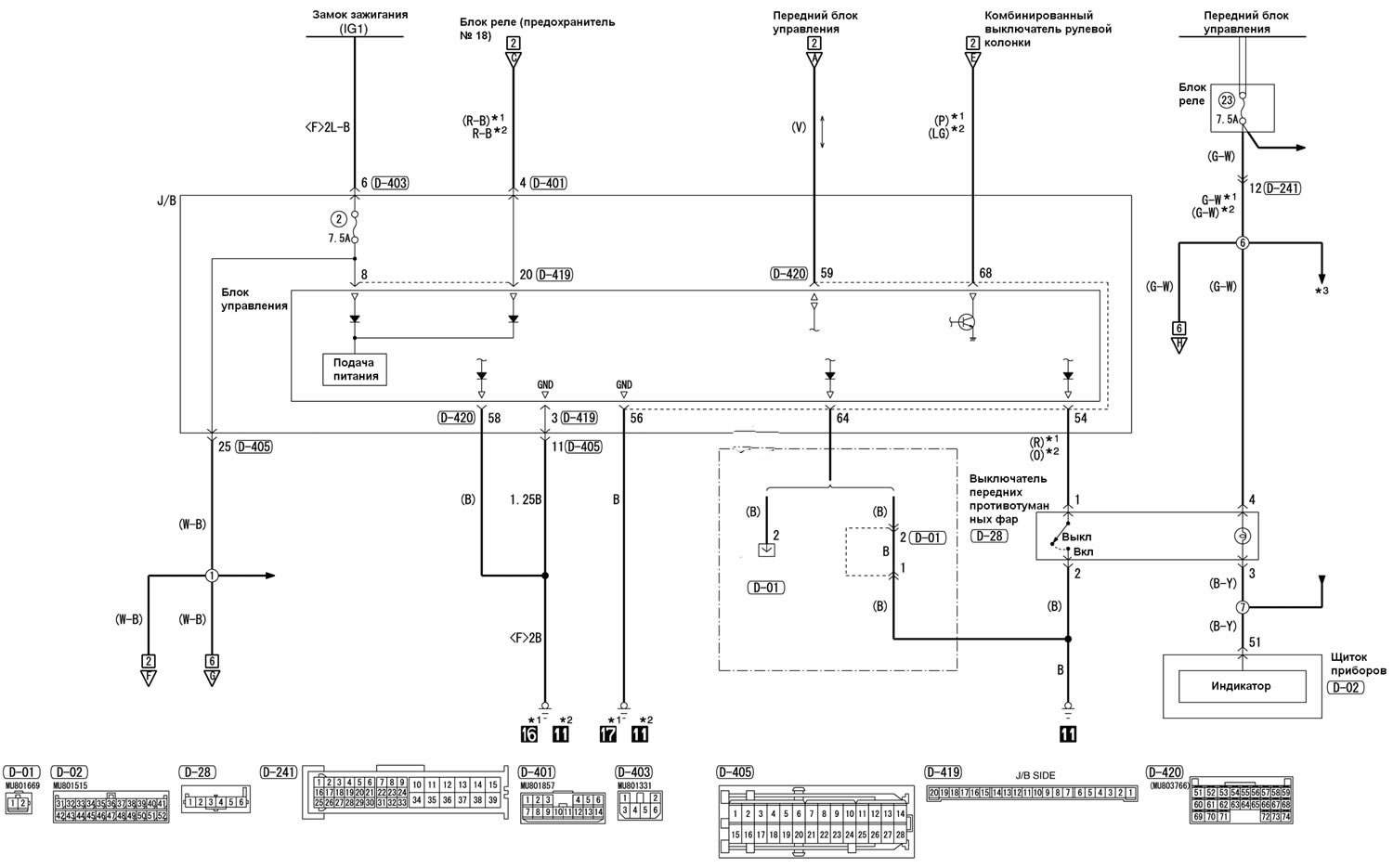

Схема на свързване на предни фарове за мъгла (част 3)

Отворете по-голямо изображение в нов раздел »
