Схема на електрическото свързване за електрически регулируеми седалки (Mitsubishi Pajero 4)

0

Съдържание: Схема на свързване на електрически…⤓ Схема на свързване на електрически…⤓

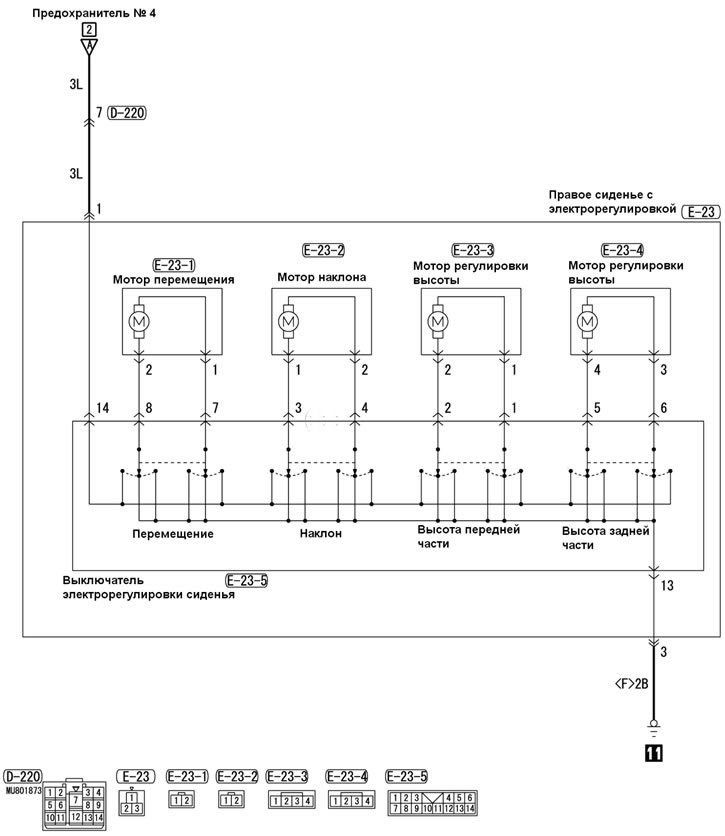

Схема на свързване на електрически регулируеми седалки (част 1)

Отворете по-голямо изображение в нов раздел »

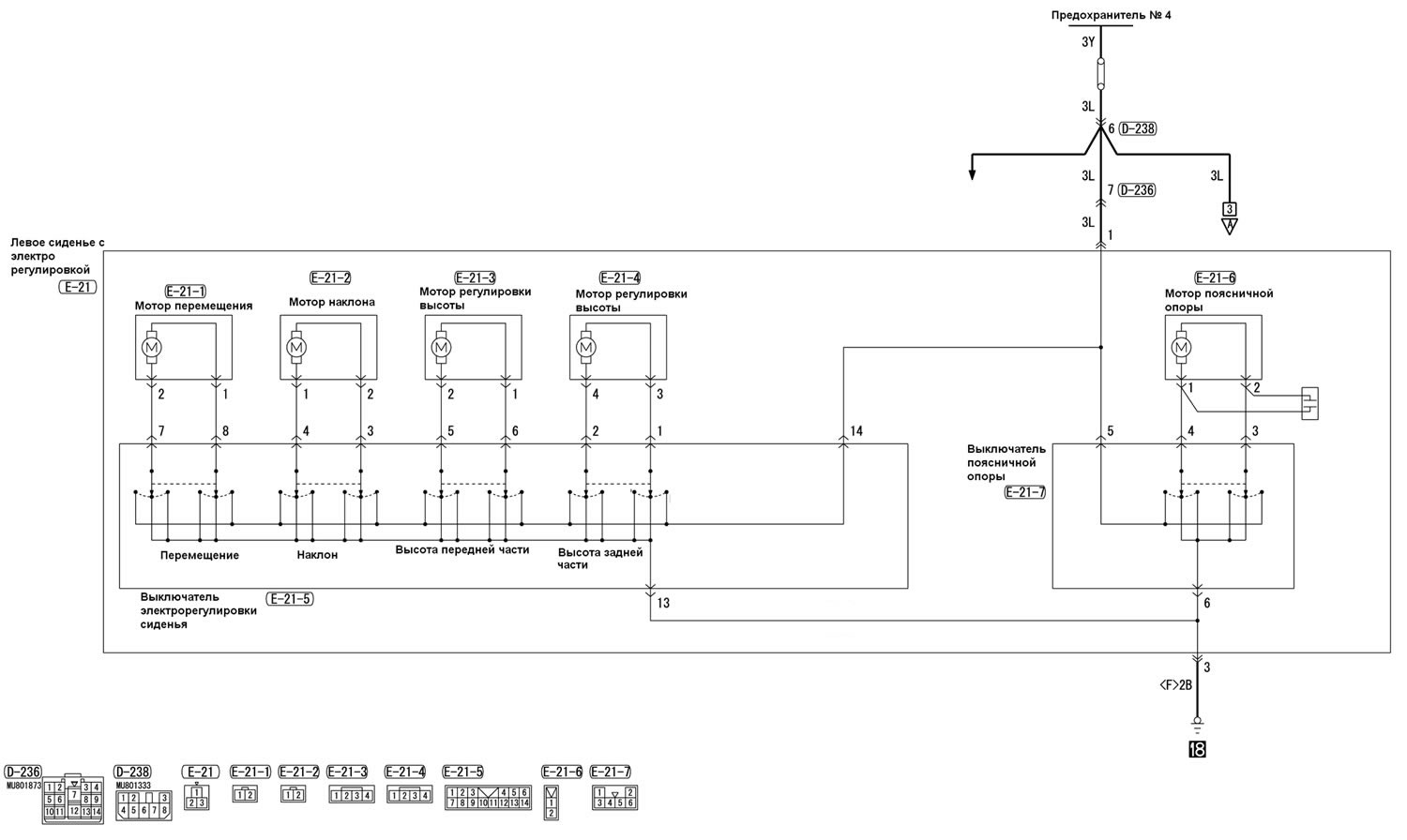

Схема на свързване на електрически регулируеми седалки (част 2)

Текстът на статията е получен от уебсайта [www.mitsubishiman.ru]

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Тази статия е проверена от: Мирослав Раков
