Електрическа схема на повдигачите на прозорци (Mitsubishi Pajero 4)

0

Съдържание: Електрическа схема на повдигачите на…⤓ Електрическа схема на повдигачите на…⤓ ⤓ Електрическа схема на повдигачите на…⤓

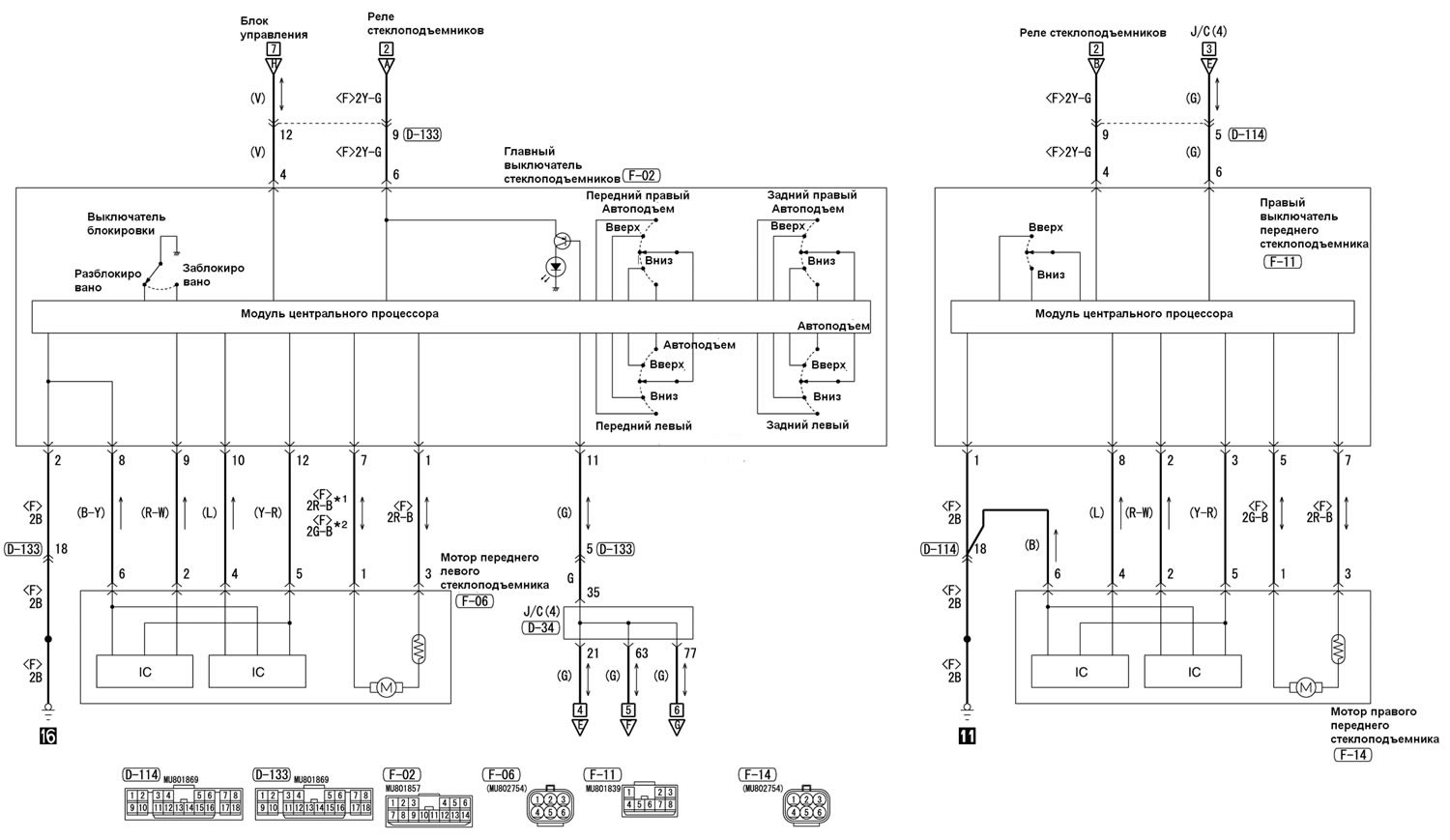

Електрическа схема на повдигачите на прозорци (част 1)

Отворете по-голямо изображение в нов раздел »

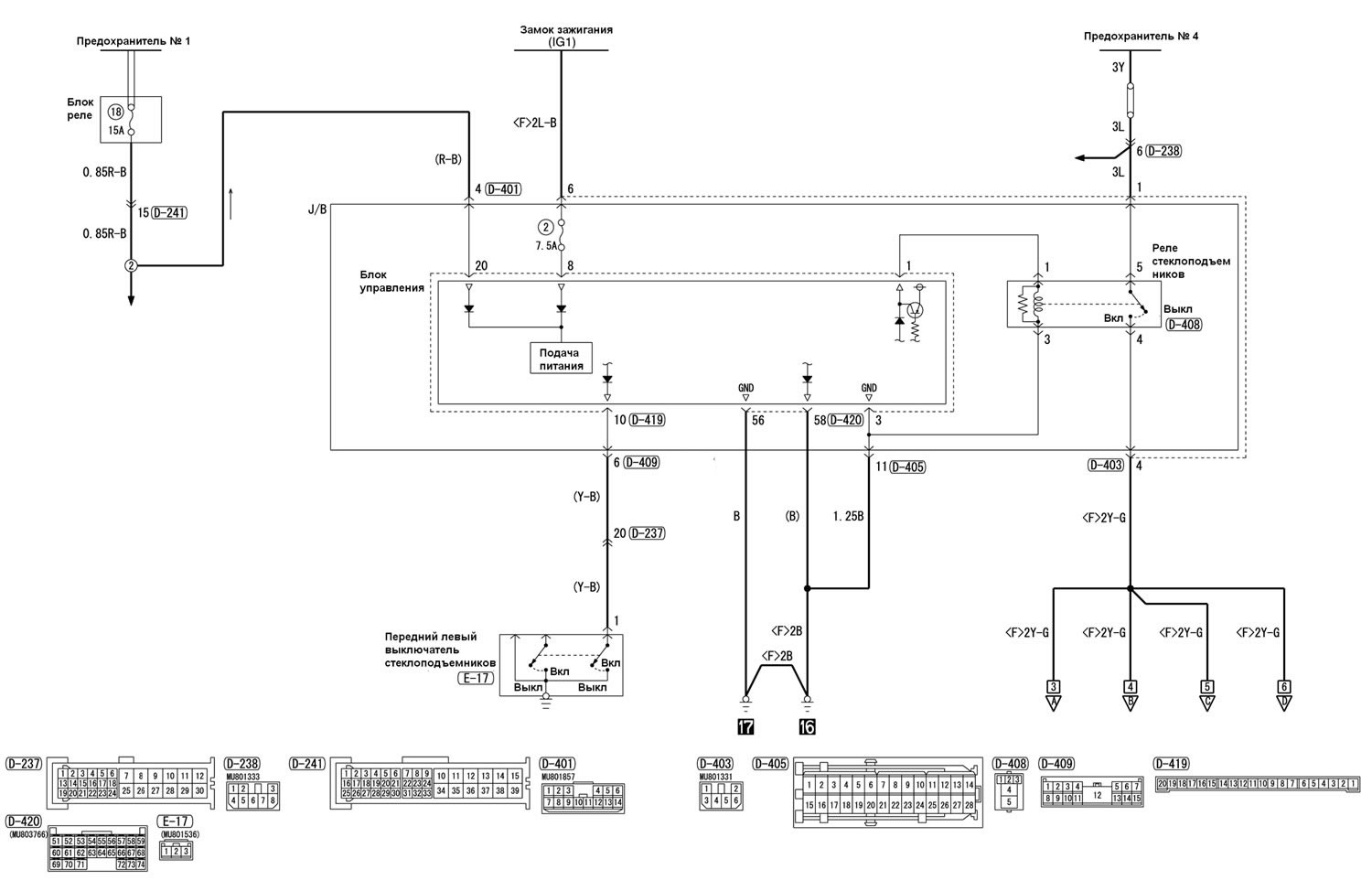

Електрическа схема на повдигачите на прозорци (част 2)

Отворете по-голямо изображение в нов раздел »

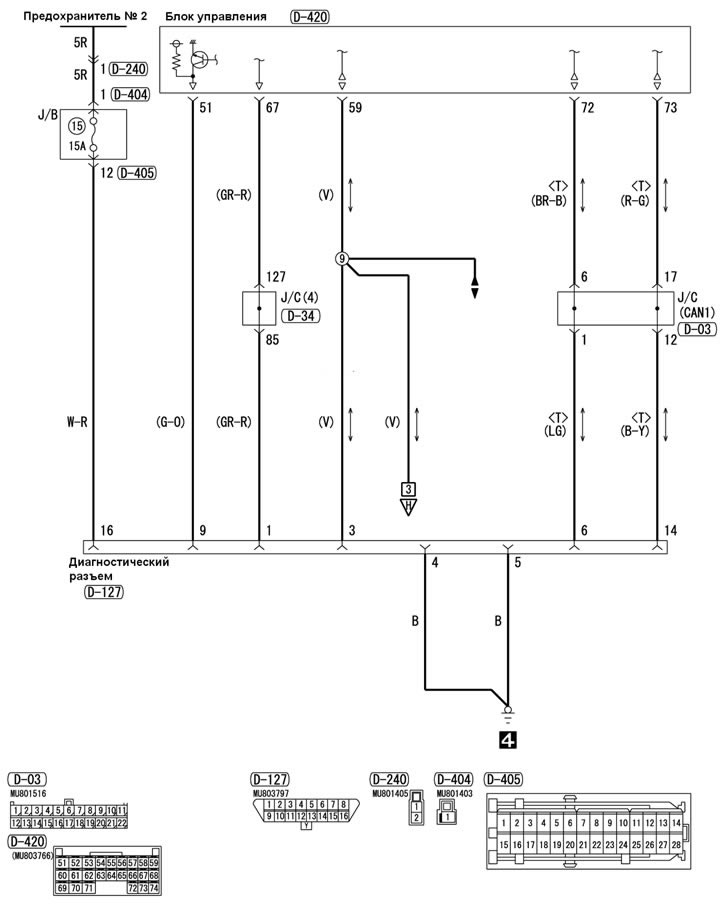

Електрическа схема на повдигачите на прозорци (част 3)

Отворете по-голямо изображение в нов раздел »

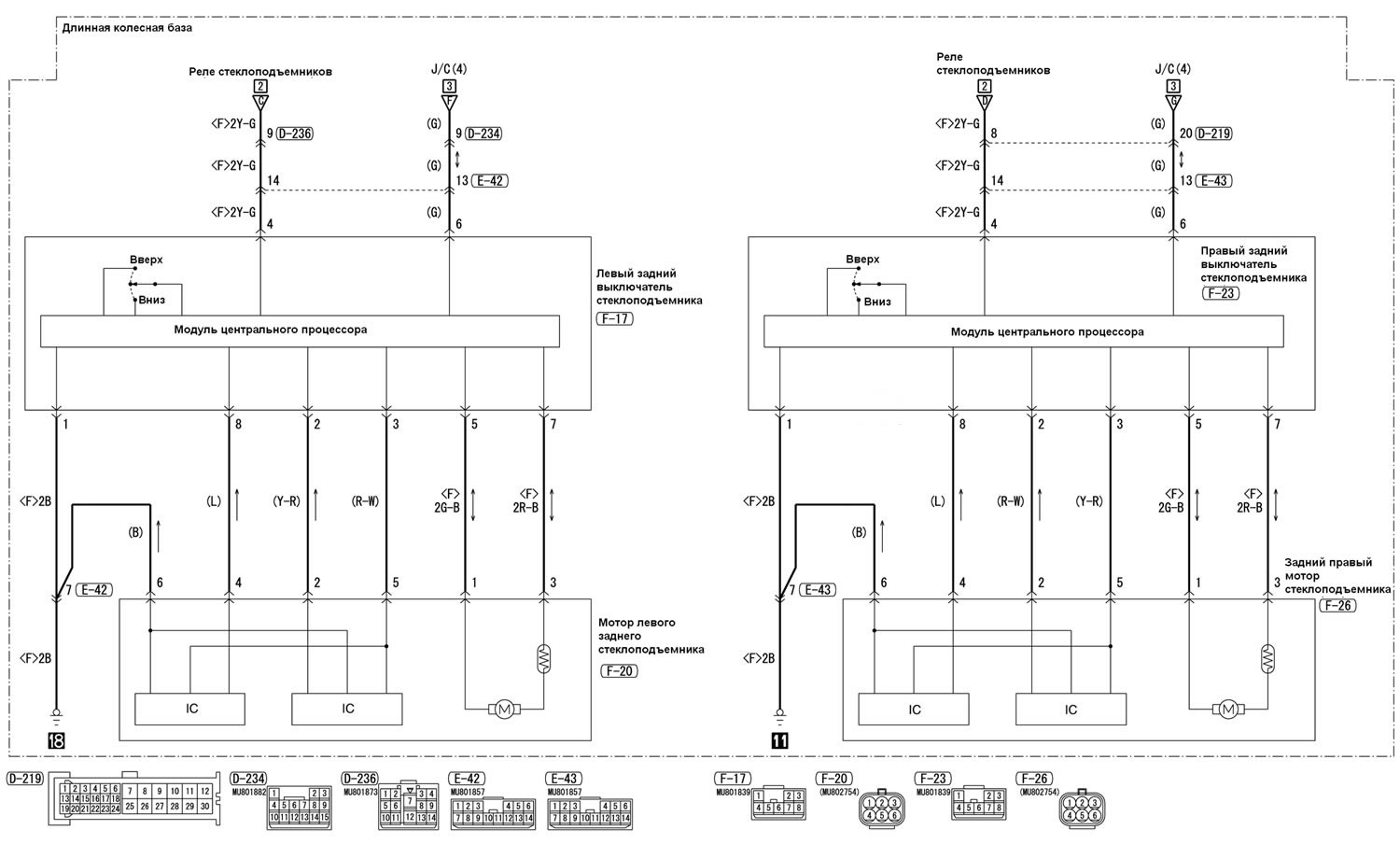

Електрическа схема на повдигачите на прозорци (част 4)

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Тази статия е проверена от: Мирослав Раков
