Схема на свързване на системата за осветяване на главата (Mitsubishi Pajero 4)

0

Съдържание: Схема на свързване на системата за…⤓ Схема на свързване на системата за…⤓ Схема на свързване на системата за…⤓ Схема на свързване на системата за…⤓

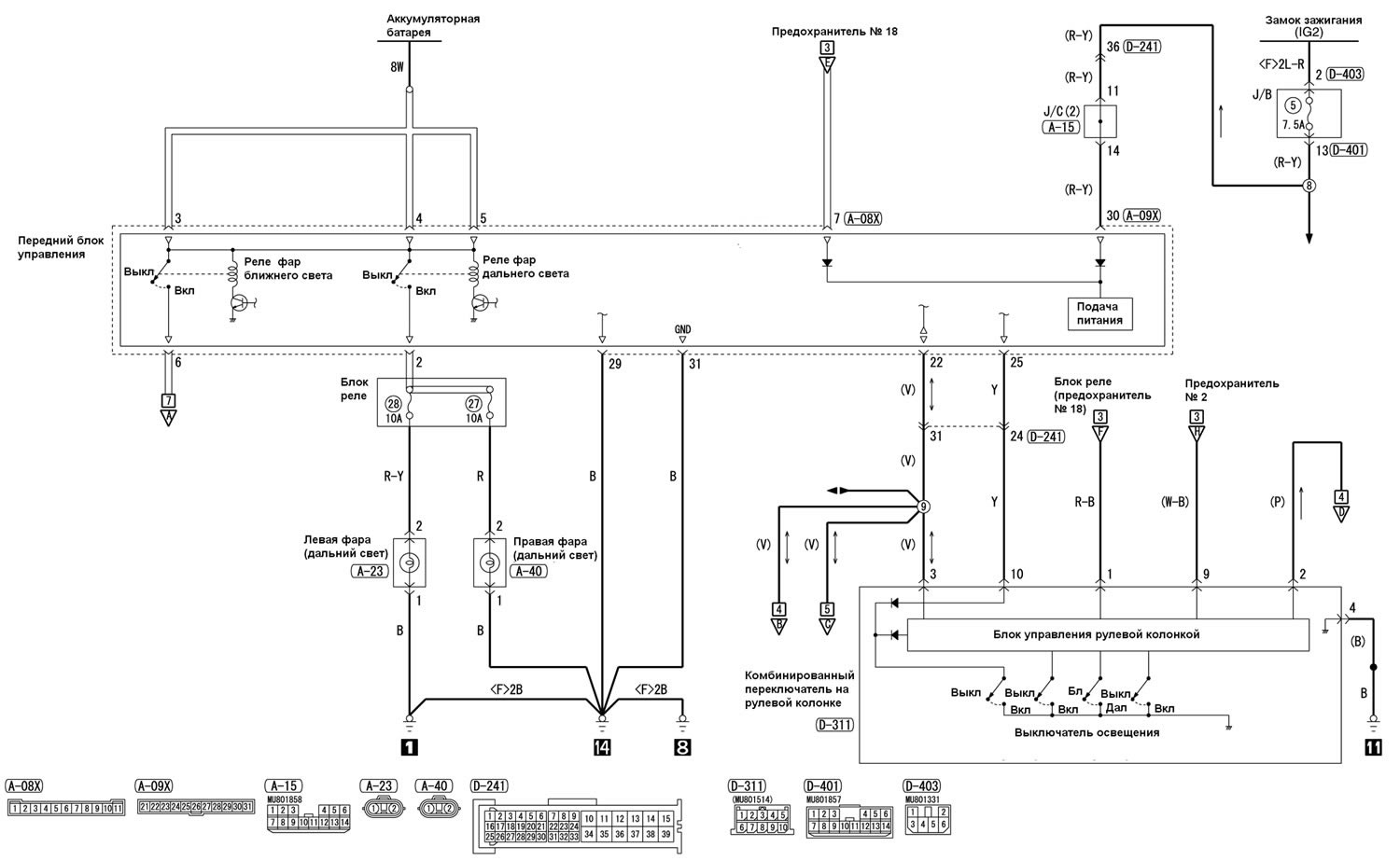

Схема на свързване на системата за предно осветление (част 1)

Отворете по-голямо изображение в нов раздел »

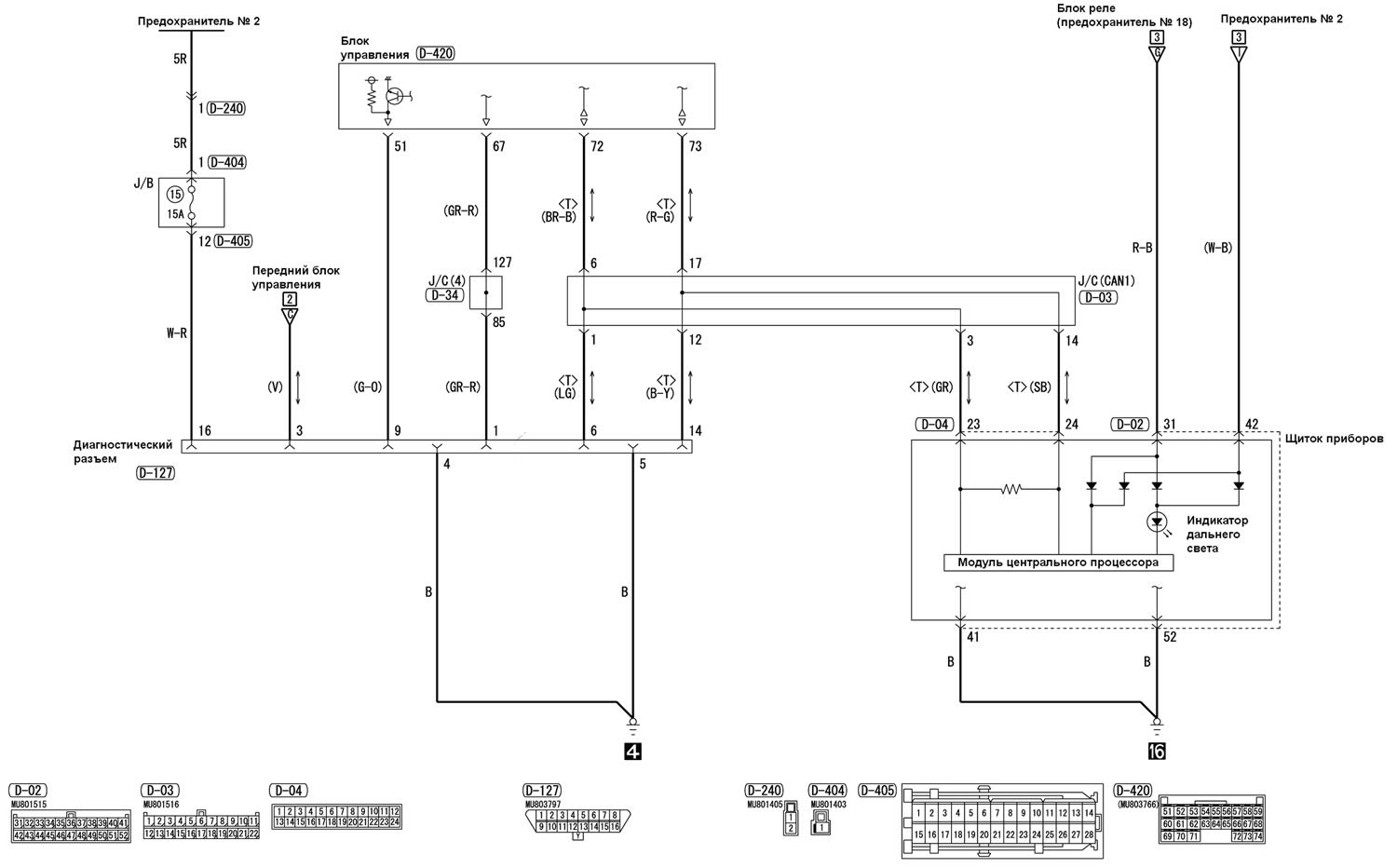

Схема на свързване на системата за предно осветление (част 2)

Отворете по-голямо изображение в нов раздел »

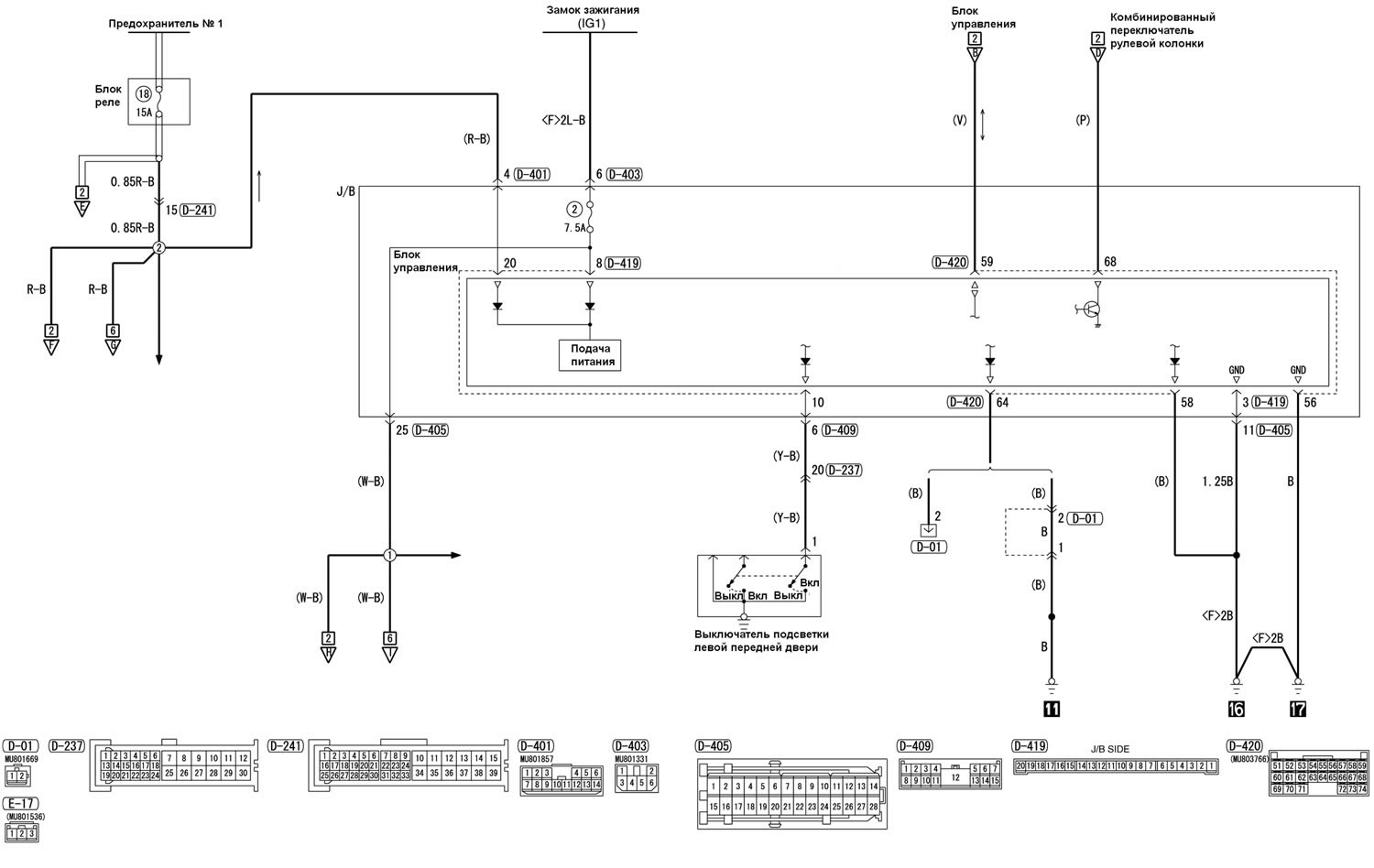

Схема на свързване на системата за предно осветление (част 3)

Отворете по-голямо изображение в нов раздел »

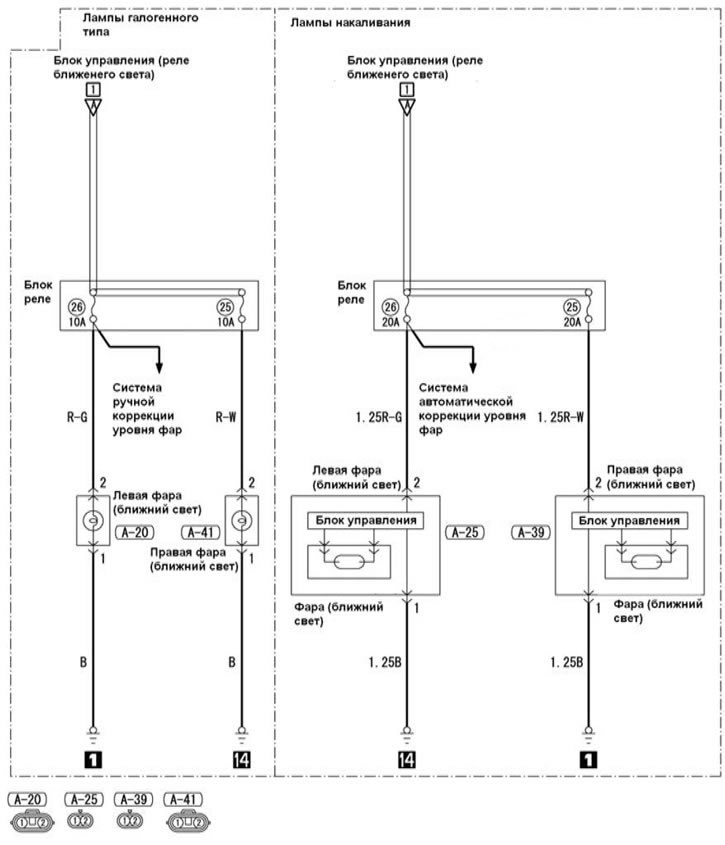

Схема на свързване на системата за предно осветление (част 4)

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Тази статия е проверена от: Мирослав Раков
