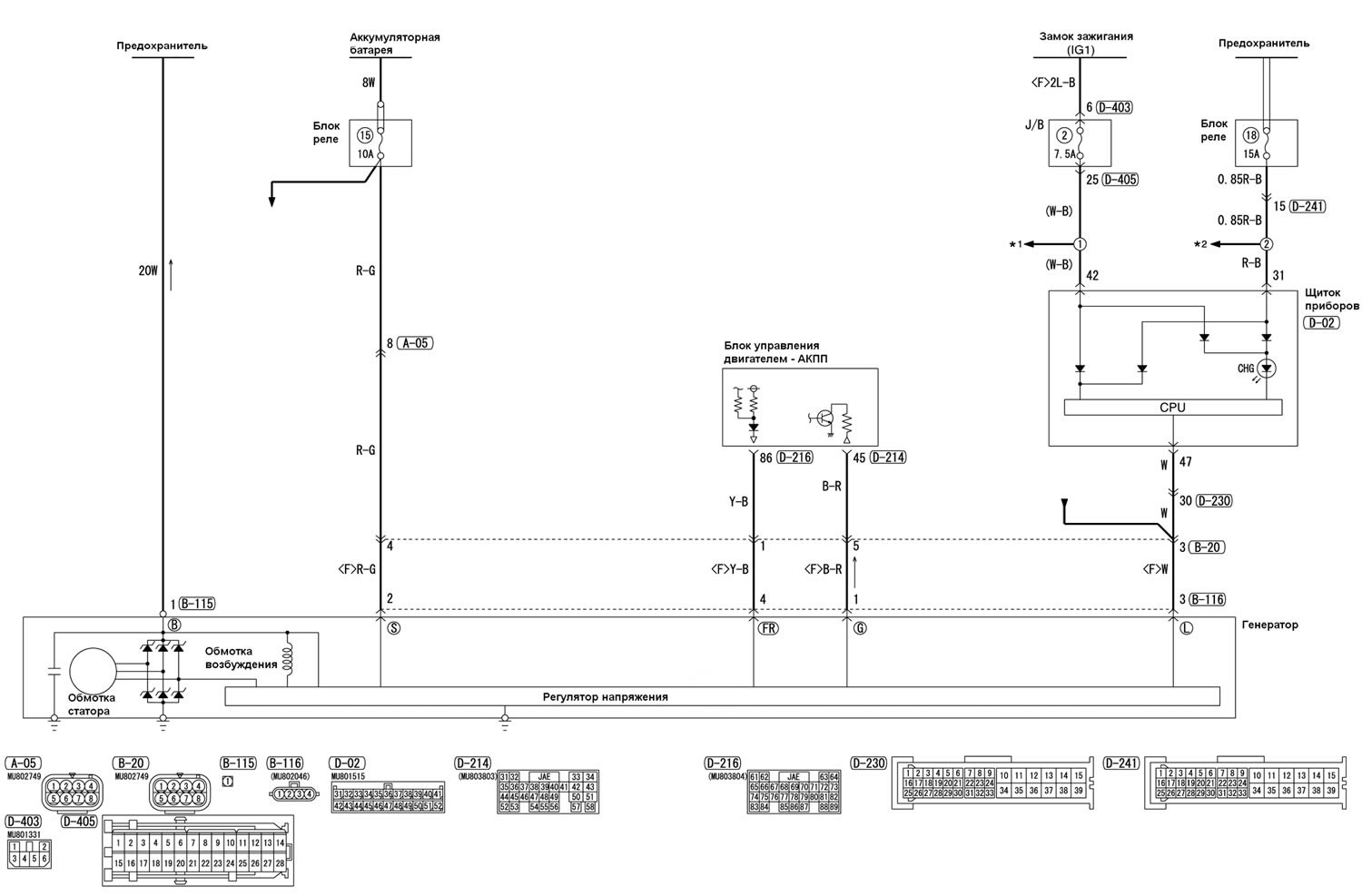

Електрическа схема на системата за зареждане (Автомобил с двигател 6G75)
Информация, копирана от уебсайта www.mitsubishiman.ru
Електрическа схема на системата за зареждане (Автомобил с двигател 6G75) (Mitsubishi Pajero 4)
Информация, копирана от уебсайта www.mitsubishiman.ru
Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Тази статия е проверена от: Мирослав Раков
