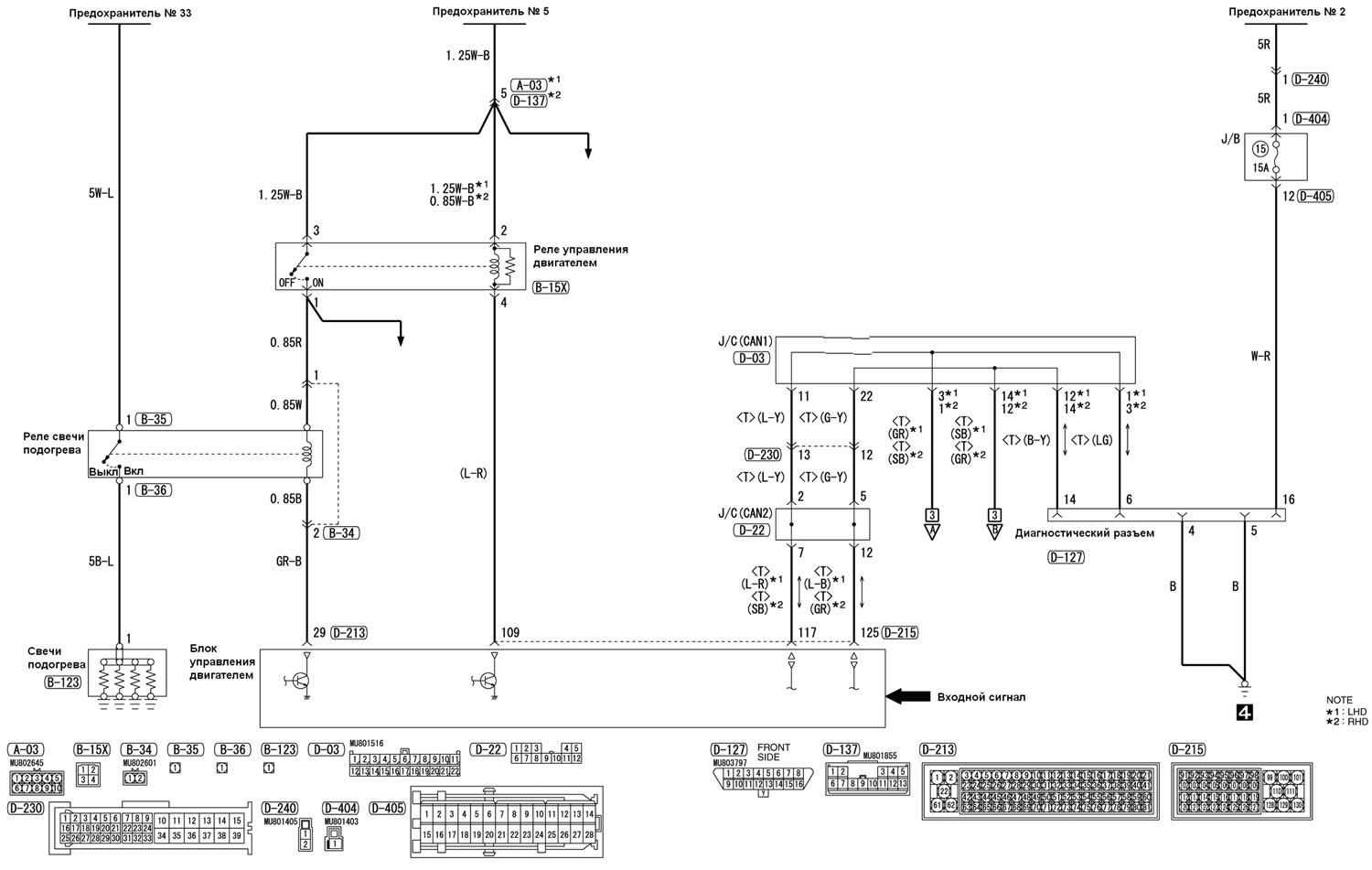

Електрическа схема на системата за предварително подгряване (част 1)
Електрическа схема на системата за предварително подгряване (част 2)
Статията е базирана на данни от уебсайта: MitsubishiMan.ru
Електрическа схема на системата за предварително нагряване (Mitsubishi Pajero 4)
Статията е базирана на данни от уебсайта: MitsubishiMan.ru
Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски
Тази статия е проверена от: Мирослав Раков
