Инструменты и оборудование для ремонта автомобиля

Даже начинающему автомастеру необходим разнообразный инструмент. Хороший набор инструментов любовно собирается годами. Но есть минимум, без которого не обойтись ни одному умельцу.

Хранение инструмента

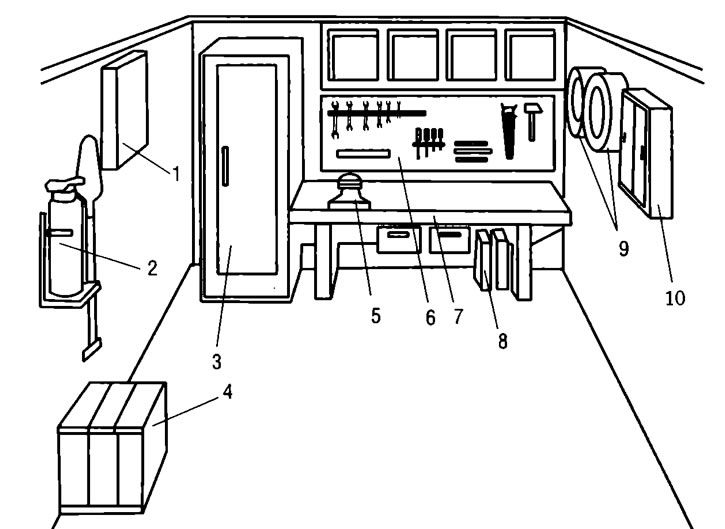

Инструмент должен храниться так, чтобы его легко и удобно было доставать, когда он понадобится, чтобы он не портился при хранении — не ржавел и не тупился. Поэтому место, отведенное для хранения инструмента, необходимо оборудовать. Если в распоряжении имеется выдвижной ящик шкафа, стола или просто ящик, приспособленный для хранения инструмента лично вами, его надо разделить перегородками из фанеры на отделения для каждой группы инструментов. Если это шкафчик или тумбочка, устройте дополнительные полки, чтобы на полках инструменты лежали в один ряд, ручками к вам. Основной инструмент можно разместить на стенке или внутренней стороне дверцы шкафа, закрепив шурупами старый ремень так, чтобы он образовывал петли для каждого инструмента (рис. 1).

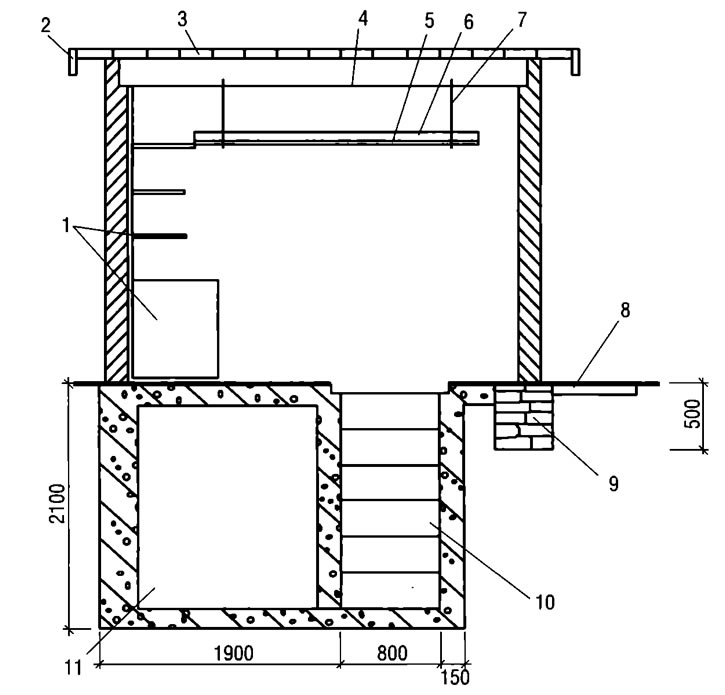

Если же речь идет о гараже, то нелишним будет оборудовать и смотровую яму. Ее ширина должна быть на 10—15 см меньше расстояния между колесами автомобиля, а глубина такой, чтобы человек мог, не сгибаясь, в ней работать. Однако это строительство не всегда целесообразно, потому что испарения и образующийся от перепада температур конденсат вызывает коррозию днища автомобиля, стоящего, как правило, над ямой. Кроме того, необходимо учитывать, что устройство смотровой ямы оправданно в местностях с уровнем грунтовых вод ниже 2,5—3 метров. В таком случае под гаражом можно построить и подвал для хранения продуктов (рис. 2).

Верстак

Верстак связан с определенным производственным процессом — слесарным или столярным. Для обеспечения безопасности и эффективности работы к нему предъявляются особые требования. Гаражные верстаки являются универсальными, они используются для решения разнообразных задач. Это своего рода мастерская. Если в гараже мало места, то применяется разборный верстак. Он компактен, удобен, быстро собирается, легко разбирается. Но такое сооружение не слишком устойчиво ввиду малого веса. Для гаража идеально подходит стационарная конструкция, изготовленная на прочном деревянном или металлическом каркасе, который имеет дополнительные ребра жесткости. Это обеспечит верстаку устойчивость и надежность. Столешницу лучше выполнить из материалов негладких, чтобы предотвратить скольжение деталей. Поверхность столешницы должна располагаться горизонтально.

Гаечные ключи

Деление инструмента проходит по признаку его универсальности. Ключ, например, для любой шестигранной гайки — универсальный, а ключ (или приспособление) для регулировки клапанов двигателя является инструментом специальным. Большинство работ с автомобилем можно производить с помощью универсального инструмента. Очевидно, что специальным инструментом стоит обзаводиться лишь тогда, когда предполагается заниматься соответствующими работами. Количество комплектов гаечных ключей определяется разнообразием операций, для которых предназначен каждый из них. Повышение плотности компоновки узлов и агрегатов в современных конструкциях, ужесточение требований к качеству сборки, обслуживания и ремонта требуют все более и более специального инструмента.

Гаечный ключ — слесарно-монтажный инструмент, предназначенный для отворачивания или заворачивания резьбовых элементов крепления (болтов, гаек и т. д.) за счет приложения мускульной силы.

Рабочий профиль ключа — совокупность поверхностей, предназначенных для передачи рабочего усилия от инструмента к головке резьбовой крепежной детали, например шестигранной головке болта.

Тело гаечного ключа — часть инструмента, предназначенная для приложения рабочего усилия.

Ряд размерностей гаечных ключей (типоряд) — последовательность геометрических размеров рабочих профилей инструмента от минимального до максимального. Определяется международными и национальными стандартами. Каждый производитель выпускает инструмент типоряда, являющегося частью национального или международного стандарта. Этот ряд выбирается с учетом ориентации ассортимента фирмы на определенный сектор рынка ручного инструмента — транспортный, промышленный, строительно-монтажный или бытовой.



Метрические гаечные ключи предназначены для работы с крепежом метрической системы, основной единицей измерения которой является миллиметр. Ряд размерностей составляет от 2,5 до 230 мм. В легковых автомобилях применяются ключи с размерами от 6 до 41 мм.

Дюймовые гаечные ключи предназначены для работы с крепежом системы, единицей измерения в которой является британский дюйм (1" = 25,4 мм). Ряд размерностей составляет от 1/8 до 91/8". Для легковых автомобилей применяются ключи от 1/8 до 15/8".

Рожковые гаечные ключи ранее были наиболее распространены, но постепенно их вытесняют другие. Выпускаются следующие виды таких ключей.

Двусторонний — имеет две головки различных размеров, рабочий профиль которых состоит из двух параллельных губок (открытый зев). Как правило, размерности головок соседствуют в типоряде (например, 12 и 13 мм). Продольная ось головок отклонена от оси тела на 15° для удобства работы. В некоторых моделях ключей отклонение составляет 22,5; 30; 60; 70 и 75°. Толщина самих губок может быть малой (для работы в труднодоступных местах), нормальной или большой (для работы с крепежом, изготовленным из мягких цветных металлов).

Односторонний — одна головка и удлиненное тело, что позволяет создать больший момент силы на крепеже. Используются в основном на сборочных конвейерах, где приходится работать с крепежом одного размера.

Односторонний затяжной — тело в виде цилиндрического хвостовика с шариковым фиксатором. При работе с крепежом больших размеров для создания больших моментов на инструмент надеваются специальные трубчатые удлинители.



Быстродействующий — имеет измененную форму рабочего профиля и одну короткую губку, что позволяет быстро переставлять инструмент на крепеже. Для изменения направления вращения ключ переворачивают на 180°.

С профилированными губками — имеет выступы на рабочих поверхностях, которые увеличивают количество пятен контакта и смещают их от углов граней крепежа. Это позволяет прикладывать повышенные рабочие усилия без повреждения элемента крепления. По заявлениям производителей, эти ключи дают возможность отворачивать крепеж с частично деформированными (смятыми) углами.

Основным достоинством рожковых ключей является способность действовать в местах с ограниченным доступом к крепежу. Основной недостаток — усилие на крепеж передается только в двух пятнах контакта, близко расположенных к углам граней (за исключением ключей с профилированными губками). Поэтому при приложении значительных рабочих усилий губки рожкового ключа могут деформировать углы крепежа.

Накидные гаечные ключи представляют собой инструмент, рабочие профили которого находятся внутри двух колец (или одного кольца), надевающихся (накидывающихся) на крепеж. Для шестигранного крепежа рабочий профиль имеет 6 или 12 граней. Инструмент с шестью гранями позволяет прикладывать больший момент к крепежу без его повреждения. Ключи с 12 гранями удобнее в условиях ограниченного доступа. Инструмент этого типа с одной размерностью рабочего профиля выпускается со стандартной или увеличенной длиной тела.

Достоинства накидных ключей — возможность прикладывать к крепежу значительные моменты (за исключением инструмента с храповым механизмом) и работать в местах с ограниченным доступом. Недостаток — неудобство работы на длинных резьбовых соединениях.



Комбинированные гаечные ключи — инструмент, одна головка которого рожковая, а другая — накидная или торцевая. Обе головки имеют одну размерность. Комбинированные ключи по длине тела (при одной размерности рабочего профиля) делятся на четыре вида: укороченные (для работы в местах с ограниченным доступом), стандартные, удлиненные (для создания повышенного момента), сверхдлинные (для создания максимального момента). Выпускаются следующие виды комбинированных гаечных ключей:

• рожково-накидной — на одном конце головка рожкового, на другом — накидного ключа;
• рожково-торцевой — вместо накидного кольца имеет торцевую головку (6 или 12 граней), присоединенную на шарнире.

Комбинированные ключи получают все большее распространение благодаря объединению достоинств разных типов инструмента. Недостатком является то, что каждый ключ предназначен только для одного размера крепежа.

Разводные гаечные ключи — инструменты с регулируемым под крепеж размером рабочего профиля. Выпускаются два вида разводных ключей.

Рожковый — имеет неподвижную и подвижную губки, последняя перемещается винтовым механизмом. При работе инструмент необходимо располагать так, чтобы конец подвижной губки был сориентирован по направлению вращения крепежа для обеспечения надежного захвата.

Накидной — внутри головки, отогнутой от тела ключа на 15°, расположен ползун, перемещаемый винтовым механизмом для изменения рабочего размера. Выпускаются односторонние, с пластмассовой ручкой для удобства, и двусторонние инструменты. Этот вид ключей передает усилие на крепеж в четырех точках.



Достоинство разводных ключей — возможность работать с разными размерами крепежа. Недостаток — вероятность люфта подвижного элемента, что может привести к срыву с крепежа, а также к деформации его граней.

При выборе инструмента необходимо обратить внимание вот на что. Для самостоятельного обслуживания автомобиля вполне достаточно сравнительно недорогого комплекта инструмента. Инструмент, который будет интенсивно использоваться для обслуживания и ремонта различных марок автомобилей (например, в автосервисах), должен быть высококачественным (профессиональным) и иметь широкий ассортимент. От этого зависит сама возможность выполнения работы, качество и скорость ее выполнения.

Качественный инструмент должен иметь:

• ровную, тщательно обработанную поверхность, с плотным равномерным защитным покрытием без видимых дефектов (отслоений, разрывов и т. п.) во избежание коррозии;
• хорошо обработанный рабочий профиль без забоин, раковин, заусенцев и других дефектов;
• строго параллельные губки рожковых головок;
• кольца одинаковой толщины и отверстия, находящиеся точно по их центру (для накидных и комбинированных ключей);
• четко срабатывающий и надежно фиксирующийся переключатель направления вращения (если он предусмотрен конструкцией) в храповом механизме;
• обозначение размера крепежа, для работы с которым предназначен инструмент;
• ясно читаемый логотип фирмы.

Угловые шлифовальные машины

Резка металла — главная забота мастера, который занимается ремонтом автомобильных кузовов. Резать металл можно разными способами — с помощью маятниковой пилы, ручных ножниц по металлу, электролобзика.



В гараже чаще применяют угловую шлифовальную машину (УШМ), известную под названием «болгарка». Почему этот инструмент называют болгаркой? Самая правдоподобная версия утверждает, что эти машины впервые появились у нас еще в советское время и были болгарского производства. Отсюда и название.

В магазинах, торгующих электроинструментом, вы найдете великое множество угловых шлифовальных машин самых разных производителей.

Основные параметры болгарки — ее электрическая мощность, диаметр абразивного круга и вес.

Абразивные круги имеют диаметр 115, 125, 150, 180, 220, 230, 250 мм и более. В шпиндель болгарки, помимо отрезного, можно зажать зачистной круг, лепестковый круг из наждачной бумаги или проволочную щетку.

Наиболее подходящими будут машины под круги диаметром 115—150 мм. Покупать мощную машину под отрезной круг большого диаметра вряд ли целесообразно — с ней в тесном пространстве внутри автомобиля попросту не развернешься.

Статья перепечатана с веб-ресурса: www.MitsubishiMan.ru

Электрическая мощность машин под круг диаметром 115—125 мм составляет 800—1000 ватт, частота вращения шпинделя — 9—11 тыс. об/мин. У этих машин обычно плавный пуск, у некоторых есть регулировка частоты вращения шпинделя.

Многие производители четко делят свои машины на профессиональные и бытовые. Разница в цене между ними может оказаться весьма существенной. Разным будет и срок службы.

Теперь о некоторых марках угловых шлифовальных машин.

«Hitachi», «Makita», «Metabo», «De-Walt», «Bosch» — это довольно дорогие профессиональные модели. Выдерживают жесткую постоянную эксплуатацию в любых условиях. Служат долго и надежно.

«Skil», «Sparky» — относительно недорогие полупрофессиональные и профессиональные модели. Оптимальное соотношение цены и качества. Достаточно надежные и долговечные машины.

В хозяйственных магазинах и на базарах есть дешевые и добротные на вид бытовые машины марок «Bort», «Fort», «Sturm» и другие. Не питайте особых иллюзий по поводу их выносливости — длительной и сколько-нибудь интенсивной эксплуатации они не выдержат.

Некоторые фирмы специализируются на выпуске инструмента, в том числе и угловых шлифовальных машин, предназначенного для ремонта автомобилей, — «Festool», «Rupes» и некоторые другие. Это добротные и дорогие инструменты для профессионалов.

Круги и щетки для болгарки

Начнем с отрезных кругов. Диски диаметром 125 мм выпускают толщиной 1,2 и 2,5 мм. Самым подходящим для резки металла будет круг толщиной 1,2 мм. Он режет практически любой металл, как подогретый нож масло. Дает минимальную ширину реза и требует при этом меньших усилий. Круг толщиной 2,5 мм менее предпочтителен для резки и чаще используется для зачистки сварных швов, а также для удаления ржавчины, старой шпаклевки и т. п.

Зачистные круги имеют толщину 6—9 мм и предназначены для грубой обдирки металла и зачистки грубых сварных швов на толстом металле.

Лепестковые круги из наждачной бумаги отличаются друг от друга величиной зерна и предназначены для чистовой зачистки поверхности металла и сварных швов.

В некоторых случаях для зачистки металла применяют фибровый круг. Он очень эффективен при удалении старых покрытий и для зачистки сварных швов. В продаже есть очень эффективные фибровые круги от фирмы 3М. В качестве абразива в них применяется новый минерал «Cubitron». Такие круги имеют высокую производительность и износостойкость.

Проволочные щетки бывают дисковой и чашеобразной формы. Предназначены для очистки поверхностей от старых покрытий типа краски, антикоров и др. Следует отметить, что щетки изготавливаются из проволоки разного диаметра и делятся по этому признаку на мягкие и жесткие. Довольно быстро изнашиваются, особенно при очистке ржавых поверхностей.

Из новых и весьма эффективных материалов можно отметить зачистные круги «Clean & Strip» от фирмы 3М. В гаражах их называют «пенкой». Эти круги сделаны из вспененного нейлона с объемным распределением зерен абразива. «Пенка» успешно конкурирует с металлическими щетками, превосходя их по износостойкости.

Приемы работы болгаркой

Болгарка весьма эффективно режет любой кузовной металл. Эффективность объясняется тем, что трение абразивного круга о металл разогревает последний почти до температуры плавления. Сопротивление размягченного высокой температурой металла тонкому абразивному диску значительно ниже, чем холодного. Поэтому резку ведут с заметным, но не чрезмерным давлением диска на разрезаемый металл. Резать металл можно только по прямой, не перекашивая диск в резе.

Резку металла старайтесь вести навстречу вращению диска. В таком режиме машина более устойчива и не стремится вырваться из рук, что бывает при совпадающей с направлением вращения диска резке металла.

Что касается работы с зачистными кругами, то здесь нет задачи разогреть металл до размягчения. Нажим также должен быть умеренным.

То же самое можно сказать о фибровых кругах и о кругах «Clean & Strip». Ими работают без сильного нажима.

Техника безопасности при работе с болгаркой

Болгарка — довольно опасный инструмент. Чтобы избежать различных травм, придерживайтесь следующих рекомендаций.

• 1. Работайте в защитном прозрачном пластиковом щитке, иначе металлические опилки и осколки абразивного круга могут попасть вам в глаза. Старайтесь не снимать защитный кожух с болгарки без особой необходимости.
• 2. На руках должны быть краги или плотные кожаные перчатки. Хлопчатобумажные перчатки недостаточно предохраняют руки от искр, возникающих при резке металла.
• 3. Рядом с местом работы не должно быть бумаги, легковоспламеняющихся жидкостей, ветоши, так как искры, возникающие при резке металла, могут поджечь их.
• 4. Раскаленные частицы металла и абразивной пыли, попадающие на любые автомобильные стекла, намертво привариваются к ним. Поэтому старайтесь прикрыть стекла тканью или бумагой.
• 5. Избегайте ситуаций, когда абразивный диск может заклинить в разрезаемом металле. Болгарку может вырвать из рук, а диск разлетится на куски.
• 6. Не пытайтесь устанавливать в болгарку круг большего диаметра, чем это допускается конструкцией. Например, нельзя установить диск диаметром 150 мм в болгарку, рассчитанную под диаметр 125 мм.
• 7. Зачистку металла можно вести только абразивным кругом толщиной не менее 6 мм.
• 8. Помните, что отрезные круги не любят осевых усилий, только радиальные. Боковая поверхность круга не предназначена для работы.

Прямая шлифовальная машина

Речь пойдет о разновидности прямой шлифовальной машины (иногда такую машину называют гравером) с относительно маломощным электроприводом, порядка 150 Вт, рассчитанной на применение абразивного инструмента под цанговый зажим диаметром 3 мм. Частота вращения цангового патрона регулируется и может достигать 15—35 тыс. об/мин.

Малая шлифовальная машина может с успехом использоваться для обработки коррозионных вздутий. Эта машина может оказаться очень удобной в том месте, где другие инструменты применить или трудно, или невозможно.

Например, вы собрались заварить или зашпаклевать коррозионную пробоину относительно небольшого размера, допустим, 10—15 мм в поперечнике. Для болгарки здесь слишком мало места, а для гравера вполне достаточно. Абразивным камнем вы обрабатываете края пробоины, то есть удаляете истонченный коррозией металл, затем зачищаете края отверстия до чистого металла. Осталось изготовить заплатку и заварить или зашпаклевать отверстие.

Что касается инструмента для малой шлифовальной машины, то его существует великое множество. Это абразивные и металлические шарошки различной формы и размера — цилиндрические, шарообразные, конические, дисковые. Имеются также щетки, как полимерные, так и металлические, и многое другое.

Гравер незаменим при ремонте мелких коррозионных повреждений.

Электрический фен

Если вы работаете в гараже зимой, то фен вам просто необходим. Да и в теплое время года он не будет простаивать. С его помощью вы будете сушить полиэфирную шпаклевку, грунтовку и краску при мелком ремонте. Фен поможет раскрутить «прикипевшие» болты и гайки. С помощью фена можно вести пайку оловянно-свинцовыми припоями, сваривать некоторые пластмассы.
