Снятие
Для снятия заднего неподвижного бокового стекла последовательно выполните следующие операции.
1. Снимите обивку задней двери и водонепроницаемую пленку.

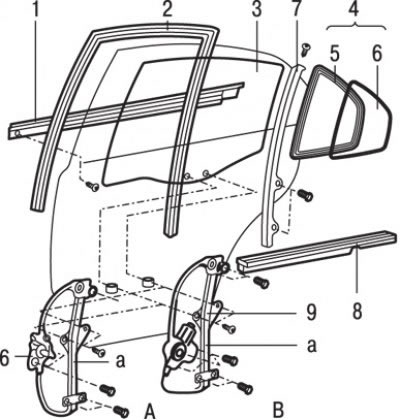

Рис. 17.18. Стекло и стеклоподъемник передней двери: А – автомобили с ручными стеклоподъемниками; В – автомобили с электрическими стеклоподъемниками; а – место смазки; 1 – наружный уплотнитель стекла двери; 2 – желобок направляющей стекла двери; 3 – стекло задней двери; 4 – заднее неподвижное стекло и уплотнитель в сборе; 5 – уплотнитель заднего неподвижного стекла двери; 6 – заднее неподвижное стекло двери; 7 – центральная направляющая стекла задней двери; 8 – внутренний уплотнитель стекла двери; 9 – стеклоподъемник в сборе
2. Снимите внутренний уплотнитель 8 (см. рис. 17.18) стекла задней двери.
3. Отверните винт и снимите наружный уплотнитель 1 стекла задней двери.
4. Снимите желобок 2 направляющей стекла задней двери.
5. На половину хода опустите стекло и, используя липкую ленту, закрепите его в этом положении.
6. Отверните два винта крепления держателей стекла и через оконный проем извлеките стекло 3 из задней двери.

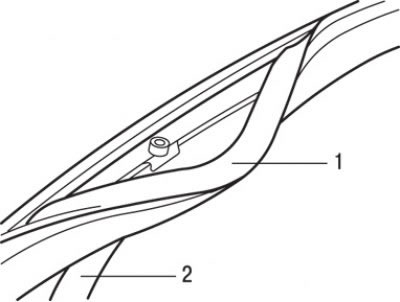

Рис. 17.19. Расположение винта крепления центральной направляющей стекла задней двери: 1 – наружный уплотнитель проема двери; 2 – центральная направляющая стекла двери
7. Отогните часть наружного уплотнителя стекла двери так, как показано на рис. 17.19, и отверните винт крепления центральной направляющей стекла задней двери. Снимите центральную направляющую 7 (см. рис. 17.18) стекла задней двери.
8. Снимите заднее неподвижное стекло и уплотнитель в сборе 4.
9. Снимите уплотнитель с заднего неподвижного стекла двери.
