Снятие
Здесь приведены операции по снятию обивки передней двери. Обивка задней двери снимается аналогичным образом, за исключением отмеченных моментов.
Рис. 17.11. Обивка двери: А – передняя дверь; В – задняя дверь; С – крепление обивки фиксаторами; 1 – рамка внутренней декоративной дельтовидной крышки; 2 – внутренняя декоративная дельтовидная крышка; 3 – внутренняя ручка привода замка двери; 4 – кронштейн «А» ручки двери; 5 – переключатель электропривода стеклоподъемника (автомобили с электроприводом стеклоподъемников); 6 – корпус внутренней ручки двери (углубление под пальцы); 7 – обивка двери; 8 – ручка стеклоподъемника (автомобили без электропривода стеклоподъемников); 9 – розетка ручки стеклоподъемника (автомобили без электропривода стеклоподъемников); 10 – фиксатор (автомобили без электропривода стеклоподъемников); 11 – крышка; 12 – кронштейн «В» ручки двери; 13 – водонепроницаемая пленка; 14 – панель двери; 15 – лапка фиксатора (стрелками показано расположение пластмассовых фиксаторов)

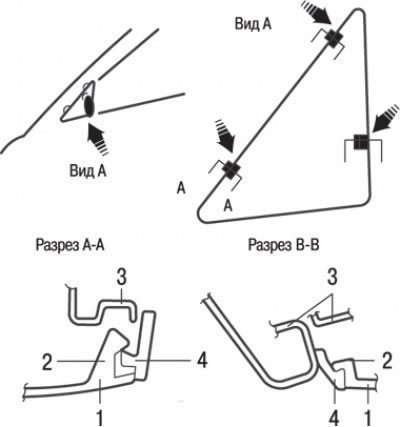

Рис. 17.12. Элементы крепления внутренней декоративной дельтовидной крышки: 1 – внутренняя декоративная дельтовидная крышка; 2 – лапка; 3 – панель двери; 4 – рамка внутренней декоративной дельтовидной крышки
1. Используя лезвие отвертки как рычаг, снимите внутреннюю декоративную дельтовидную крышку 2 (рис. 17.11), 1 (рис. 17.12).
2. Отверните винт и снимите рамку внутренней декоративной дельтовидной крышки 1 (рис. 17.11).

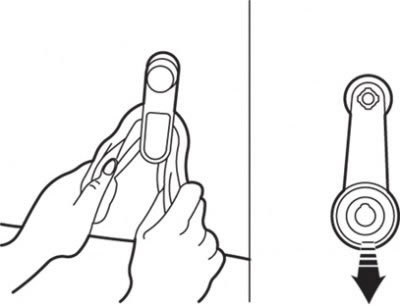

Рис. 17.13. Снятие пружинного фиксатора крепления ручки стеклоподъемника
3. На моделях с ручным стеклоподъемником полностью закройте окно и отметьте положение ручки стеклоподъемника. Освободите фиксатор крепления и снимите ручку. Фиксатор освобождается, если вставить чистую ткань между ручкой и обивкой двери. Протягивая ткань напротив концов фиксатора, зацепите фиксатор и освободите его. При этом необходимо натягивать ручку на себя, чтобы она после освобождения фиксатора снялась со шлицов стеклоподъемника (рис. 17.13).
4. Снимите розетку 9 (см. рис. 17.11) ручки стеклоподъемника.

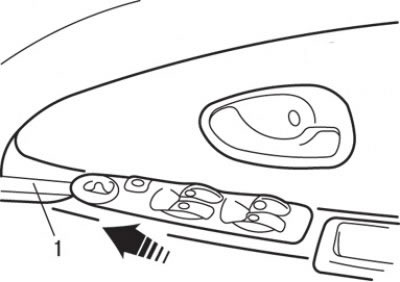

Рис. 17.14. Использование отвертки (1) и направление перемещения для снятия переключателя электропривода стеклоподъемника

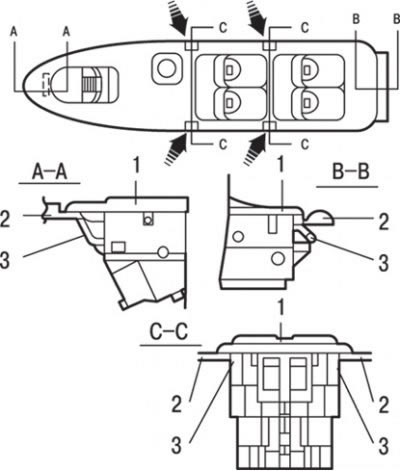

Рис. 17.15. Расположение лапок крепления главного переключателя стеклоподъемников: 1 – главный переключатель стеклоподъемников; 2 – обивка двери; 3 – лапка
5. На автомобилях с электроприводом стеклоподъемников, используя лезвие отвертки как рычаг 1 (рис. 17.14), извлеките из обивки двери переключатель электропривода стеклоподъемника, перемещая его вперед и освобождая лапки 3 (рис. 17.15) его крепления.
6. Отверните винт и снимите корпус 6 (см. рис. 17.11) внутренней ручки двери (углубление под пальцы).

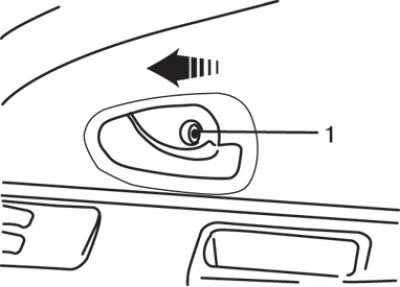

Рис. 17.16. Расположение винта (1) и направление перемещения для снятия крышки
7. Отверните винт 1 (рис. 17.16) с потайной головкой и снимите крышку, перемещая ее в направлении, показанном на рисунке.
8. Отверните самонарезающие винты и, используя отвертку с широким лезвием, извлеките пластиковые фиксаторы обивки из двери и отделите обивку 7 (см. рис. 17.11) двери от двери.
9. Отверните самонарезающие винты и снимите внутреннюю ручку 3 привода замка двери.
10. Отверните два самонарезающих винта и снимите большой кронштейн 4 внутренней ручки открытия двери.
11. Отверните самонарезающий винт и снимите кронштейн 12 внутренней ручки открытия двери.
12. Снимите защитную пленку 13 с двери.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Установите кронштейны внутренней ручки открытия двери.
2. Нанесите по периметру на внутреннюю сторону двери тонкий слой герметика 3М ATD № 8625.
3. Установите фиксатор и розетку в ручку стеклоподъемника.
4. Закройте полностью стекло передней двери и установите ручку стеклоподъемника в положение, в котором она находилась перед снятием.
5. Легкими ударами по обивке двери закрепите обивку двери пластиковыми фиксаторами.
