Снятие
Для снятия задней двери выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите обивку задней двери.
3. Снимите задний противотуманный фонарь.
4. Снимите замок задней двери.
5. Снимите фонарь освещения номерного знака.

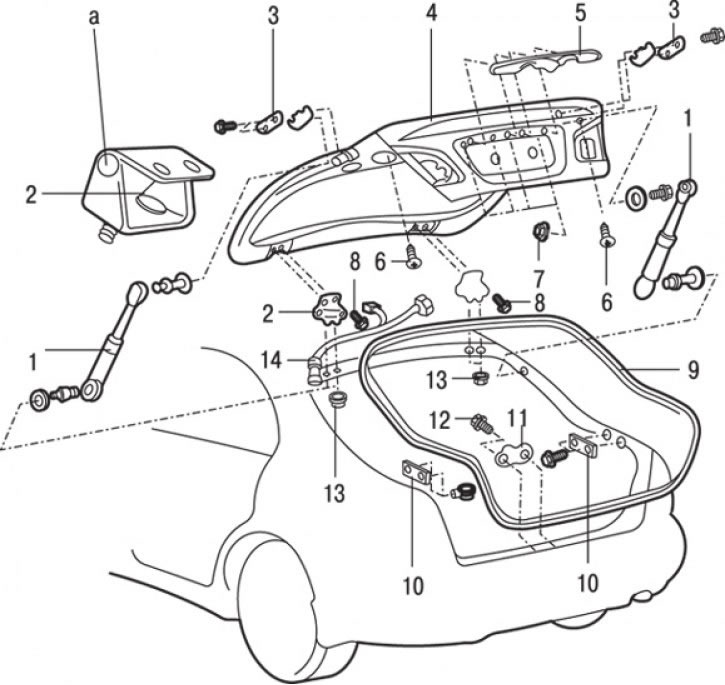

Рис. 17.23. Задняя дверь автомобилей с кузовом хэтчбек: а – места смазки; 1 – газонаполненная стойка; 2 – петля задней двери; 3 – верхний демпфер; 4 – задняя дверь в сборе; 5 – накладка заднего номерного знака; 6 – буфер; 7 – гайка (8.4 Н·м); 8 – болт (12 Н·м); 9 – уплотнитель задней двери; 10 – нижний демпфер; 11 – фиксатор замка задней двери; 12 – болт (8 Н·м); 13 – болт (14 Н·м);14 – разъем
6. Отверните четыре гайки и снимите накладку 5 (рис. 17.23) заднего номерного знака (автомобили с 1999 года выпуска).
7. Отсоедините электрический разъем 14.
8. Отверните шарниры и снимите газонаполненную стойку 1.
Внимание! Не пытайтесь разобрать газонаполненную стойку или сжечь ее.
Внимание! Перед отправкой газонаполненной стойки на утилизацию просверлите в ней отверстие для выпуска газа.
9. Отверните по два болта на каждой петле (помощники в это время поддерживают дверь) и снимите заднюю дверь 4 в сборе.
10. Снимите заднюю обивку направляющей крыши.
11. Отверните по две гайки крепления каждой петли и снимите петли 2 задней двери.
12. Выверните и снимите буфер 6.
13. Отверните по два болта и снимите верхние демпферы 3.
14. Отверните по два болта и снимите нижние демпферы 10.
15. Снимите заднюю полку.
16. Отверните два болта и снимите фиксатор 11 замка задней двери.
17. Снимите уплотнитель 9 задней двери.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Установите уплотнитель задней двери таким образом, чтобы маркировка находилась посередине проема кузова.

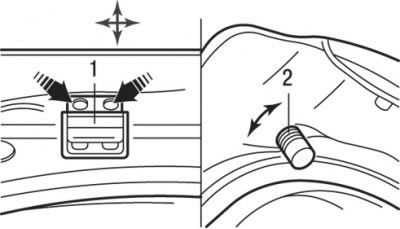

Рис. 17.24. Регулирование зазора по периметру задней двери: 1 – петля задней двери; 2 – резиновый буфер
2. Установите дверь, закройте и проверьте ее расположение относительно смежных поверхностей. Отрегулируйте положение задней двери таким образом, чтобы при закрытой двери зазор по периметру был одинаковый со всех сторон. Для регулировки ослабьте болты крепления шарниров и, перемещая двери, отрегулируйте их положение (рис 17.24).
Для регулировки задней части двери по высоте необходимо ввернуть или вывернуть резиновые буфера.

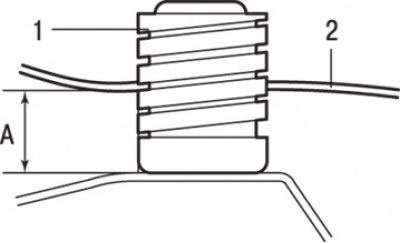

Рис. 17.25. Правильная установка буфера задней двери: А = 18 мм; 1 – резиновый буфер; 2 – панель задней двери
3. Установите буфер таким образом, чтобы расстояние А (рис. 17.25) до панели задней двери составляло 18 мм.
4. Установите и отрегулируйте положение фиксатора задней двери.
