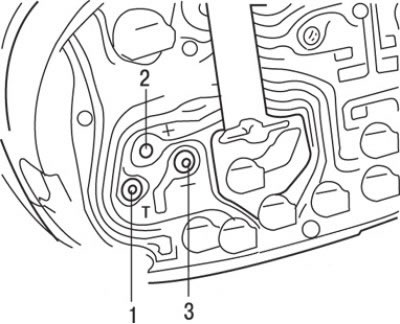

Рис. 19.14. Расположение выводов указателя температуры охлаждающей жидкости: 1 – указатель температуры охлаждающей жидкости; 2 – питание; 3 – «масса»
2. При помощи тестера измерьте сопротивление между следующими выводами (рис. 19.14).
Внимание! Выводы отмечены символами «Т», («–»), («+»).
Статья основана на данных сайта: MitsubishiMan.ru
Номинальное сопротивление, Ом:
- питание («+») – «масса» («–») –185–227;
- питание («+») – указатель температуры охлаждающей жидкости («Т») – 54–58;
- указатель температуры охлаждающей жидкости («Т») – «масса» («–») – 239–285.
Внимание! При подключении пробника тестера к выводу питания будьте осторожны: не прикасайтесь к печатной плате.
