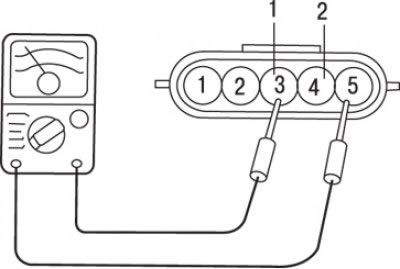

Рис. 19.7. Проверка сопротивления датчика уровня топлива: 1 – контакт датчика уровня топлива в баке; 2 – контакт «массы»
2. Проверьте соответствие сопротивления между контактом датчика уровня топлива и контактом «массы» номинальному значению (рис. 19.7), когда поплавок датчика находится в высшей точке (F) и низшей точке (E).
Номинальное сопротивление, Ом:
- точка F — 7,9–14,6;
- точка Е — 107,9–118,9.
3. Проверьте плавность изменения сопротивления при медленном перемещении поплавка между высшей точкой F и низшей точкой Е.

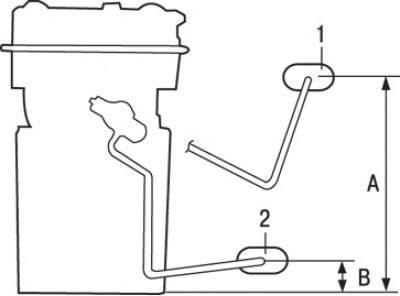

Рис. 19.8. Проверка плавности изменения сопротивления при медленном перемещении поплавка между высшей точкой F и низшей точкой Е: 1 – точка F (полный бак); 2 – точка Е (пустой бак)
4. Перемещая поплавок, измерьте высоту В (рис. 19.8) в точке Е (низшая) и высоту А в точке F (высшая).
Номинальное значение, мм:
- А = 142,4;
- В = 28.
