Снятие
1. Снимите ремень привода газораспределительного механизма.
2. Снимите шкив распределительного вала выпускных клапанов.

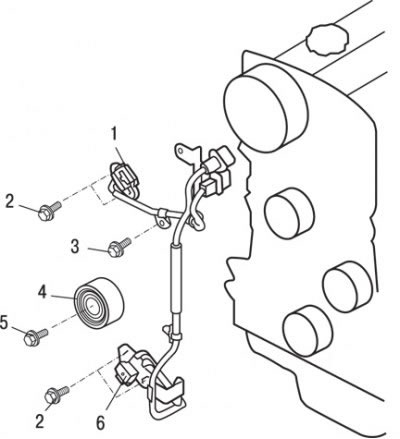

Рис. 9.38. Датчики положения распределительного и коленчатого валов двигателя DOHC: 1 – датчик положения распределительного вала; 2 – болт (8,8 Н·м); 3 – болт (10–12 Н·м); 4 – холостой шкив; 5 – болт (35 Н·м); 6 – датчик положения коленчатого вала
3. Отверните болт и снимите холостой шкив 4 (рис. 9.38).
4. Отверните болт и снимите датчик положения распределительного вала 1.
5. Отверните болт и снимите датчик положения коленчатого вала 6.
Установка
Установка проводится в последовательности, обратной снятию.
