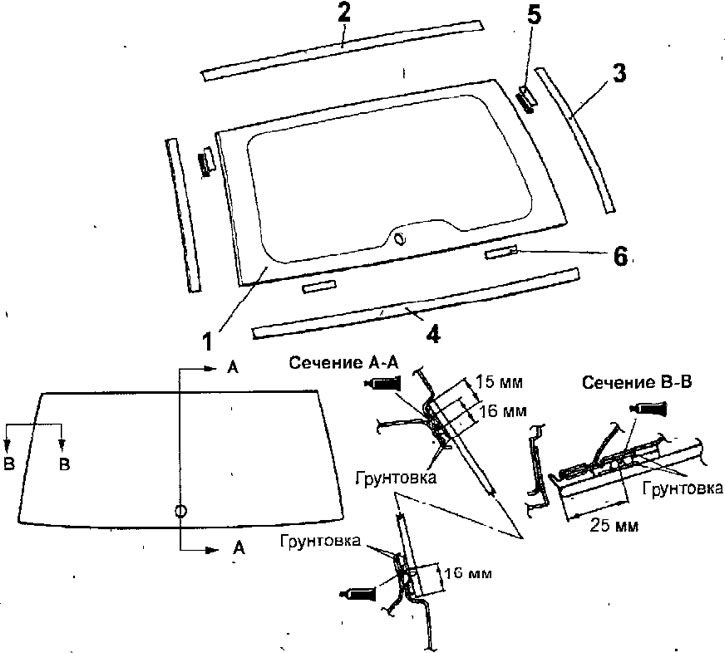

Рис.17.17. Стекло двери багажного отделения: 1 -стекло двери багажного отделения; 2 - накладка верхняя; 3 - накладка боковая; 4 - накладка нижняя; 5 - двухсторонний фиксатор; 6 - фиксатор
Снятие
- Снимите обивку с двери багажного отделения.
- Снимите верхний стоп-сигнал.
- Снимите очиститель заднего стекла.
- Отсоедините электрические разъемы от обогревателя стекла двери багажного отделения.
- Снимите стекло двери багажного от-, деления таким же образом, как и ветровое стекло.
Установка
- Изопропиловым спиртом очистите внутреннюю и внешнюю поверхности ветрового стекла и поверхность проема двери.
- Установите фиксаторы на внутреннюю поверхность стекла так, как показано на рисунке 17.18.

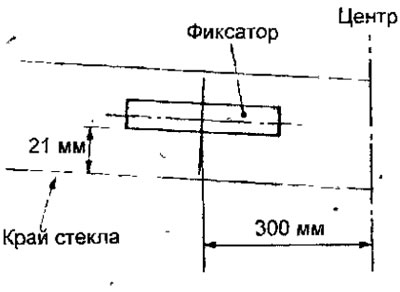

Рис. 17.18. Места установки фиксаторов на внутреннюю поверхность стекла
- Установите двухсторонние фиксаторы между выступами на панели двери багажного отделения и затем- установите их на соответствующие места на стекле (рис. 17.19).

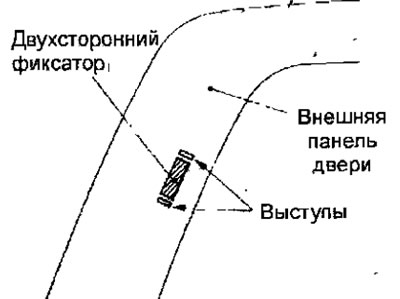

Рис. 17.19. Установка двухсторонних фиксаторов
- Приложите накладки по краям стекла двери багажного отделения (рис. 17.20).

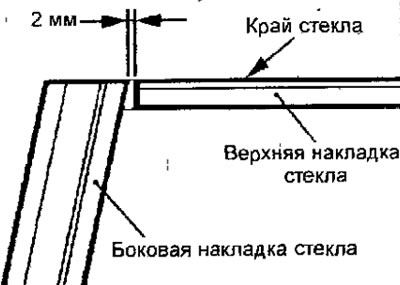

Рис. 17.20. Установка накладок на стекло двери багажного отделения
- Нанесите грунтовку и клей в местах, показанных на рисунке 17.17.
- Установите стекло двери багажного отделения таким же образом, как и ветровое стекло.
