Противотуманные фары (Mitsubishi Space Star)

Регулировка света противотуманных фар

• Опытным путем определите центр противотуманной фары (рис. 19.87).

Рис. 19.87. Определение центра противотуманных фар

• Установите автомобиль на расстоянии 5 м от центров стекол фар до экрана (см. рис. 19.77).
• Доведите давление в шинах до требуемого. Автомобиль должен быть в снаряженном состоянии с полностью заправленным топливным баком, комплектом инструмента и запасным колесом.
• В автомобиле должен находиться только водитель весом 75 кг.
• Очистите стекла фар.
• Пустите двигатель и увеличьте частоту вращения коленчатого вала до 2000 мин⁻¹.

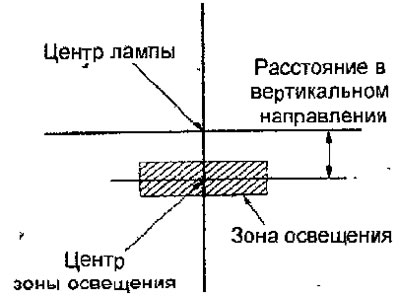

• Убедитесь, что зона наибольшей освещенности располагается в соответствии с областью, выделенной на рисунке 19.88.

Рис. 19.88. Расположение на экране зоны освещенности от света фар

Примечание. Регулировка света фаре горизонтальной плоскости не предусмотрена. В случае отклонения света от номинального расположения проверьте правильность крепления фары либо влияющие на установку дефекты.

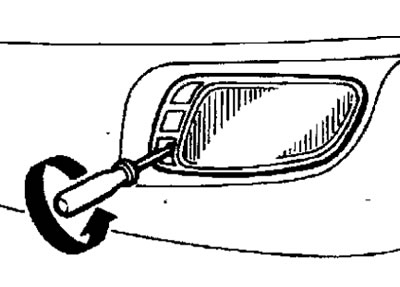

• При необходимости вращая регулировочный винт отрегулируйте свет фар (рис. 19.89).

Рис. 19.89. Регулировка света противотуманной фары в вертикальной плоскости

Замена ламп

• Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

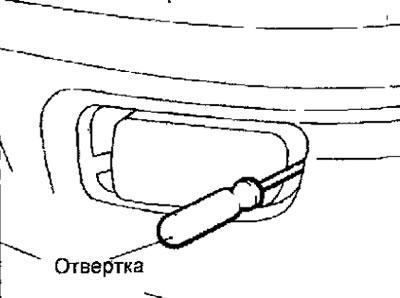

• Отверткой выверните винт крепления облицовки противотуманной фары (рис. 19.90). Лезвием плоской отвертки аккуратно подденьте и снимите облицовку противотуманной фары.

Рис. 19.90. Выворачивание винта крепления облицовки противотуманной фары

• Отсоедините разъем, прикрепленный к кронштейну противотуманной фары.
• Достаньте противотуманноую фару.
• Поверните защитную крышку против часовой стрелки (рис. 19 91).

Рис. 19.91. Направление поворота при снятии крышки с противотуманной фары

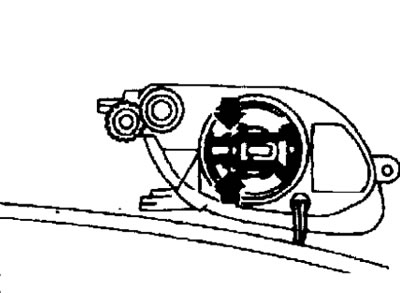

• Сожмите пружинные скобы крепления лампы, переместите их в сторону и извлеките лампу из противотуманной фары (рис. 19.92). Не прикасайтесь к поверхности галогенной лампы руками или грязными перчатками.

Рис. 19.92. Направления сжатия пружинных скоб при снятии лампы противотуманной фары

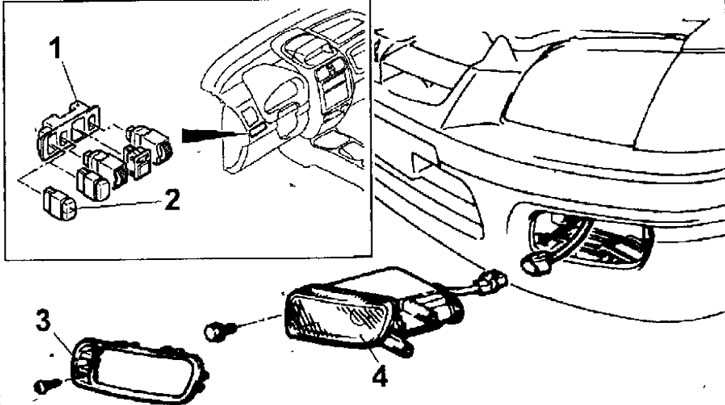

Рис. 19.93. Противотуманные фары: 1 - декоративная облицовка переключателей; 2 - выключатель противотуманных фар; 3 - облицовка противотуманной фары; 4 - противотуманная фара

Предупреждение. В случае загрязнения поверхности лампы протрите ее спиртом или растворителем и прежде, чем устанавливать в фару хорошо просушите.

• Проверка выключателя противотуманных фар
• Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
• Чтобы снять переключатель корректора света фар отверткой как рычагом снимите облицовку переключателей, затем отсоедините разъем, сожмите защелки и снимите выключатель противотуманных фар.

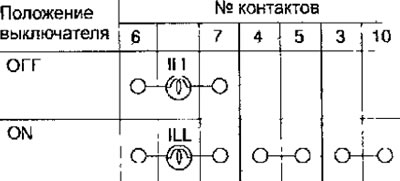

• Проверьте проводимость между контактами при различных положениях выключателя противотуманных фар (рис. 19.94).

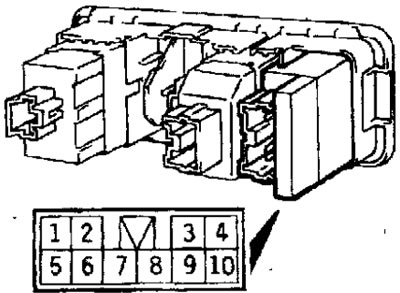

Рис. 19.94. Расположение контактов разъема выключателя противотуманных фар
