Регулировка света фар (Mitsubishi Space Star)

• Свет фар должен быть отрегулирован с применением специального оборудования и в соответствии с инструкциями изготовителя оборудования. Если специальное оборудование недоступно, выполните регулировку следующим образом.
• Доводите давление в шинах до требуемого. Автомобиль должен быть в снаряженном состоянии с полностью заправленным топливным баком, комплектом инструмента и запасным колесом.
• В автомобиле должен находиться только водитель весом 75 кг.
• Очистите стекла фар.
• Установите автомобиль на ровной горизонтальной площадке.
• Регулировка с использованием соответствующих светотехнических приборов
• Регулировку пучка света фар головного света следует проводить с использованием соответствующих светотехнических приборов с соблюдением требований инструкции изготовителя данных приборов.
• Чтобы отрегулировать положение фар, поочередно вращайте регулировочные винты.
• Визуальная регулировка с использованием экрана
• Установите автомобиль на расстоянии 5 м от центров стекол фар до экрана (рис. 19.76, 19.77).

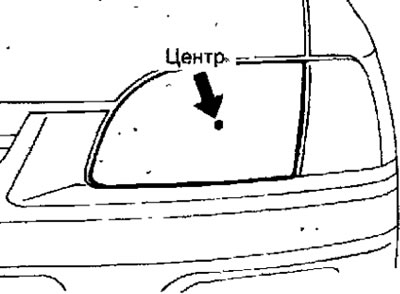

Рис. 19.76. Расположение метки центра стекла фары

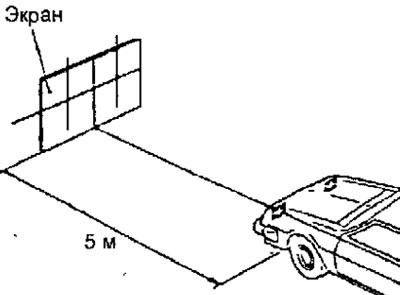

Рис. 19.77. Установка автомобиля, перед экраном

• Перед регулировкой покачайте'кузов автомобиля, для того чтобы все элементы подвески встали на свои места.
• На экране проведите вертикальные линии, Проходящие через центр каждой фары, и горизонтальную линию, проходящую по центру фар.
• Включите фары и, вращая регулировочные винты (рис. 19.78), отрегулируйте их положение так, чтобы зона наибольшей освещенности располагалось в соответствии с областью, выделенной на рисунке 19.79.

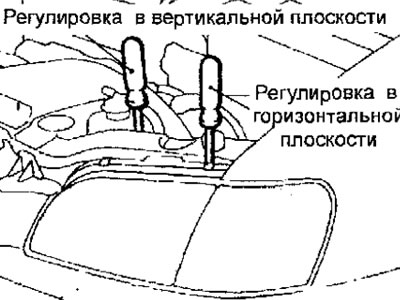

Рис. 19.78. Расположение винтов для регулировки света фар: 1 - регулировка света фар в вертикальной горизонтальной плоскостях; 2 - регулировка света фар в горизонтальной плоскости

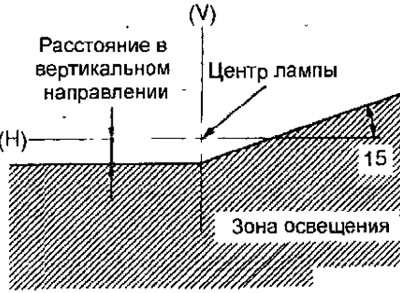

Рис. 19.79. Расположение на экране зоны освещенности от света фар

• При регулировке света одной фары отключите вторую фару, отсоединив от нее разъем. Если это невозможно, не закрывайте свет от другой фары в течение более 3 минут, так как возможен ее перегрев.

Измерение яркости света фар.

• Включите дальний свет фар.
• Используя фотометр и следуя рекомендациям по его использованию, измерьте яркость света по центру фар.

Примечания

• 1. При измерении яркости света двигатель должен работать с частотой вращения коленчатого вала 2000 мин⁻¹
• 2. Если для измерения Яркости света используется люксометр, проведите пересчет его показаний в единицы измерений фотометра.по следующей формуле.

• I - яркость света кандел (cd)
• Е -освещенность (lux)
• R - расстояние в метрах от фары до люксометра
