Примечание. Перед отсоединением вакуумного шланга отметьте его расположение, чтобы в дальнейшем установить его в первоначальное положение.
1. Отсоедините вакуумный шланг от электромагнитного клапана управления дроссельной заслонкой.

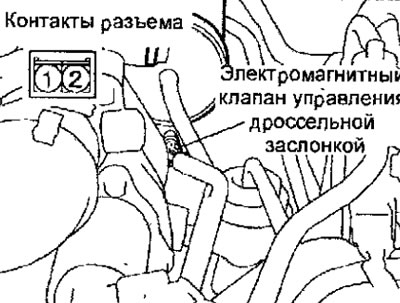

2. Отсоедините разъем от электромагнитного клапана управления дроссельной заслонкой (рис. 8.14).
Рис. 8.14. Расположение электромагнитного клапана управления дроссельной заслонкой

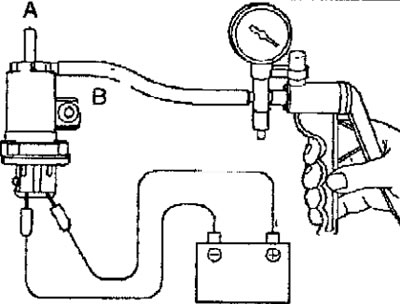

3. Подсоедините ручной вакуумный насос к патрубку (В) электромагнитного клапана управления дроссельной заслонкой (рис. 8.15).
Рис. 8.15. Проверка электромагнитного клапана управления дроссельной заслонкой

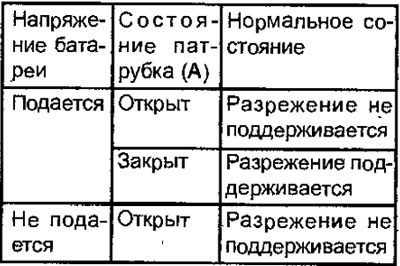

4. Ручным вакуумным насосом создайте разрежение в патрубке электромагнитного клапана управления дроссельной заслонкой и проверьте уменьшение разрежения при подаче и отключении напряжения от контактов разъема электромагнитного клапана.
(Текст статьи получен с сайта MITSUBISHIMAN.ru)
5. Измерьте сопротивление между контактами разъема электромагнитного клапана управления дроссельной заслонкой.
Сопротивление при температуре 25°C: 43-49 Ом
