Подешавање обртног момента зупчаника
8. Поставите зупчаник у средњи положај. Затегните граничник на обртни момент од 15 Нм.
9. Окрените осовину зупчаника у смеру казаљке на сату из неутралног положаја за један окрет помоћу специјалног алата МБ991006. Затим окрените поклопац за заустављање уназад 30"-60" и подесите обртни момент (пиринач. 13.11).

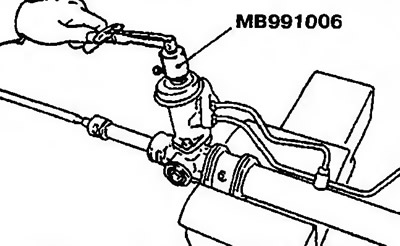

Пиринач. 13.11. Окрените осовину зупчаника из неутралног положаја у смеру казаљке на сату за један окрет помоћу специјалног алата МБ991006. Затим окрените заштитни поклопац за 30°-60°и подесите обртни момент
10. Окрените зупчаник за један окрет помоћу специјалног алата МБ991006 и проверите обртни момент (пиринач. 13.12).
Називна вредност: 0,6-1,4 Нм. Одступање обртног момента: 0,4 Нм.

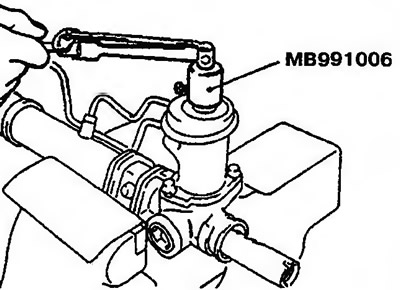

Пиринач. 13.12. Окрените зупчаник за један окрет помоћу специјалног алата МБ991006 и проверите обртни момент
Пажња! Приликом подешавања, номинална вредност се подешава на максималну вредност. Уверите се да се зупчаник непрекидно креће и да се не заглави.
11. Након подешавања, причврстити гранични поклопац са сигурносном навртком.
Усклађивање запорне подлошке на промаји управљача
12. Након склапања шипке управљача и летве зупчаника, центрирајте плоче за закључавање на жлеб шипке управљача (на два места) (пиринач. 13.13).
Монтажа стезаљки
13. Помоћу завртња за подешавање специјалног алата МБ991561 подесите величину отвора В на номиналну вредност (пиринач. 13.14).
Номинална вредност Ш: 2,9 мм.
Ако је већи од 2,9 мм, затегните вијак за подешавање. Ако је мањи од 2,9 мм, олабавите вијак за подешавање.

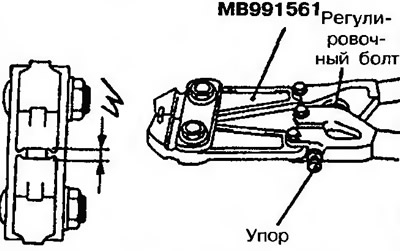

Пиринач. 13.14. Помоћу завртња за подешавање специјалног алата МБ991561 подесите величину отвора В на номиналну вредност
Пажња! Димензија В се мења за 0,7 мм са сваким окретањем завртња. Вијак за подешавање се не помера више од једног пуног окрета.
14. Стисните стезаљку помоћу специјалног алата МБ991561 (пиринач. 13.15).

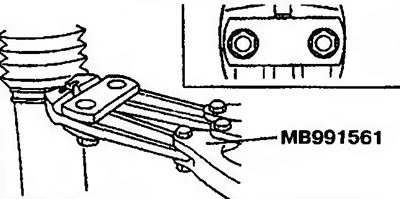

Пиринач. 13.15. Стисните стезаљку помоћу специјалног алата МБ991561
Пажња! Поправите управљачки механизам и стисните крагну специјалним алатом све док специјални алат не додирне граничник.
15. Проверите да ли ширина утискивања А одговара номиналној вредности (пиринач. 13.16). Номинална вредност: 2,4-2,8 мм.

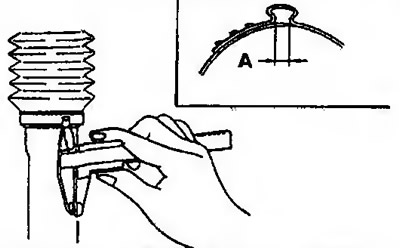

Пиринач. 13.16. Проверите да ли ширина утискивања А одговара номиналној вредности
Ако је ширина утискивања А већа од 2,8 мм
Подесите величину В према следећој формули:
Ш = 5,5 мм - А (на пример: ако је А 2,9 мм, онда је В 2,9 мм).
Ако је ширина утискивања А мања од 2,4 мм
Уклоните стезаљку и подесите В димензију према следећој формули:
Ш = 5,5 мм - А (на пример: ако је А 2,3 мм, онда је В 3,2 мм).
Затим, користећи нову стезаљку, поновите кораке 15 и 16.
