Садржај: Фарови ⤓ Предње паркинг светло ⤓ Светла за маглу, светла за вожњу…⤓ Бочни показивачи правца ⤓ Задња светла ⤓ Светло за регистарску таблицу ⤓
Искључите одговарајући прекидач.
Фарови
Отворите поклопац моторног простора.

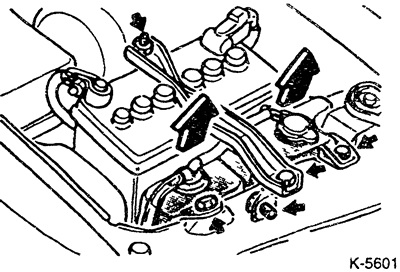

Само у аутомобилима произведеним од 9.88. Уклоните држач батерије поред десног фара и извуците експанзиони резервоар система за хлађење и резервоар за прање ветробранског стакла и оставите их на страну. Не просипајте течност и не стављајте резервоаре на мотор или акумулатор.

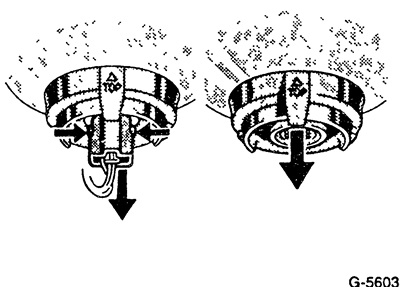

Уклоните конектор и уклоните гумени поклопац.

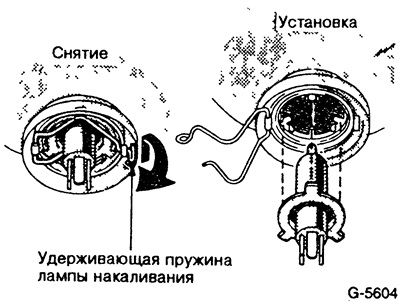

Одвојите опругу за причвршћивање лампе из резе и преклопите је назад.
Уклоните прегорелу лампу.
Уметните нову лампу тако да се језичци уклапају у одговарајуће рупе на кућишту. У овом случају, узмите лампу само за утичницу, а не за стакло.
Уметните и гурните опружну копчу лампе на своје место.
Поставите гумени поклопац на задњу страну сијалице предњег светла.
Уметните конектор у утичницу.
Ако је уклоњен, уградите резервоаре за расхладну течност и за прање ветробранског стакла. Осигурајте батерију.
Проверите подешавање фарова у сервису.
Предњи показивачи правца
Аутомобили произведени пре 8.88: Уклоните стакло са крова. Лагано притисните грло лампе, окрените га за 90° (М окрет) улево и извуците га.
Уметните нову лампу, лагано је притисните и заврните. Пре него што то урадите, замените оштећену заптивку.
Возила од 9.88: Десни показивач правца само на 1,5/1,8 л и дизел моделима: Отпустите држач батерије и лагано померите батерију ка средини возила да бисте добили приступ задњем делу показивача правца.
Одвојите опругу са задње стране светла у моторном простору и повуците индикаторско светло напред.
Уклоните утичницу са задње стране индикаторске лампице и замените сијалицу.

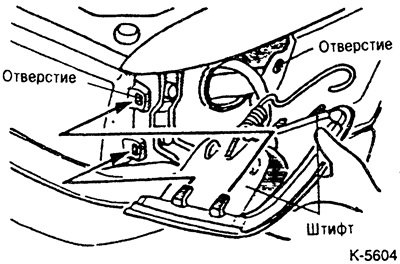

Уметните избочине батеријске лампе са уметнутим утичницом у одговарајуће причвршћиваче, погледајте слику. Повежите опругу на полеђини.
Предње паркинг светло
Аутомобили произведени пре 8.88: Уклоните завртње који причвршћују заштитно стакло.
Извадите све лампе из њихових утичница, оне се једноставно убацују у њих.
Уметните и лагано притисните нове лампе.
Причврстите заштитно стакло. Прво замените оштећену гумену заптивку.

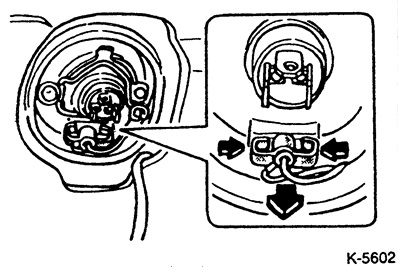

Аутомобили од 9.88: Извуците утичницу са задње стране фара, истовремено стежући бочне стезаљке. Лагано притисните сијалицу у грло, окрените за 90° (¼ окрета) улево и уклоните.
Убаците нову лампу, лагано је притисните и окрените удесно. Уметните кертриџ.
Светла за маглу, светла за вожњу уназад

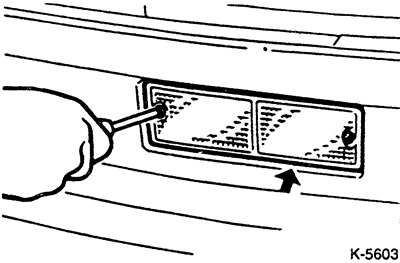

Уклоните завртње који причвршћују заштитно стакло.
Извадите све лампе из њихових утичница, оне се једноставно убацују у њих.
Уметните и лагано притисните нове лампе.
Причврстите заштитно стакло. Прво замените оштећену гумену заптивку.
Бочни показивачи правца
Аутомобили произведени пре 8.88: Одврните 2 завртња која причвршћују стакло и уклоните стакло. Извадите лампу из утичнице и уметните нову лампу. Причврстите заштитно стакло.

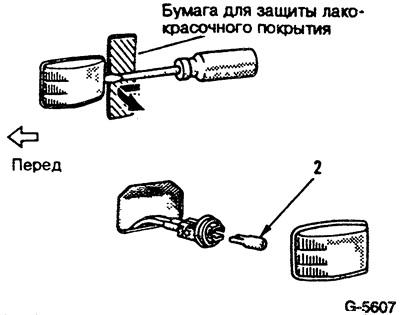

Аутомобили произведени од 9.88: Подигните и уклоните стакло, ставите папир испод шрафцигера ради заштите. Окрените лево да ослободите утичницу и уклоните лампу. Уметните нову лампу и гурните утичницу на своје место. Пуцај стакло.
Задња светла

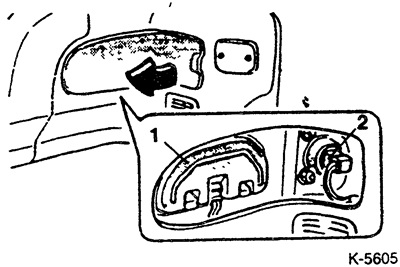

Уклоните облогу позади. На слици је приказан модел издања са 9.88.
- 1 - држач за светла за рикверц и задња светла;
- 2 - утичница показивача смјера.
На раним моделима, све 3 лампе су инсталиране на једном држачу.
Уклоните конектор са држача лампе, извуците језичак за закључавање и уклоните држач лампе.
Лагано притисните прегорелу лампу у грло, окрените је за 90° (¼ окрета) и уклоните је.
Убаците нову лампу, лагано притисните и окрените налево.
Само задњи показивачи правца од 9.88: Уклоните конектор "2", видети сл. К-5605. Окрените кертриџ улево и уклоните га. Лагано притисните прегорелу лампу у грло, окрените је за 90° (14 обртаја) и уклоните је.
Уградите нову лампу и гурните стакло на своје место.
Светло за регистарску таблицу

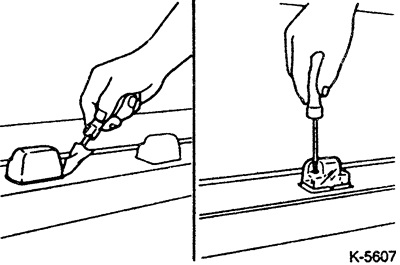

Подигните поклопац фењера. Поставите одстојник испод одвијача да бисте заштитили боју. Затим уклоните монтажне завртње помоћу Пхиллипс одвијача.
Аутомобили произведени од 9.88: Лагано притисните прегорелу лампу у грло, окрените за 90° (¼ окрета) улево и уклоните. Убаците нову лампу, притисните лагано и окрените удесно.
Аутомобили произведени пре 8.88: Уклоните лампу, уметните нову лампу.
Причврстите стакло за фењер, а затим притисните поклопац док не шкљоцне на своје место.
