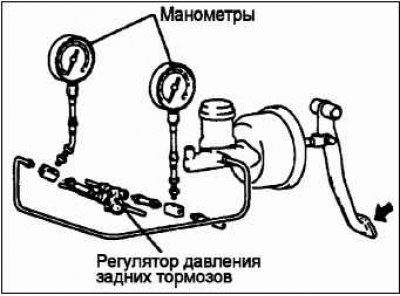

Pripojte dva tlakomery na vstup a výstup regulátora tlaku, ako je znázornené na obrázku.
Odstráňte vzduch z hydraulického systému bŕzd a tlakomerov.
Pri jemnom stlačení brzdového pedála vykonajte nasledujúce merania a uistite sa, že výsledky sú v rámci tolerancie.

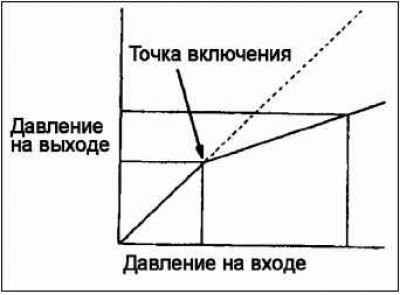

Výstupný tlak začne klesať v porovnaní so vstupným tlakom (bod zapnutia).
Nominálna hodnota: 2,7–3,19 MPa
Skontrolujte a uistite sa, že pri zvyšovaní tlaku na brzdový pedál je výstupný tlak kvapaliny v rámci špecifikovaných limitov, pričom vstupný tlak zodpovedá hodnotám uvedeným v tabuľke.
Nominálna hodnota: 3,68–4,17 MPa.
Rozdiel výstupného tlaku medzi pravým a ľavým okruhom hydraulického systému.
Maximálna prípustná hodnota: 0,39 MPa.
Ak namerané hodnoty tlaku nezodpovedajú nominálnym hodnotám, vymeňte regulátor tlaku.
