Зняття
Злийте охолоджувальну рідину.
Зніміть фільтр повітря.

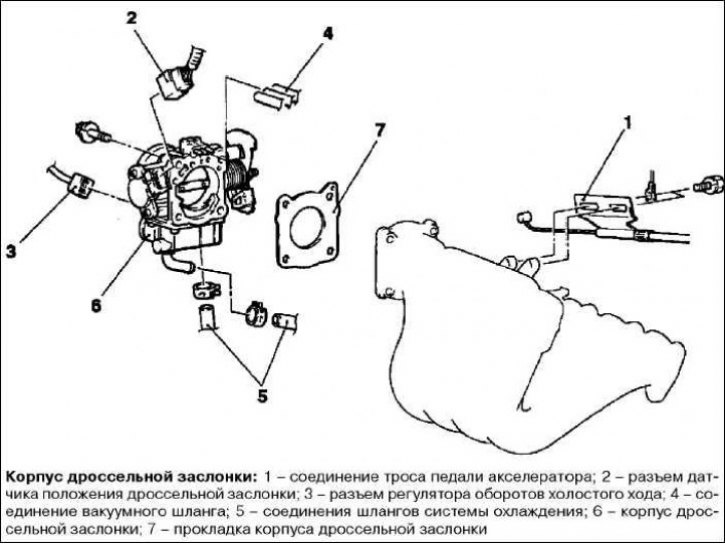

Зніміть корпус дросельної заслінки в послідовності вказаної на малюнку.

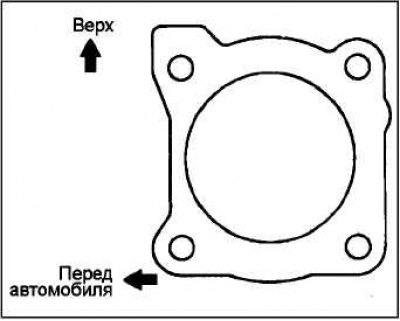

Установка прокладки корпусу дросельної заслінки
Розташуйте прокладку так, щоб її виступаюча частина була розташована, як показано на малюнку, а потім встановіть її між впускним колектором і корпусом дросельної заслінки.

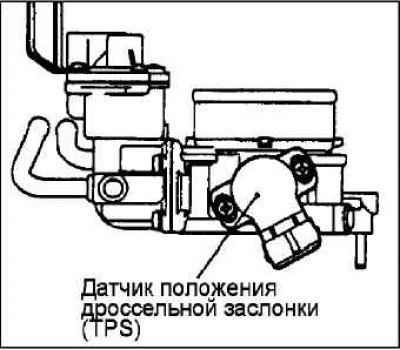

Встановлення датчика положення дросельної заслінки (TPS)
Встановіть датчик положення дросельної заслінки у вказане на малюнку положення та затягніть гвинти кріплення.

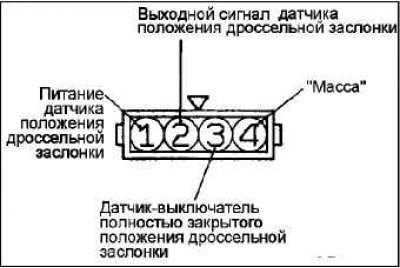

Підключіть мультиметр між виведенням 1 (електроживлення датчика TPS) і виведенням 2 (вихідний сигнал датчика TPS) роз'єму датчика положення дросельної заслінки, і перевірте, щоб при повільному відкритті дросельної заслінки (до повного її відкриття), опір поступово збільшувався.
На автомобілях без системи TCL перевірте ланцюг між виведенням 3 (датчик-вимикач повністю закритого положення дросельної заслінки) і виведенням 4 ("маса") роз'єму датчика положення дросельної заслінки при повністю закритій та відкритій дросельній заслінці.
Якщо при повністю закритій дросельній заслінці ланцюг розімкнений, то поверніть корпус датчика положення дросельної заслінки проти годинникової стрілки та повторіть перевірку.
Якщо є несправність у роботі датчика, замініть датчик положення дросельної заслінки.

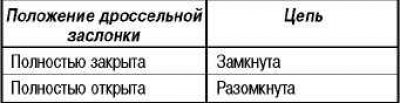

Справний стан
