Распределительный вал — снятие и установка (SOHC, 16 клапанов)

Главная Кольт 4 (1991-2003) Силовой агрегат Двигатель в автомобиле

0

Снятие





Отсоедините провод массы от аккумулятора.

Снимите распределитель зажигания.

Снимите ремень привода распредвала.

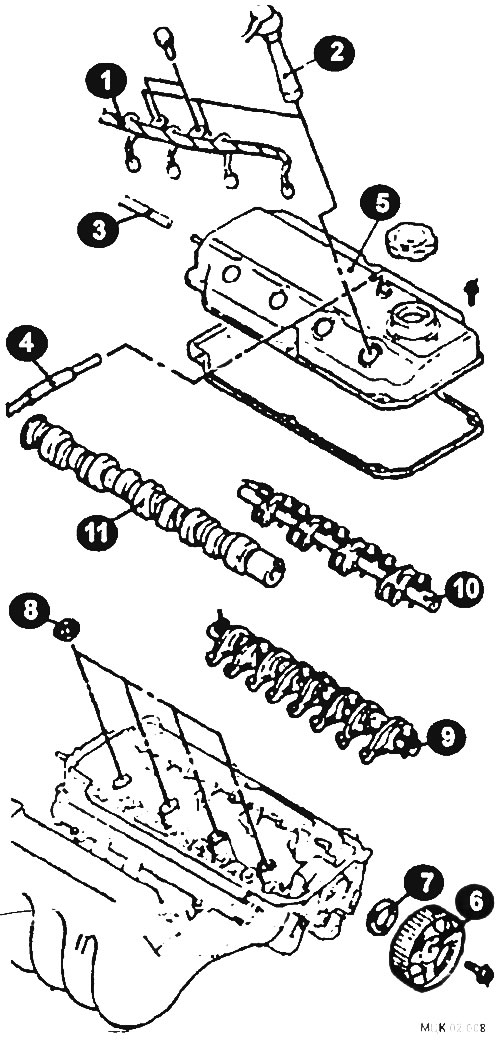

Отсоедините электрические разъемы, снимите жгут проводов системы управления двигателем (1).

Отсоедините провода высокого напряжения (2) со свечей зажигания.

Снимите шланг вентиляции картера 3 и патрубок системы принудительной вентиляции картера (4).

Отвернув болты, снимите крышку головки блока цилиндров вместе с прокладкой (5).

Зафиксируйте зубчатое колесо (6) распределительного вала от проворачивания, отверните болт крепления и снимите зубчатое колесо распределительного вала.

Снимите сальник распределительного вала (7).

Извлеките уплотнительные кольца направляющих трубок свечей зажигания (8).

Отвернув болты крепления оси коромысел впускных клапанов (9), снимите узел в сборе вместе с болтами.

Отвернув болты крепления оси коромысел выпускных клапанов (10), снимите узел в сборе вместе с болтами.

Отвернув болты крепления крышек подшипников распределительного вала снимите крышки и распределительный вал (11).

Установка

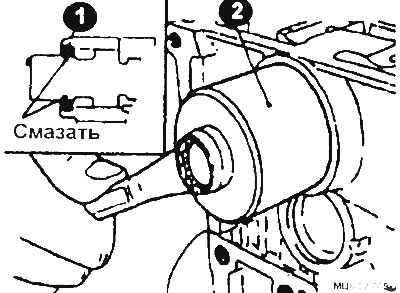

Установка осуществляется в обратной последовательности с учетом того что при запрессовке сальника (1) распределительного вала необходимо использовать специальный инструмент (2).

Для фиксирования шкива распределительного вала от проворачивания при меняйте специальный инструмент после чего затяните болт моментом 88 Нм.
