Снятие и установка рулевого наконечника

Снятие

Ослабить крепление колесных гаек обоих стоящих на земле передних колес.

Замаркировать краской положение колесного диска на ступице колеса. Благодаря этому обеспечивается повторная установка отбалансированного колеса на прежнее место.

Поднять переднюю часть автомобиля, см. п. 29.

Снять колесо.

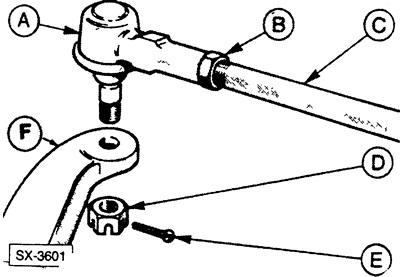

Отсоединить рулевой шарнир -А- от рулевого рычага -F-, для чего вытащить шплинт -Е- и отдать корончатую гайку -D-. В — контргайка, С — рулевая тяга.



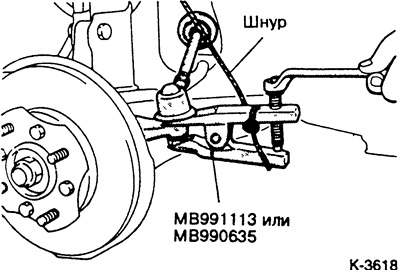

Отжать рулевой шарнир обычным съёмником.

Ослабить контргайку и свернуть рулевой наконечник с рулевой тяги.

Внимание: Сосчитать число оборотов и при последующей установке навернуть рулевой наконечник на то же место.

Установка

Навернуть рулевой наконечник на рулевую тягу на сосчитанное число оборотов. Контргайку пока не затягивать.


Вставить шарнир в рулевой рычаг.

Затянуть контргайку с усилием 30 Нм и вставить новый шплинт. Если он не вставляется в отверстие, гайку не отпускать, а затянуть еще до вхождения шплинта в отверстие.

Поставить колесо, соблюдая при этом сделанную маркировку относительно ступицы. Опустить автомобиль и затянуть перекрестно колесные гайки. Момент затяжки см. п. 19.4.

Покачать автомобиль, чтобы осадить подвеску.

Проверить установку схождения и затянуть контргайку на рулевом наконечнике моментом 50 Нм.

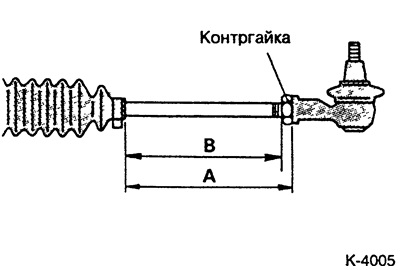

При замене рулевой тяги или рулевого наконечника выставить шарнир рулевого наконечника по следующим размерам и затем затянуть контргайку.

Механическое рулевое управление

Автомобили выпуска с 1.84 по 8.88:

• размер А: 172.5 - 174.5 мм

Автомобили выпуска с 9.88 по 4.89:

размер А:

• тип А: 192 - 194 мм;
• тип В: 193 - 195 мм.

Автомобили выпуска с 4.89 по 3.92:

• размер В, передний привод: 184 мм;
• задний привод: 174 мм.

Рулевое управление с гидроусилителем

Автомобили выпуска с 1.84 по 8.88:

• размер А: 170.5 мм

Автомобили выпуска с 9.88 по 4.89:

• размер А: тип А: 190 - 192 мм

Автомобили выпуска с 4.89 по 3.92:

• размер В, передний привод: 184 мм;
• задний привод: 174 мм.
