Замена воздушного фильтра и фильтра PCV

Внимание. Электрический вентилятор охлаждения может включиться в любое время даже при выключенном зажигании. Отсоедините питание мотора вентилятора или провод от отрицательной клеммы аккумулятора.

1. С установленной периодичностью необходимо заменять воздушный фильтр и фильтр PCV (если установлен). Воздушный фильтр двигателя подает отфильтрованный воздух и в систему PCV.

Карбюраторные модели

2. Фильтр установлен на верхней части карбюратора и заменяется путем отвинчивания гаек-барашков, отсоединения зажимов от верхней части корпуса фильтра и снятия крышки.

3. После снятия верхней крышки соблюдайте осторожность, чтобы не уронить что-нибудь в карбюратор или воздушный фильтр.

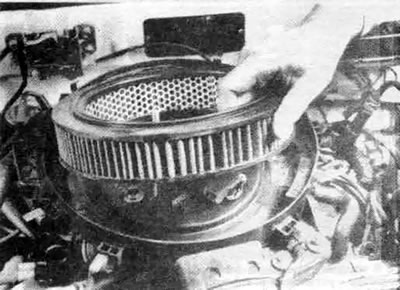

4. Извлеките фильтрующий элемент из корпуса и протрите корпус изнутри чистой ветошью.



5. Установите в корпус воздушного фильтра новый фильтрующий элемент. Убедитесь в правильной посадке фильтрующего элемента на дне корпуса.

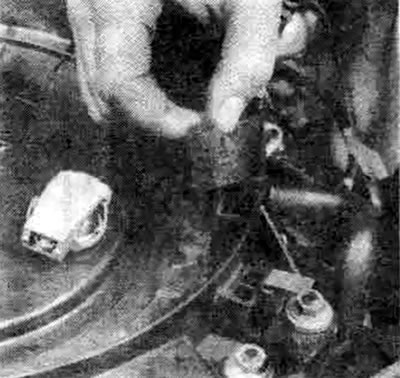

6. Фильтр PCV также расположен в корпусе воздушного фильтра. Снимите верхнюю крышку и воздушный фильтр, как описано выше, после чего найдите фильтр PCV на боковой стороне корпуса.


7. Извлеките старый фильтр.



8. Установите новый фильтр PCV и новый воздушный фильтр.

9. Установите на место верхнюю крышку и подсоедините шланги. Не перетягивайте гайки-барашки.

Модели с впрыском топлива

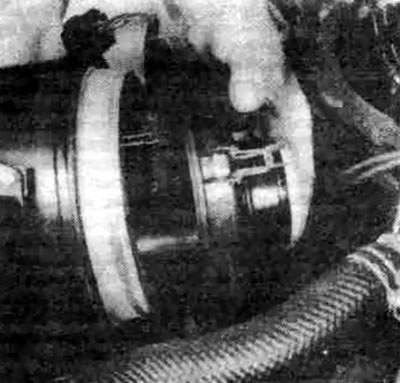

10. Отсоедините разъем от датчика расхода воздуха, если он установлен. Снимите шланг забора воздуха.

11. Откройте зажимы и извлеките датчик расхода воздуха из корпуса воздушного фильтра.

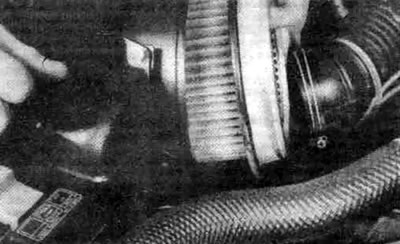

12. Извлеките старый фильтрующий элемент из воздушного фильтра.



13. Вставьте в корпус воздушного фильтра новый фильтрующий элемент и совместите лепестки, после чего установите корпус датчика расхода воздуха и закрепите его зажимами.

14. Подсоедините шпанг забора воздуха, обеспечив герметичность соединения.
