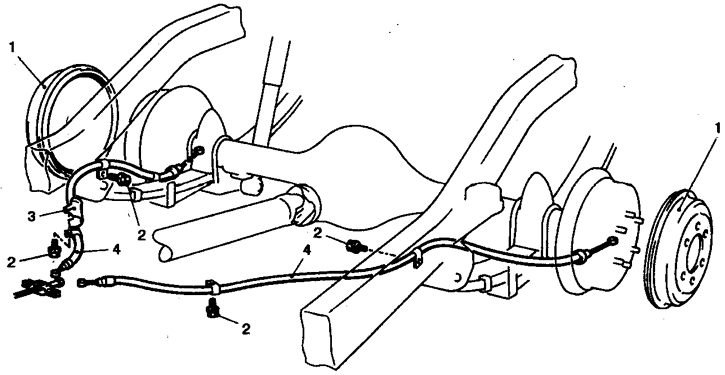

Тросы ручного тормоза (1983-91)
1. Барабан; 2. Болт; 3. Щиток; 4. Тросы

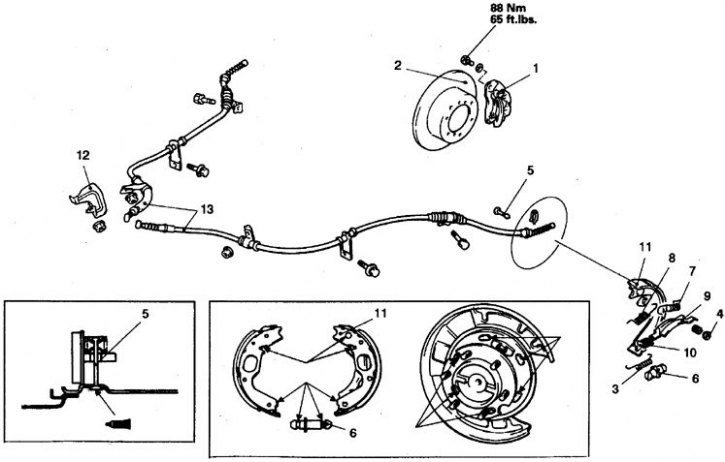

Трос ручного тормоза (1992-98) (на вставках – места смазки герметиком 3M ATD (слева) и смазкой 8513 SAE J310 NLGI N1)
1. Задний тормоз; 2. Диск; 3. Пружина регулятора; 4. Чашка; 5. Штырь прижимной пружины колодки; 6. Регулятор; 7, 8. Пружина; 9. Распорка; 10. Распорка пружины колодки; 11. Колодка; 12. Щиток; 13. Трос
Снятие и установка
1. Поднимите автомобиль и снимите задние колеса.
2. Снимите барабаны (или диски).
3. Отверните гайку натяжителя троса, отсоедините трос от планки уравнителя и снимите щиток.
4. Снимите колодки задних тормозов (см. подраздел 11.13.2, подраздел 11.14) и отсоедините трос, повернув его накидным ключом с разрезом и достав из держателя на щите.
5. Достаньте трос из щита тормоза.
6. Снимите скобы и кронштейны крепления оболочки троса к кузову и снимите трос.
7. Установка выполняется в обратном порядке.
8. При установке в щит тормоза поверните трос. Проследите, чтобы скоба держателя на щите зашла в паз оболочки троса, а выступ оболочки провернулся и зафиксировал трос.
9. Вращая звездочку, установите диаметр колодок 253–253,5 мм.
