Внимание: Никога не се опитвайте да разглобявате или ремонтирате обтегача на предпазния колан. Ако е дефектен, сменете го. Бъдете внимателни, когато боравите с предпазния колан с обтегач. Не го подлагайте на удари, не го изпускайте, не го доближавайте до силни магнити и не допускайте контакт с вода, грес или масло. Ако се открият вдлъбнатини, пукнатини или деформации, винаги го сменяйте с нов. Не поставяйте чужди предмети върху обтегача. Обтегачът не трябва да се нагрява над 90°C. След като обтегачът се задейства, го сменете с нов. Когато боравите с активиран предусилвател, носете предпазни очила и ръкавици. Ако е необходимо да се изхвърли предпазен колан с неактивиран обтегач, първо обтегачът трябва да се освободи.

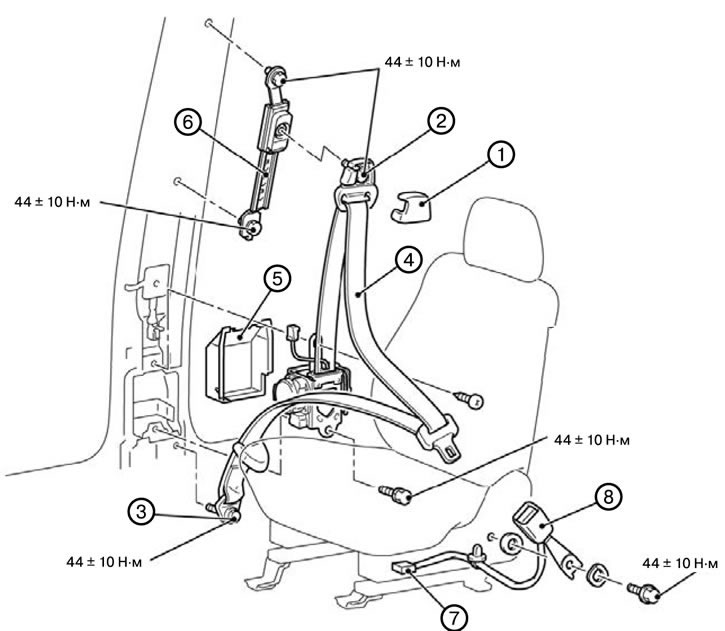

Преден предпазен колан
Сваляне на предния предпазен колан
1. Свалете капака на водача (1).
2. Развийте болта, закрепващ горната част на инерционния заключващ механизъм (за включване и изключване на предпазния механизъм) (2).
Забележка: Предпазният механизъм, вграден в обтегача на предпазния колан, ще се задейства автоматично, когато винтът, закрепващ горната част на инерционния заключващ механизъм, се разхлаби.
Внимание: Всички следващи операции трябва да се извършват, докато предпазният механизъм е задействан, за да се предотврати задействането на обтегача на предпазния колан. Освен това, предпазният механизъм не трябва да се изключва, когато обтегачът на предпазния колан е свален от превозното средство.
3. Развийте долния болт за закрепване на предпазния колан (3).
4. Отстранете долната квадратна облицовка (къса междуосие).
5. Свалете облицовката на средната колона (дълга междуосие).
8. Свалете предпазния колан (4).
7. Свалете капака на предния предпазен колан (5).
8. Свалете регулатора на предпазния колан (6).
9. Свалете предната седалка.
10. Разкачете конектора на кабела на превключвателя на предпазния колан (7).
11. Свалете закопчалката на предпазния колан (8).
Монтиране на предния предпазен колан
Забележка: При монтаж затегнете болтовете до показаните на фигурата въртящи моменти.
1. Монтирайте закопчалката на предпазния колан (8).
2. Свържете конектора на кабела на превключвателя на предпазния колан (7).
3. Монтирайте предната седалка.
4. Монтирайте регулатора на предпазния колан (6).
5. Монтирайте капака на предния предпазен колан (5).
6. Монтирайте предпазния колан (4).
7. Монтирайте облицовката на централната колона (дълга междуосие).
8. Монтирайте долната квадратна облицовка (къса междуосие).
9. Затегнете долния монтажен болт на предпазния колан (3).
10. Затегнете болта, закрепващ горната част на инерционния заключващ механизъм (за включване и изключване на предпазния механизъм) (2).
11. Монтирайте капака на водача (1).

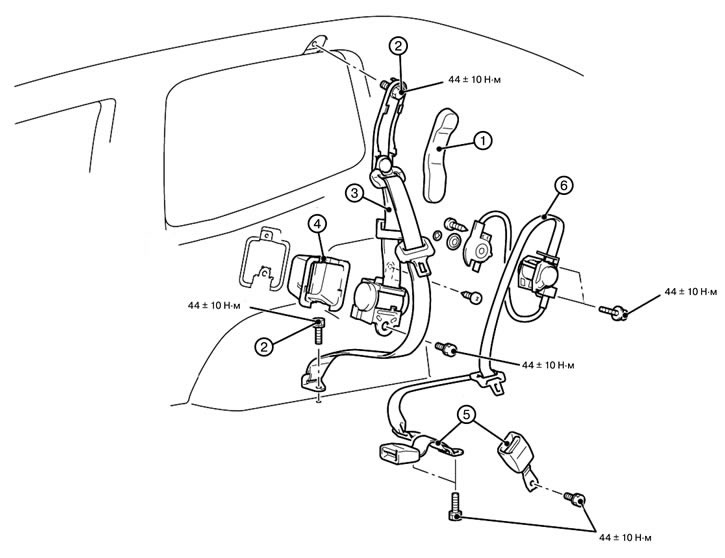

Заден предпазен колан (къса междуосие)
Сваляне на задния предпазен колан
1. Свалете задната седалка.
2. Отстранете горната квадратна облицовка.
3. Свалете капака на водача (1).
4. Развийте болта, закрепващ горната част на инерционния заключващ механизъм (за включване и изключване на предпазния механизъм) (2).
5. Свалете предпазния колан (3).
6. Свалете капака на предпазния механизъм (4).
7. Отстранете закопчалката на предпазния колан (5).
8. Свалете централния предпазен колан (6).
Монтиране на задния предпазен колан
Забележка: При монтаж затегнете болтовете до показаните на фигурата въртящи моменти.
1. Монтирайте централния предпазен колан (6).
2. Монтирайте закопчалката на предпазния колан (5).
3. Монтирайте капака на предпазния механизъм (4).
4. Монтирайте предпазния колан (3).
5. Затегнете болта, закрепващ горната част на инерционния заключващ механизъм (за включване и изключване на предпазния механизъм) (2).
6. Монтирайте капака на водача (1).
7. Монтирайте горната квадратна облицовка.
8. Монтирайте задната седалка.

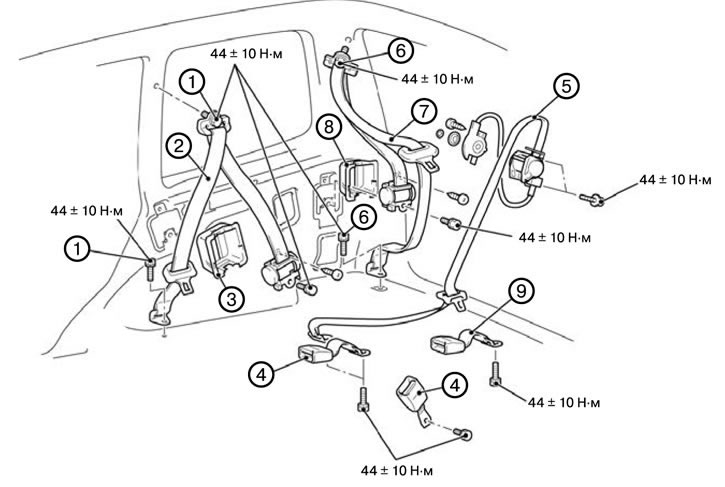

Заден предпазен колан (дълга междуосие)
Сваляне на задния предпазен колан
1. Отстранете долната квадратна облицовка.
2. Развийте болта, закрепващ горната част на инерционния заключващ механизъм (за включване и изключване на предпазния механизъм) (2).
3. Свалете капака на предпазния механизъм на предпазния колан на втория ред седалки (3).
4. Свалете закопчалката на предпазния колан (4).
5. Свалете централния предпазен колан (5).
6. Свалете въздуховода на дясната колона.
7. Извадете задния вентилаторен модул.
8. Развийте болта, закрепващ горната част на инерционния заключващ механизъм (за включване и изключване на предпазния механизъм) (6).
9. Свалете предпазния колан (7).
10. Свалете капака на предпазния механизъм на предпазния колан на третия ред седалки (8).
11. Свалете закопчалката на предпазния колан (9).
Монтиране на задния предпазен колан
Забележка: При монтаж затегнете болтовете до показаните на фигурата въртящи моменти.
1. Монтирайте закопчалката на предпазния колан (9).
2. Монтирайте капака на предпазния механизъм на предпазния колан на третия ред седалки (8).
3. Монтирайте предпазния колан (7).
4. Затегнете болта, закрепващ горната част на инерционния заключващ механизъм (за включване и изключване на предпазния механизъм) (6).
5. Монтирайте задния вентилаторен модул.
6. Монтирайте въздуховода на дясната колона.
7. Монтирайте централния предпазен колан (5).
8. Монтирайте закопчалката на предпазния колан (4).
9. Монтирайте капака на предпазния механизъм на предпазния колан на втория ред седалки (3).
10. Затегнете болта, закрепващ горната част на инерционния заключващ механизъм (за включване и изключване на предпазния механизъм) (2).
11. Монтирайте долната квадратна облицовка.
