Съдържание: Премахване на облицовката на тавана ⤓ Монтаж на облицовка на тавана ⤓ Демонтаж на облицовката на тавана ⤓ Сглобяване на облицовката на тавана ⤓
Премахване на облицовката на тавана
Внимание: При автомобили, оборудвани с допълнителна система за обезопасяване (SRS), преди да свалите тавана, вижте Глава 20 - Предпазни мерки и модул на въздушните възглавници.

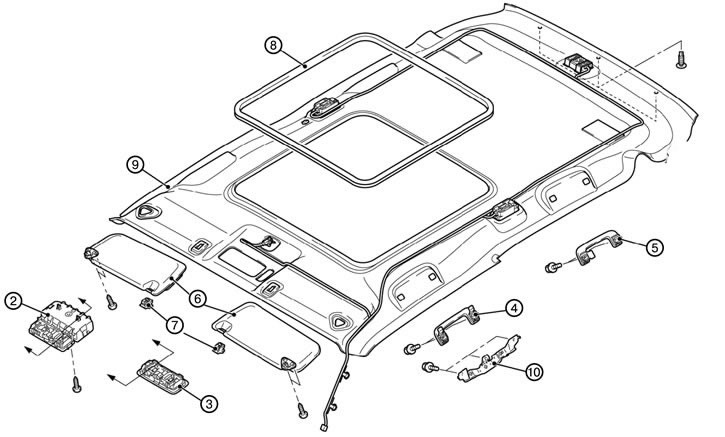

Къса дължината на колесната база

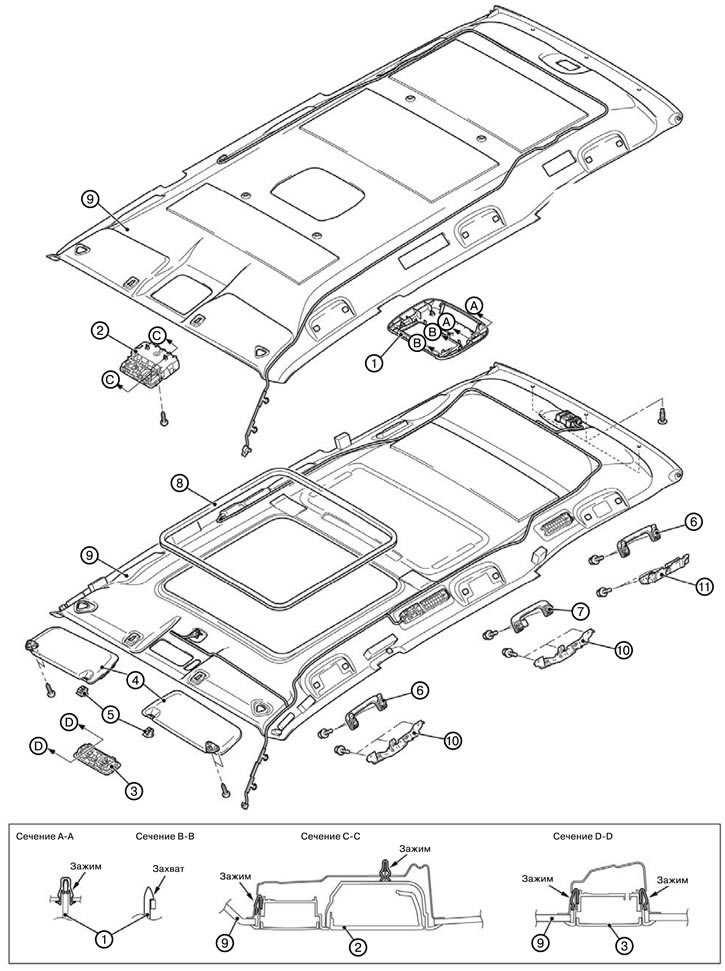

Дълга междуосие
1. Свалете горната квадратна облицовка, облицовката на горната централна колона и облицовката на предната колона.
2. Свалете рамката на монитора на камерата за задно виждане (модел с камера за задно виждане) (1).
3. Свалете предния таванен осветителен блок (модел с люк на покрива) (2).
4. Свалете предния таванен осветителен блок (модел без люк на покрива) (3).

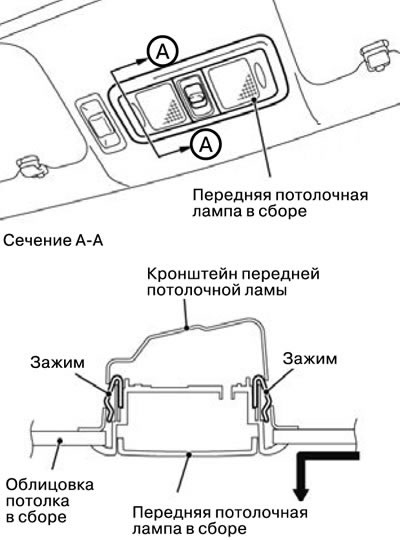

1) Преместете предния таванен осветителен блок напред, за да го свалите от монтажната скоба. След това свалете предния модул на таванната лампа.
5. Свалете сенника (4).
6. Свалете държача на сенника (5).

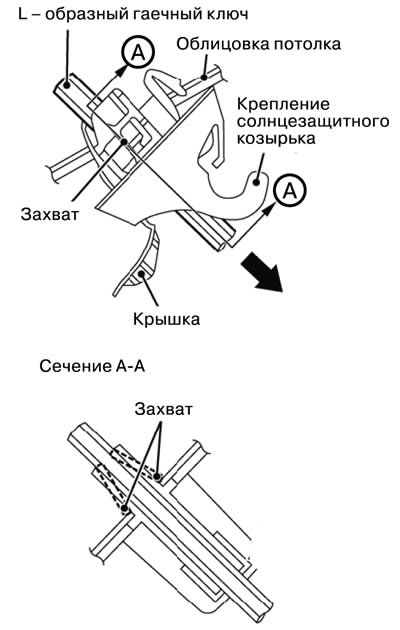

1) Свалете капака на държача на сенника, поставете L-образния ключ (6 мм), за да разкачите страничните куки на сенника.
2) Издърпайте сенника в посоката, показана на фигурата, и извадете държача на сенника.
7. Свалете допълнителната дръжка (6).
8. Свалете средната спомагателна дръжка (7).
9. Свалете вътрешната водоустойчива облицовка на люка (модел с люк на покрива) (8).
10. Свалете монтажния блок на таванната облицовка (9).

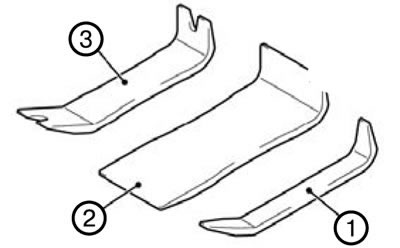

Забележка: За да свалите тавана на покрива, използвайте специалния инструмент за издърпване A (JS000001), инструмент за издърпване B (JS000003) и инструмент за издърпване C (JS000002).

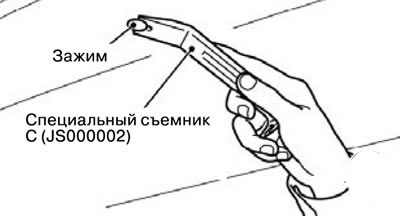

1) Отстранете скобите за облицовка на тавана, като използвате специалния инструмент за издърпване C (JS000002), както е показано на фигурата.
11. Свалете скобата на допълнителната дръжка (10).
12. Свалете скобата на задната спомагателна дръжка (11).
Монтаж на облицовка на тавана
1. Монтирайте скобата на задната спомагателна дръжка (11).
2. Монтирайте скобата на допълнителната дръжка (10).
3. Монтирайте монтажния блок на таванната облицовка (9).
4. Монтирайте вътрешната водоустойчива облицовка на люка (модел с люк на покрива) (8).
5. Монтирайте средната спомагателна дръжка (7).
6. Монтирайте допълнителната дръжка (6).
7. Монтирайте държача на сенника (5).
8. Монтирайте сенника (4).
9. Монтирайте предния таванен осветителен блок (модел без люк на покрива) (3).
10. Монтирайте предния таванен осветителен блок (модел с люк на покрива) (2).
11. Монтирайте рамката на монитора на камерата за задно виждане (модел с камера за задно виждане) (1).
12. Монтирайте горната квадратна облицовка, горната облицовка на B-колоната и облицовката на A-колоната.
Демонтаж на облицовката на тавана

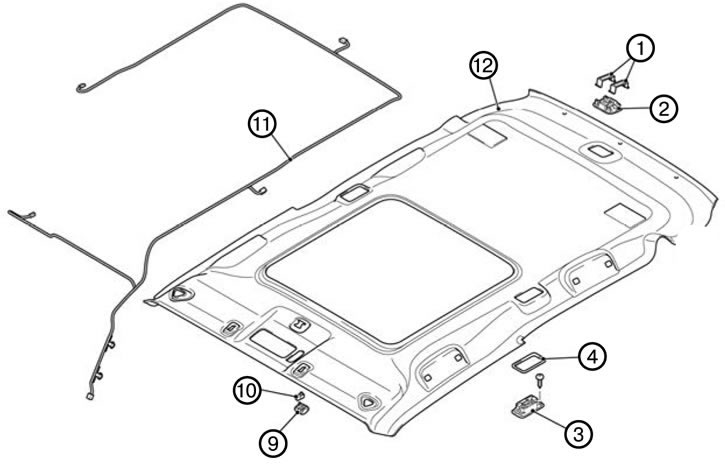

Къса дължината на колесната база

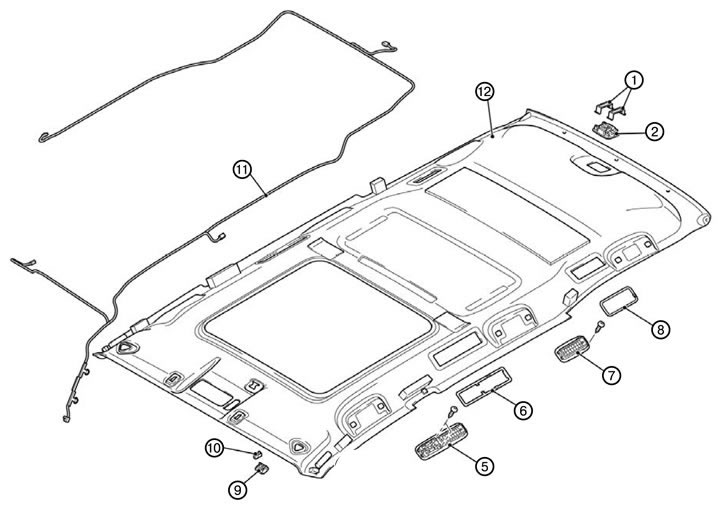

Дълга междуосие
1. Отстранете скобата (1).
2. Свалете лампата в багажното отделение (2).
3. Свалете задната лампа за четене (модел без сдвоенного климатик) (3).
4. Свалете скобата на задната лампа за четене (модел без сдвоенного климатик) (4).
5. Свалете задната лампа за четене (модел с сдвоенным климатик) (5).
6. Свалете скобата на задната лампа за четене (модел с сдвоенным климатик) (6).
7. Свалете дефлектора на изпускателния отвор за въздух (7).
8. Свалете скобата на дефлектора на изпускателния отвор за въздух (8).
9. Свалете капака на лампата (9).
10. Свалете ъгъла на лампата (10).
11. Отстранете окабеляването на тавана (11).
12. Свалете облицовката на тавана (12).
Сглобяване на облицовката на тавана
1. Монтирайте облицовката на тавана (12).
2. Монтирайте окабеляването на тавана (11).
3. Монтирайте ъгъла на лампата (10).
4. Монтирайте капака на лампата (9).
5. Монтирайте скобата на дефлектора за изпускане на въздух (8).
6. Монтирайте дефлектора за изпускане на въздух (7).
7. Монтирайте скобата на задната лампа за четене (модел с сдвоенным климатик) (6).
8. Монтирайте задната светлина за четене (модел с сдвоенным климатик) (5).
9. Монтирайте скобата на задната лампа за четене (модел без сдвоенного климатик) (4).
10. Монтирайте задната лампа за четене (модел без сдвоенного климатик) (3).
11. Монтирайте лампата в багажното отделение (2).
12. Монтирайте скобата (1).
