Сваляне на арматурното табло
Внимание: При автомобили, оборудвани с допълнителна система за обезопасяване (SRS), преди да свалите арматурното табло, вижте Глава 20 - Предпазни мерки и модул на въздушните възглавници.

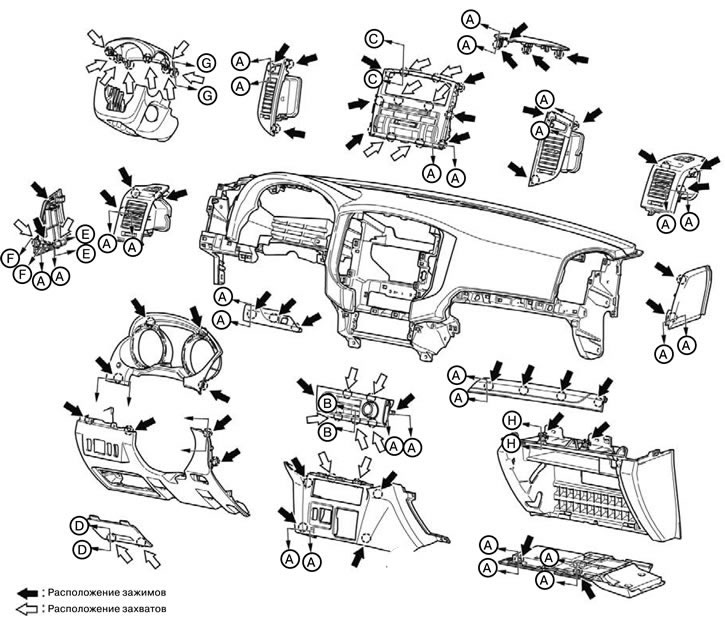

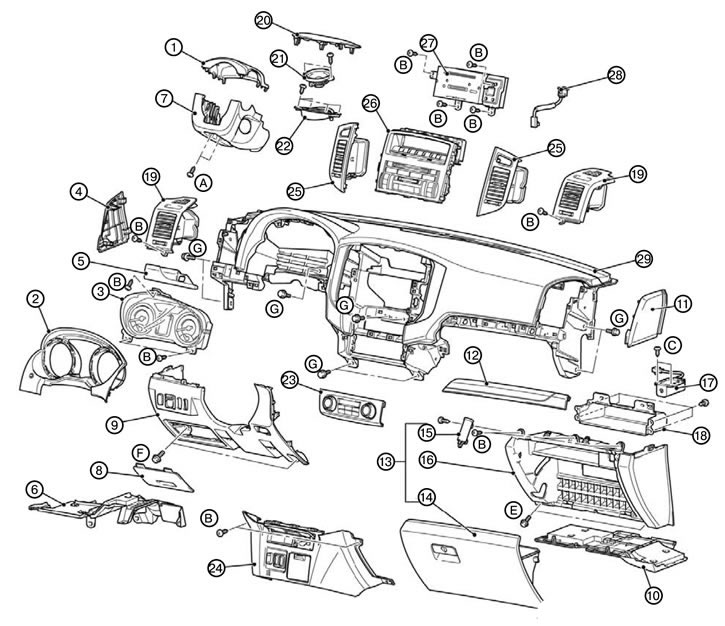

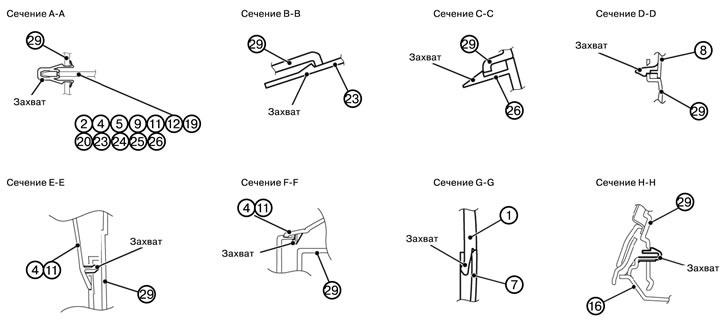

1. Свалете горния капак на кормилната колона (1).
2. Свалете рамката на арматурното табло (2).
3. Свалете арматурното табло (3).
4. Свалете водоустойчивата облицовка на предната лява врата.
5. Свалете левия страничен капак (4).
6. Свалете панела от страната на водача (5).
(Оригиналната статия е на уебсайта: «www.MitsubishiMan.ru»)
7. Свалете долния капак от страната на водача (6).
8. Свалете долния капак на кормилната колона (7).
9. Свалете сервизния капак (8).
10. Свалете дръжката за освобождаване на капака.
11. Свалете долния капак на арматурното табло (9).
12. Свалете долния капак от страната на пътника (10).
13. Свалете водоустойчивата облицовка от предната дясна врата.
14. Свалете десния страничен капак (11).
15. Свалете панела от страната на пътника (12).
16. Свалете корпуса на жабката (13).
17. Свалете капака на жабката (14).
18. Свалете амортисьора на жабката (15).
19. Свалете корпуса на жабката (16).
20. Свалете сензора за активиране на пътническата въздушна възглавница (17).
21. Свалете ключалката на жабката (18).
22. Свалете облицовката на предната колона.
23. Свалете страничния дефлектор за изпускане на въздух (19).
24. Свалете решетката на предния високоговорител (20).
25. Свалете предния високоговорител (21).
26. Свалете скобата на предния високоговорител (22).
27. Свалете централния долен панел (23).
28. Свалете предния панел (24).
29. Свалете централния дефлектор за изпускане на въздух (25).
30. Свалете централния горен панел (26).
31. Извадете CD плейъра (27).
32. Свалете фотосензора (28).
33. Свалете арматурното табло (29).
Инсталиране на таблото за управление
1. Монтирайте арматурното табло (29).
2. Монтирайте фотосензора (28).
3. Монтирайте CD плейъра (27).
4. Монтирайте горния среден панел (26).
5. Монтирайте централния дефлектор за изпускане на въздух (25).
6. Монтирайте предния панел (24).
7. Монтирайте долния среден панел (23).
8. Монтирайте скобата на предния високоговорител (22).
9. Монтирайте предния високоговорител (21).
10. Монтирайте решетката на предния високоговорител (20).
11. Монтирайте страничния дефлектор за изпускане на въздух (19).
12. Монтирайте облицовката на предната колона.
13. Монтирайте ключалката на жабката (18).
14. Монтирайте сензора за активиране на пътническата въздушна възглавница (17).
15. Монтирайте корпуса на жабката (16).
16. Монтирайте амортисьора на жабката (15).
17. Монтирайте капака на жабката (14).
18. Монтирайте модула на жабката (13).
19. Монтирайте панела от страната на пътника (12).
20. Монтирайте десния страничен капак (11).
21. Монтирайте водоустойчивата облицовка на предната дясна врата.
22. Монтирайте долния капак от страната на пътника (10).
23. Монтирайте долния капак на арматурното табло (9).
24. Монтирайте дръжката за освобождаване на капака.
25. Монтирайте сервизния капак (8).
26. Монтирайте долния капак на кормилната колона (7).
27. Монтирайте долния капак от страната на водача (6).
28. Монтирайте панела от страната на водача (5).
29. Монтирайте левия страничен капак (4).
30. Монтирайте водоустойчивата облицовка на предната лява врата.
31. Монтирайте арматурното табло (3).
32. Монтирайте рамката на арматурното табло (2).
33. Монтирайте горния капак на кормилната колона (1).
Разглобяване на арматурното табло

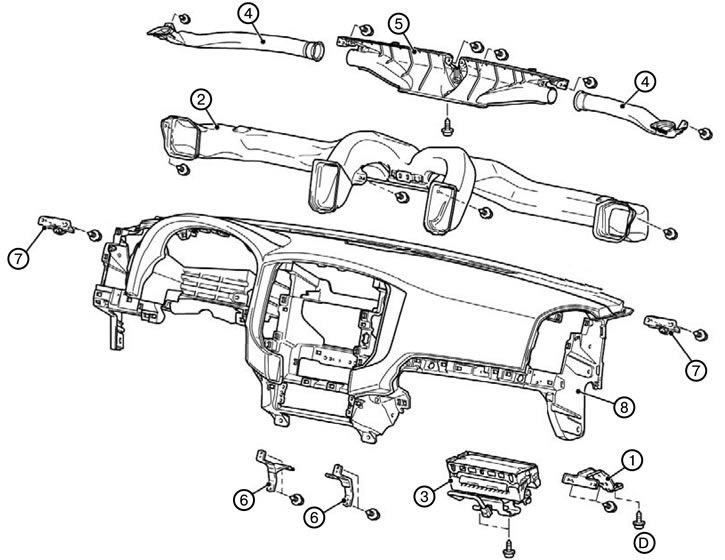

1. Свалете скобата от страната на пътника (1).
2. Свалете въздуховодния разпределител (2).
3. Свалете модула на предната пътническа въздушна възглавница (3).
4. Свалете въздуховода от страната на нагревателя (4).
5. Свалете дюзата на нагревателя (5).
6. Отстранете армировката (6).
7. Свалете скобата на арматурното табло (7).
8. Свалете арматурното табло (8).
Сглобяване на арматурното табло
1. Монтирайте арматурното табло (8).
2. Монтирайте скобата на арматурното табло (7).
3. Монтирайте армировката (6).
4. Монтирайте дюзата на нагревателя (5).
5. Монтирайте въздуховода от страната на нагревателя (4).
6. Монтирайте модула на предната пътническа въздушна възглавница (3).
7. Монтирайте въздуховодния разпределител (2).
8. Монтирайте скобата от страната на пътника (1).
