Премахване на вътрешната облицовка

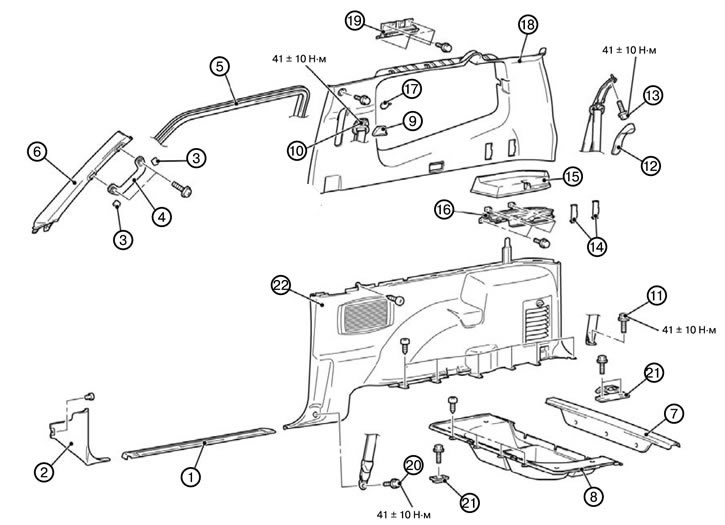

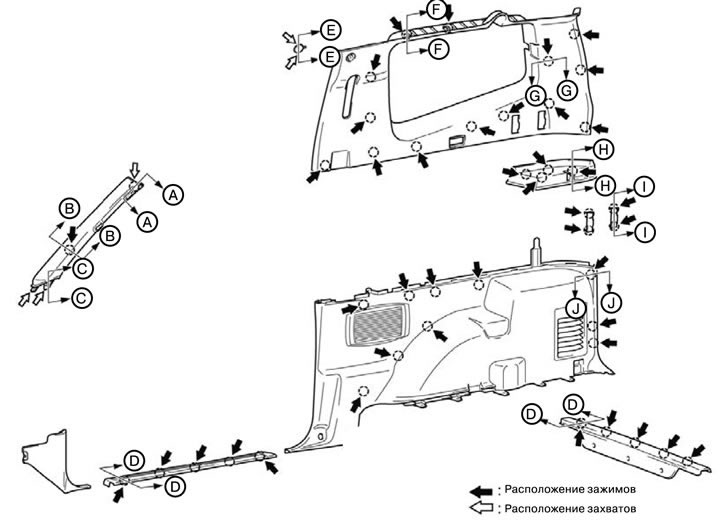

Къса дължината на колесната база
1. Свалете предната предпазна плоча (1).
2. Свалете страничната облицовка на капака (2).
3. Свалете капака на дръжката на предната колона (3).
4. Свалете дръжката на предната колона (4).
5. Свалете водоустойчивата облицовка на предната врата (5).
6. Свалете облицовката на предната колона (6).
7. Свалете предпазната плоча на вратата на багажното отделение (7).
8. Свалете покритието на пода на багажното отделение (8).
9. Свалете капака на водача на предпазния колан (9).
10. Свалете съединението на предния предпазен колан (10).
11. Свалете съединението на задния предпазен колан (11).
12. Свалете капака на водача на предпазния колан (12).
13. Свалете съединението на задния предпазен колан (13).
14. Свалете страничния капак на задния рафт (14).
15. Свалете страничната облицовка на задния рафт (15).
16. Отстранете подсилващата облицовка на страничната облицовка на задния рафт (16).
17. Отстранете водоустойчивото уплътнение на вратата на багажното отделение.
18. Свалете капака (17).
19. Свалете горната квадратна облицовка (18).
20. Отстранете облицовката на тавана.
21. Свалете горната квадратна скоба за облицовка (19).
22. Свалете съединението на предния предпазен колан (20).
23. Отстранете куките за багаж (21).
24. Свалете втория ред седалки като цяло.
25. Свалете долната квадратна облицовка (22).

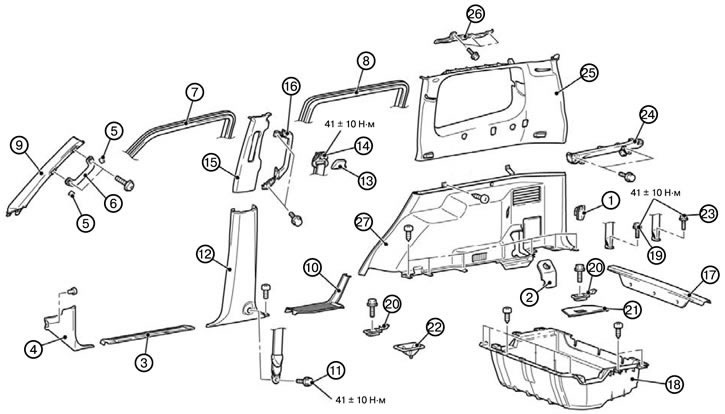

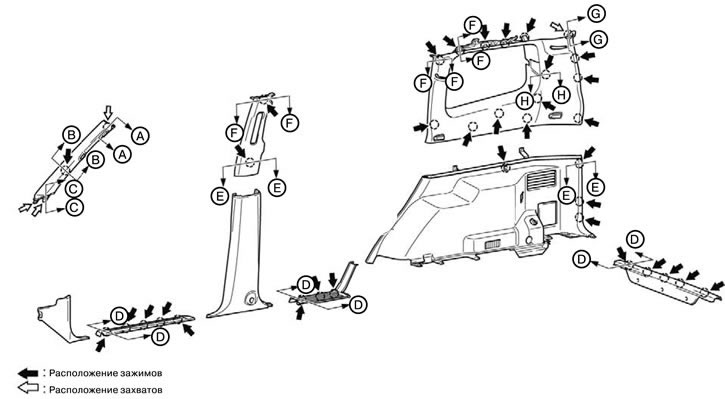

Дълга междуосие
1. Свалете адаптера на климатика (1).
2. Свалете квадратния декоративен капак (2).
3. Свалете третия ред седалки.
4. Свалете страничната облицовка на капака (4).
5. Свалете капака на дръжката на предната колона (5).
6. Свалете дръжката на предната колона (6).
7. Свалете водоустойчивата облицовка на предната врата (7).
8. Свалете водоустойчивата облицовка на задната врата (8).
9. Свалете облицовката на предната колона (9).
10. Свалете задната предпазна плоча (10).
11. Свалете съединението на предния предпазен колан (11).
12. Свалете долната облицовка на централната колона (12).
13. Свалете капака на водача на предпазния колан (13).
14. Свалете съединението на предния предпазен колан (14).
15. Свалете горната облицовка на централната колона (15).
16. Свалете дръжката на централната колона (16).
17. Свалете предпазната плоча на вратата на багажното отделение (17).
18. Свалете облицовката на пода на багажното отделение (18).
19. Свалете съединението на предпазния колан на втория ред седалки (19).
20. Свалете куката за багаж (20).
21. Свалете страничната плоча на пода на багажното отделение (21).
22. Свалете капака на удрителя (22).
23. Свалете съединението на предпазния колан на третия ред седалки (23).
24. Свалете крепежната част на задния рафт (24).
25. Отстранете водоустойчивата облицовка от вратата на багажното отделение.
26. Свалете горната квадратна облицовка (25).
27. Свалете горната квадратна скоба за облицовка (26).
28. Свалете долната квадратна скоба за облицовка (27).
Монтаж на вътрешна облицовка
Къса дължината на колесната база
Забележка: При монтаж затегнете болтовете до показаните на фигурата въртящи моменти.
1. Монтирайте долната квадратна облицовка (22).
2. Монтирайте втория ред седалки като цяло.
3. Монтирайте куките за багаж (21).
4. Монтирайте съединението на предния предпазен колан (20).
5. Монтирайте горната квадратна скоба за облицовка (19).
6. Монтирайте облицовката на тавана.
7. Монтирайте горната квадратна облицовка (18).
8. Монтирайте капака (17).
9. Монтирайте водоустойчивото уплътнение на задната врата.
10. Монтирайте подсилващата облицовка на страничната част на задния рафт (16).
11. Монтирайте страничната облицовка на задния рафт (15).
12. Монтирайте страничния капак на задния рафт (14).
13. Монтирайте съединението на задния предпазен колан (13).
14. Монтирайте капака на водача на предпазния колан (12).
15. Монтирайте съединението на задния предпазен колан (11).
16. Монтирайте съединението на предния предпазен колан (10).
17. Монтирайте капака на водача на предпазния колан (9).
18. Монтирайте покритието на пода на багажното отделение (8).
19. Монтирайте предпазната плоча на вратата на багажното отделение (7).
20. Монтирайте облицовката на предната колона (6).
21. Монтирайте водоустойчивата облицовка на предната врата (5).
22. Монтирайте дръжката на предната колона (4).
23. Монтирайте капака на дръжката на предната колона (3).
24. Монтирайте страничната облицовка на капака (2).
25. Монтирайте предната предпазна плоча (1).
Дълга междуосие
Забележка: При монтаж затегнете болтовете до показаните на фигурата въртящи моменти.
1. Монтирайте долната квадратна скоба за облицовка (27).
2. Монтирайте горната квадратна скоба за облицовка (26).
3. Монтирайте горната квадратна облицовка (25).
4. Монтирайте водоустойчивата облицовка на задната врата.
5. Монтирайте крепежния елемент на задния рафт (24).
6. Монтирайте съединението на предпазния колан на третия ред седалки (23).
7. Монтирайте капака на удрителя (22).
8. Монтирайте страничната плоча на пода на багажното отделение (21).
9. Монтирайте куката за багаж (20).
10. Монтирайте съединението на предпазния колан на втория ред седалки (19).
11. Монтирайте облицовката на пода на багажното отделение (18).
12. Монтирайте предпазната плоча на вратата на багажното отделение (17).
13. Монтирайте дръжката на централната колона (16).
14. Монтирайте горната облицовка на централната колона (15).
15. Монтирайте съединението на предния предпазен колан (14).
16. Монтирайте капака на водача на предпазния колан (13).
17. Монтирайте долната облицовка на централната колона (12).
18. Монтирайте съединението на предния предпазен колан (11).
19. Монтирайте задната предпазна плоча (10).
20. Монтирайте облицовката на предната колона (9).
21. Монтирайте водоустойчивата облицовка на задната врата (8).
22. Монтирайте водоустойчивата облицовка на предната врата (7).
23. Монтирайте дръжката на предната колона (6).
24. Монтирайте капака на дръжката на предната колона (5).
25. Монтирайте страничната облицовка на капака (4).
26. Монтирайте третия ред седалки.
27. Монтирайте квадратния декоративен капак (2).
28. Монтирайте адаптера на климатика (1).
