Демонтиране на спирачния барабан на ръчната спирачна система

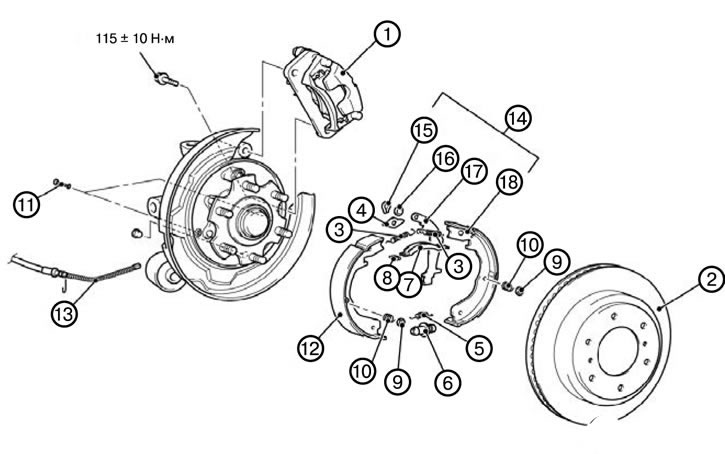

Автомобил с къса база
1. Свалете спирачния апарат на задния барабан (1).
2. Свалете задния спирачен барабан (2).
3. Свалете задържащата пружина на спирачната челюст (3).
4. Свалете водещата плоча на спирачната челюст (4).
Статията е базирана на данни от уебсайта: MitsubishiMan.ru
5. Свалете пружината на регулиращото колело (5).
6. Свалете регулаторния блок (6).
7. Отстранете дистанционната вложка (7).
8. Свалете пружините на дистанционните втулки на спирачните челюсти (8).
9. Свалете задържащата капачка на спирачната челюст (9).
10. Свалете задържащата пружина на спирачната челюст (10).
11. Отстранете задържащия щифт на спирачната челюст (11).
12. Свалете спирачната накладка (12).
13. Разкачете кабела на ръчната спирачка (13).
14. Свалете спирачната челюст и лоста на ръчната спирачка (14).
15. Отстранете фиксатора (15).
16. Отстранете вълнообразната шайба (16).
17. Свалете лоста на ръчната спирачка (17).
18. Свалете спирачната накладка (18).

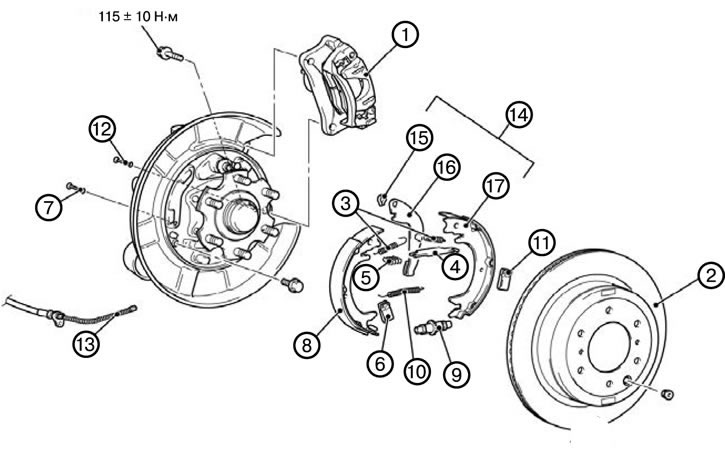

Автомобил с дълга база
1. Свалете спирачния апарат на задния барабан (1).
2. Свалете задния спирачен барабан (2).
3. Свалете задържащата пружина на спирачната челюст (3).
4. Отстранете дистанционната вложка (4).
5. Свалете пружината на дистанционния елемент на спирачната челюст (5).
6. Свалете задържащата пружина на спирачната челюст (6).
7. Отстранете задържащия щифт на спирачната челюст (7).
8. Свалете спирачната накладка (8).
9. Свалете регулаторния модул (9).
10. Свалете пружината на регулиращото колело (10).
11. Свалете задържащата пружина на спирачната челюст (11).
12. Отстранете задържащия щифт на спирачната челюст (12).
13. Разкачете кабела на ръчната спирачка (13).
14. Свалете спирачната накладка (14).
15. Отстранете фиксатора (15).
16. Свалете лоста на ръчната спирачка (16).
17. Свалете спирачната накладка (17).
Монтиране на спирачния барабан на системата за ръчна спирачка
Автомобил с къса база
Забележка: При монтаж затегнете болтовете до въртящите моменти, показани на фигурата.
1. Монтирайте спирачната челюст (18).
2. Монтирайте лоста на ръчната спирачка (17).
3. Монтирайте вълнообразната шайба (16).
4. Монтирайте фиксатора (15).
5. Монтирайте спирачната челюст и лоста на ръчната спирачка (14).
6. Свържете конектора на жилото на ръчната спирачка (13).
7. Монтирайте спирачната челюст (12).
8. Монтирайте задържащия щифт на спирачната челюст (11).
9. Монтирайте задържащата пружина на спирачната челюст (10).
10. Монтирайте задържащата капачка на спирачната челюст (9).
11. Монтирайте пружината на дистанционния елемент на спирачната челюст (8).
12. Монтирайте дистанционния елемент (7).
13. Монтирайте регулаторния блок (6).
14. Монтирайте пружината на регулиращото колело (5).
15. Монтирайте водещата плоча на спирачната челюст (4).
16. Монтирайте задържащата пружина на спирачната челюст (3).
17. Монтирайте задния спирачен барабан (2).
18. Монтирайте спирачния апарат на задния барабан (1).
Автомобил с дълга база
Забележка: При монтаж затегнете болтовете до въртящите моменти, показани на фигурата.
1. Монтирайте спирачната челюст (17).
2. Монтирайте лоста на ръчната спирачка (16).
3. Монтирайте фиксатора (15).
4. Монтирайте спирачната челюст (14).
5. Свържете конектора на жилото на ръчната спирачка (13).
6. Монтирайте задържащия щифт на спирачната челюст (12).
7. Монтирайте задържащата пружина на спирачната челюст (11).
8. Монтирайте пружината на регулиращото колело (10).
9. Монтирайте регулаторния блок (9).
10. Монтирайте спирачната челюст (8).
11. Монтирайте задържащия щифт на спирачната челюст (7).
12. Монтирайте задържащата пружина на спирачната челюст (6).
13. Монтирайте пружината на дистанционния елемент на спирачната челюст (5).
14. Монтирайте дистанционния елемент (4).
15. Монтирайте задържащата пружина на спирачната челюст (3).
16. Монтирайте задния спирачен барабан (2).
17. Монтирайте спирачния апарат на задния барабан (1).
Проверка на спирачния барабан на ръчната спирачна система

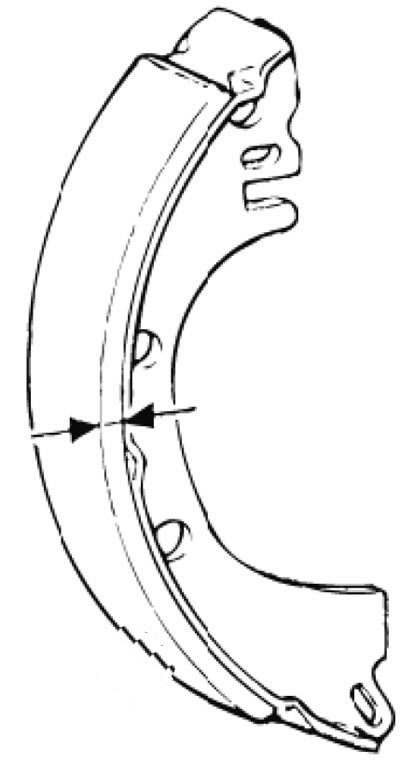

1. Измерете дебелината на спирачните накладки.
Стойност по подразбиране:
- Къса база на превозното средство: 3,0 мм.
- Превозно средство с дълга база: 4,0 мм.
Гранична стойност:
- Превозно средство с къса база: 1,0 мм.
- Превозно средство с дълга база: 1,0 мм.
2. Ако дебелината на спирачните накладки е извън граничните стойности, е необходимо да се сменят спирачните накладки от двете страни на превозното средство.

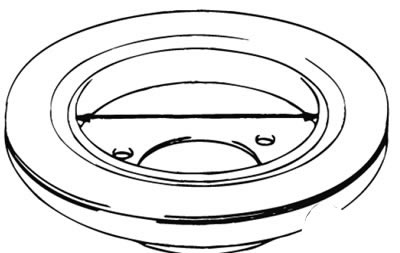

3. Измерете вътрешния диаметър на спирачния барабан на две места.
Стойност по подразбиране:
- Къса база на автомобила: 199 мм.
- Автомобил с дълга база: 210 мм.
Гранична стойност:
- Къса база на превозното средство: 200 мм.
- Автомобил с дълга база: 211 мм.
4. Ако стойността на вътрешния диаметър на спирачния барабан е извън граничните стойности, спирачният барабан трябва да се смени.
