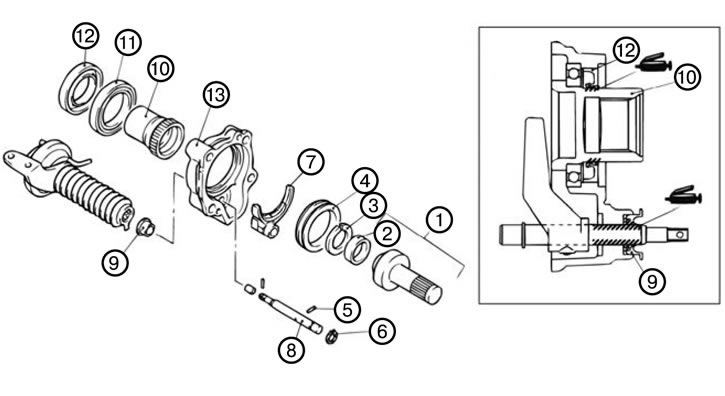

Разборка абгоннай муфты
1. Зняць асноўны вал (1).
2. Зняць падшыпнік (2).

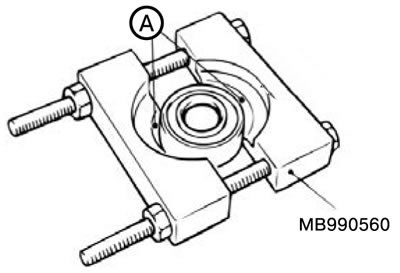

1) Усталяваць адмысловую прыладу МВ990560, бо паказана на малюнку, зацягнуць гайку адмысловай прылады МВ990560 датуль, пакуль паверхня "А" сутыкнецца з вонкавым кольцам падшыпніка.
Увага. Выконваць асцярожнасць, каб не выпусціць асноўны вал.
2) Зняць асноўны вал з падшыпніка.
3. Зняць шайбу (3).
4. Зняць злучальную ўтулку (4).
5. Зняць спружынны штыфт (5).
6. Зняць спружыннае кольца (6).
7. Зняць відэлец пераключэння (7).
8. Зняць цягу пераключэння (8).
9. Зняць сальнік (9).
10. Зняць шасцярню муфты (10).
11. Зняць падшыпнік (11).

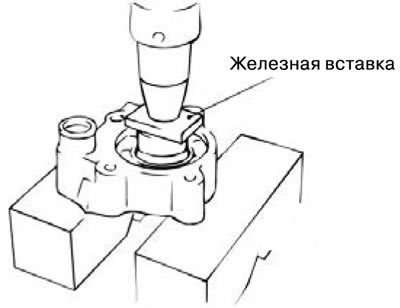

1) Зняць шасцярню муфты і падшыпнік у зборы пры дапамозе прэса і жалезнай устаўкі.

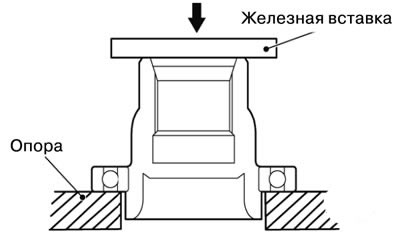

2) Усталяваць апору на ўнутранае кольца падшыпніка і падзяліць шасцярню муфты і падшыпнік пры дапамозе прэса.
12. Зняць сальнік (12).
13. Зняць корпус муфты (13).
Зборка абгоннай муфты
1. Устанавіць корпус муфты (13).
2. Устанавіць сальнік (12).

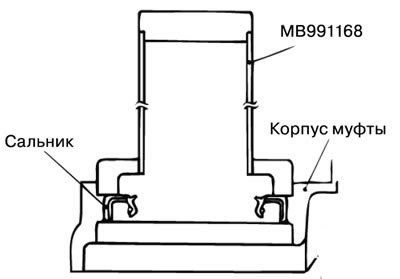

Заўвага. Выкарыстоўваць спецыяльны інструмент МВ991168 для ўстаноўкі сальніка.
3. Устанавіць падшыпнік (11).

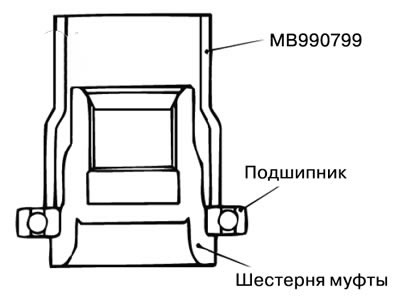

1) Напрессовать падшыпнік на плячо шасцярні муфты пры дапамозе спецыяльнай прылады МВ990799.

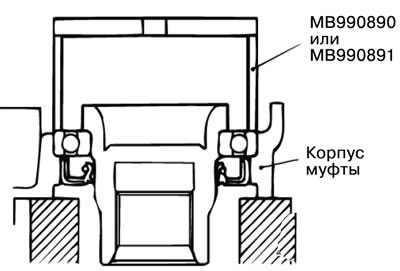

Увага. Усталяваць спецыяльны інструмент МВ990890 або МВ990891 на знешняе кольца падшыпніка.
2) Напрессовать падшыпнік са боку корпуса муфты пры дапамозе адмысловай прылады МВ990890 абоМВ990891.
(Тэкст артыкула быў атрыманы з сайта: mitsubishiman)
4. Устанавіць шасцярню муфты (10).

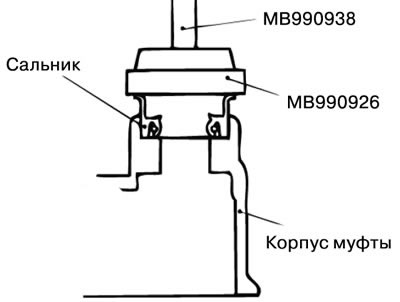

5. Напрессовать сальнік (9) на трубчасты корпус пры дапамозе адмысловай прылады МВ990926 і адмысловай прылады МВ990938.
6. Устанавіць цягу пераключэння (8).
7. Устанавіць відэлец пераключэння (7).
8. Устанавіць спружыннае кольца (6).
9. Устанавіць спружынны штыфт (5).
10. Устанавіць злучальную ўтулку (4).
11. Устанавіць шайбу (3).

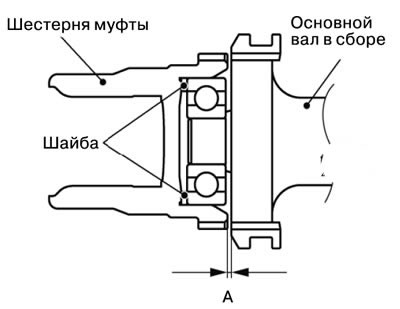

1) Змясціць прыдатную шайбу ў вобласць паказаную на малюнку, і вымераць адлегласць А.
Стандартнае значэнне (А): 0,05-0,3 мм.
2) Калі адлегласць выходзіць за межы стандартных значэнняў, падабраць прыдатную шайбу па табліцы:
| Нумар шайбы | Таўшчыня, мм | Нумар шайбы | Таўшчыня, мм |
| MR111526 | 1.1 | MR111530 | 2.1 |
| MR111527 | 1.35 | MR111531 | 2.35 |
| MR111528 | 1.6 | MR111532 | 2.6 |
| MR111529 | 1.85 | MR111533 | 2.85 |
12.Усталяваць падшыпнік (2).

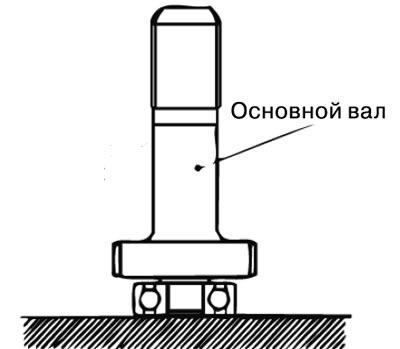

1) Напрэсаваць падшыпнік на асноўны вал.
13. Устанавіць асноўны вал (1).
