Разборка
Для разборки последовательно выполните следующие операции.

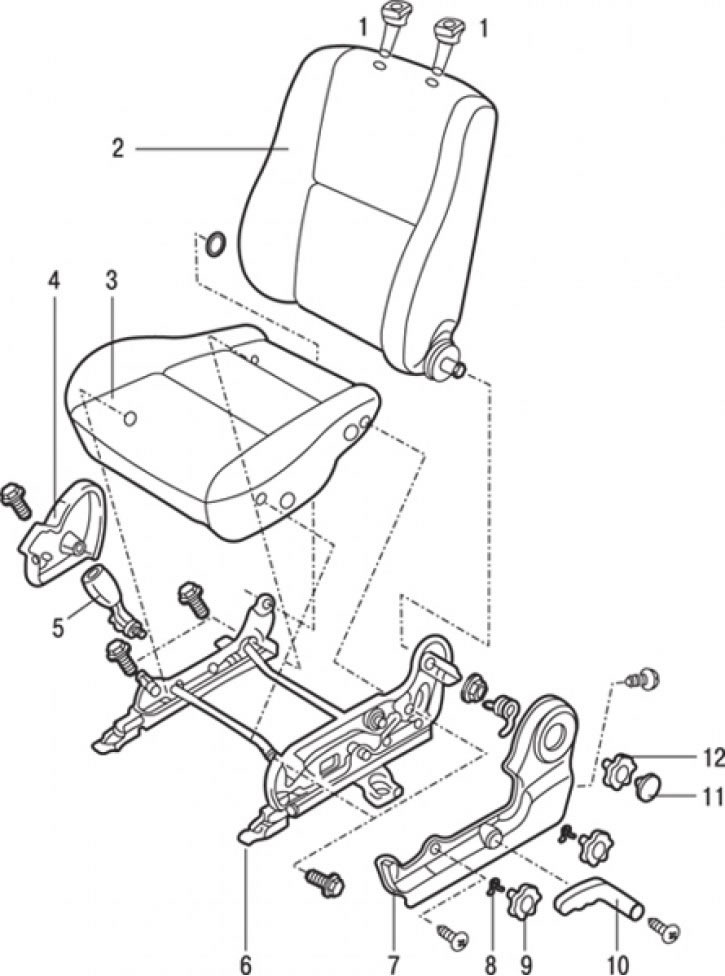

Рис. 17.68. Переднее сиденье: 1 – направляющие подголовника; 2 – спинка сиденья в сборе; 3 – подушка сиденья в сборе; 4 – защитная крышка петли переднего сиденья; 5 – замок ремня безопасности; 6 – механизм регулирования положения сиденья в сборе; 7 – декоративная боковая крышка переднего сиденья; 8 – пружинное запорное кольцо; 9 – рукоятка регулирования сиденья по высоте; 10 – рычаг управления продольным перемещением сиденья; 11 – заглушка; 12 – рукоятка управления наклоном спинки сиденья
1. Снимите пружинное запорное кольцо 8 (рис. 17.68).
2. Снимите рукоятку 9 регулирования сиденья по высоте.
3. Используя лезвие отвертки как рычаг, снимите заглушку 11.
4. Снимите рукоятку 12 управления наклоном спинки сиденья.
5. Отверните винт и снимите рычаг 10 управления продольным перемещением сиденья.
6. Отверните винты и снимите декоративную боковую крышку 7 переднего сиденья.
7. Отверните винт и снимите защитную крышку 4 петли переднего сиденья.
8. Отверните болт и снимите замок 5 ремня безопасности.
9. Отверните четыре болта и снимите подушку 3 сиденья в сборе.
(Статья получена с этого портала: MitsubishiMan)
10. При необходимости снимите направляющие 1 подголовника.
11. Отверните болт и гайку и снимите спинку 2 сиденья в сборе.
Сборка
Сборка проводится в последовательности, обратной разборке.
