Оглавление: Разборка ⤓ Сборка ⤓
Разборка
Для разборки выполните следующие операции.
Рис. 17.57. Детали панели приборов: 1 – дефлектор обогрева ветрового стекла; 2 – распределительный воздуховод; 3 – отводящий патрубок обогрева бокового стекла; 4 – нижний боковой кронштейн со стороны водителя; 5 – динамик; 6 – центральный усилитель панели приборов; 7 – болт (5 Н·м); 8 – блок управления круиз-контроля и кронштейн в сборе; 9 – реле управления двигателем; 10 – болт (2,5 Н·м); 11 – накладка панели приборов; 12 – фотоэлемент; 13 – накладка обогрева ветрового стекла; 14 – усиление панели приборов; 15 – рама вещевого ящика; 16 – нижний боковой кронштейн со стороны пассажира; 17 – модуль подушки безопасности; 18 – панель приборов; 19 – жгут проводов панели приборов
1. Отверните винты, отсоедините электрические разъемы и снимите динамики 5 (рис. 17.57).

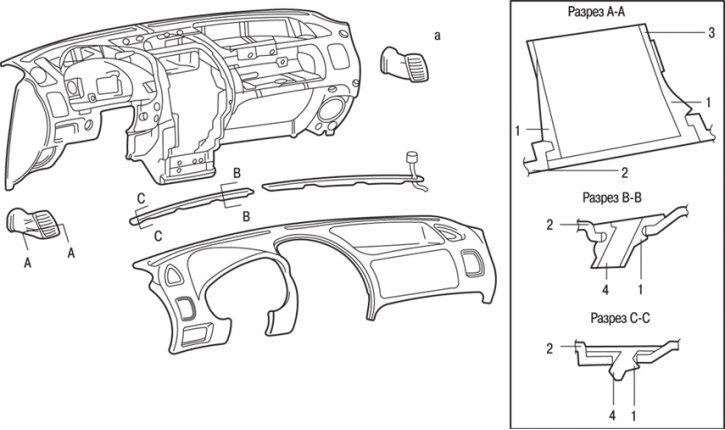

Рис. 17.58. Расположение защелок (а) панели приборов: 1 – защелка; 2 – панель приборов; 3 – боковой дефлектор; 4 – накладка дефлектора обогрева ветрового стекла
2. Используя лезвие отвертки как рычаг, отожмите защелки (рис. 17.58) и извлеките отводящие патрубки 3 (см. рис. 17.57) обогрева боковых стекол из панели приборов.
3. Отверните винты и снимите усиление 14 панели приборов.
4. Отверните винты и снимите раму 15 вещевого ящика.
5. Снимите фотоэлемент 12.
6. Используя лезвие отвертки как рычаг, извлеките накладку 13 обогрева ветрового стекла.
7. Отверните винты и снимите накладку 11 панели приборов.
8. Используя лезвие отвертки как рычаг, извлеките дефлекторы 1 обогрева ветрового стекла.
9. Отверните винты и снимите распределительный воздуховод 2.
10. Снимите жгут 19 проводов панели приборов.
11. Отверните шесть винтов, отсоедините электрический разъем и снимите модуль подушки безопасности 17.
12. Отверните винты и снимите блок управления круиз-контроля и кронштейн в сборе 8.
13. Отверните винт и снимите реле 9 управления двигателем.
14. Отверните винты и снимите центральный усилитель 6 панели приборов.
15. Отверните гайки и снимите нижний боковой кронштейн 4 со стороны водителя.
16. Отверните гайки и снимите нижний боковой кронштейн 16 со стороны пассажира.
Сборка
Сборка проводится в последовательности, обратной разборке.
