Генератор дизельного двигателя F9Q1 (Mitsubishi Space Star)

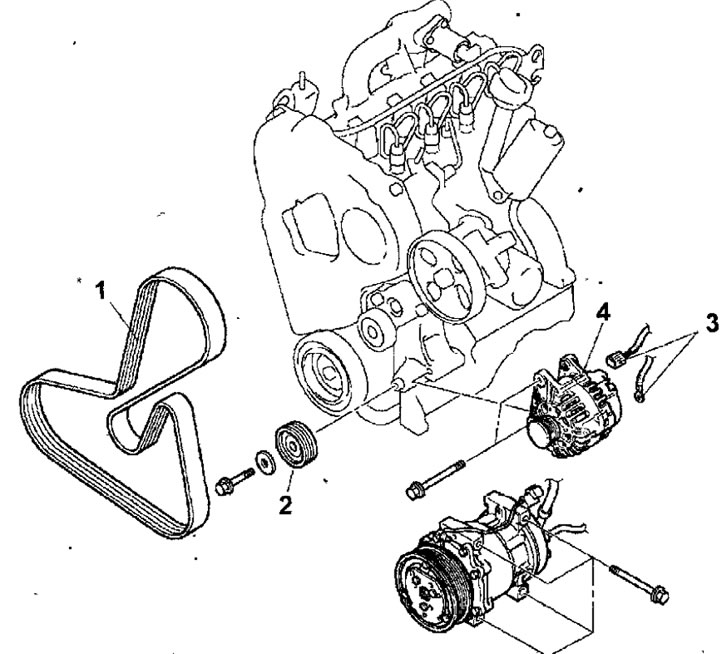

Рис. 19.58. Генератор дизельного двигателя F9Q1:1 - ремень привода генератора; 2 - холостой направляющий шкив; 3 - разъем генератора; 4 - генератор

Снятие

• Снимите нижний брызговик двигателя.
• Снимите воздушный шланг промежуточного охладителя надуваемого воздуха.
• Ослабьте натяжение и снимите ремень привода генератора.
• Отверните болт и снимите холостой направляющий шкив.
• Отверните болты крепления компрессора кондиционера и, не отсоединяя шланги, переместите компрессор кондиционера так, чтобы он не мешал снятию генератора (рис. 19.59).

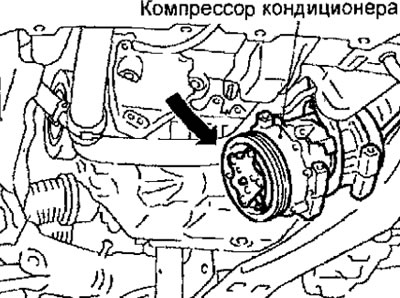

Рис. 19.59. Перемещение компрессора, кондиционера при снятии генератора

• Отсоедините электрические разъемы от генератора.
• Отверните гайки, извлеките болты крепления генератора и снимите генератор.

Установка

• Установка проводится в последовательности, обратной снятию.
• Установите воздушный шланг промежуточного охладителя надуваемого воздуха.
• Установите компрессор кондиционера.
• Установите нижний брызговик двигателя.
