Разборка
- Снимите главный цилиндр сцепления
Предупреждение.Не разбирайте поршень главного цилиндра гидравлического привода сцепления, так как он не может быть собран повторно.
- Снимите стопорное кольцо поршня (рис. 11.12).

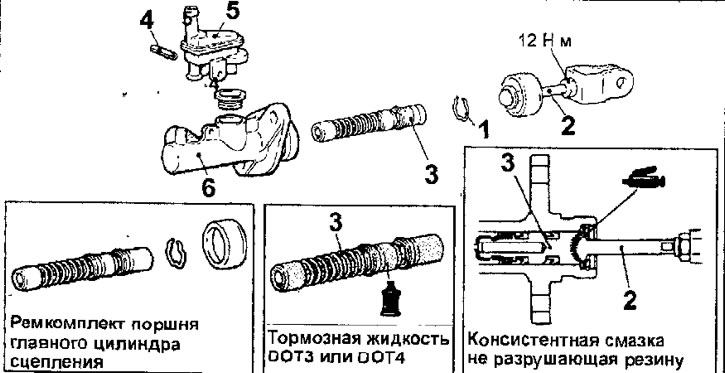

Рис. 11.12. Главный цилиндр сцепления: 1 - стопорное кольцо поршня; 2 - толкатель в сборе; 3 - поршень в сборе: 4 - пружинный штифт; 5 - бачок гидропривода Сцепления; 6 - корпус главного цилиндра гидропривода сцепления
- Снимите толкатель в сборе.
- Снимите поршень в сборе.
- Достаньте пружинный штифт и снимите бачок гидропривода сцепления.
Проверка
- Проверьте поршень на отсутствие царапин. При наличии царапин на поршне проверьте, имеются ли царапины на стенках цилиндра.
- Проверьте внутреннюю поверхность цилиндра на отсутствие царапин или неравномерного износа и, при необходимости, замените его.
Установка
- Установка проводится в последовательности, обратной снятию.
- Установите толкатель так, чтобы был выдержан размер, показанный на рисунке 11.13. Это упростит процедуру регулировки положения педали сцепления.

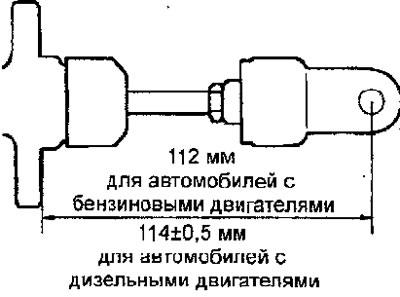

Рис. 11.13. Правильная установка толкателя на гидроприводе сцепления
- Залейте жидкость и удалите воздух из гидравлического привода сцепления.
- Отрегулируйте положение педали сцепления.
