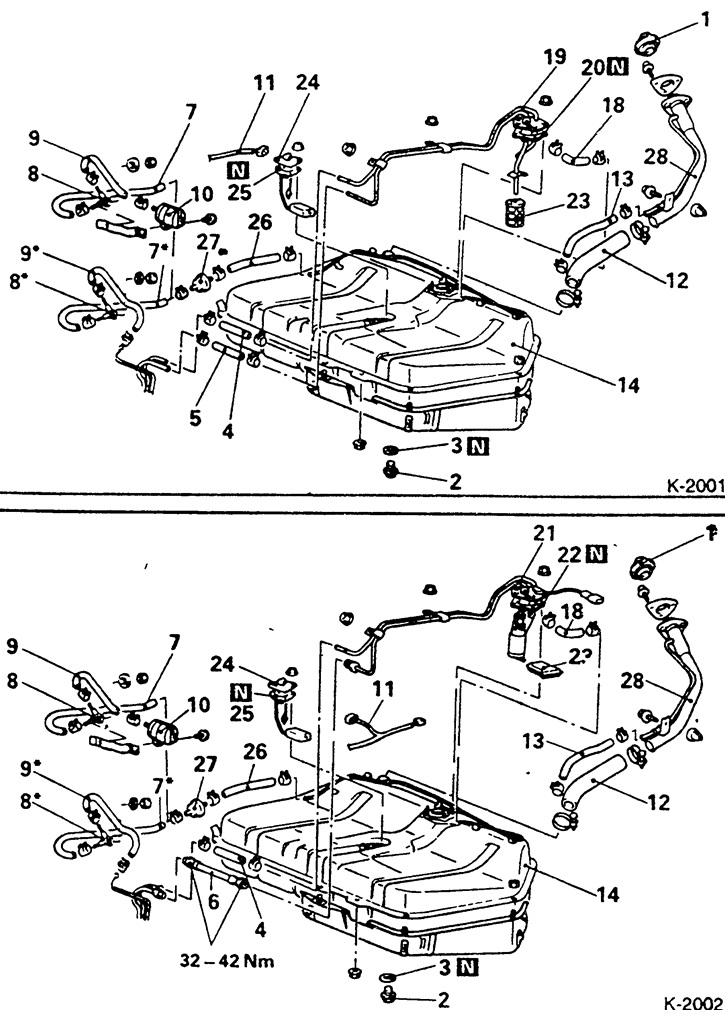

Горња слика: 13Л бензински мотор / 1,8Л дизел мотор произведен од маја 1989. до марта 1992
Доња слика: 1,5 литарски бензински мотор произведен од маја 1989. до марта 1992
1 - Поклопац резервоара за гориво
2 - Чеп за одвод
3 - Заптивка
4 - Повратно црево за гориво
5 - Главно црево (Само 1,3 / 1,8 л, дизел)
6 - Црево за гориво високог притиска (само 1,5 л)
7 - Црево за гориво
8 - Неповратни вентил
9 - Црево за гориво
10 - Кућиште за вентилацију (Само 1,3 / 1,8 л, дизел)
11 - Ожичење сензора горива/пумпе (само 1.5Л)
12 - Уводно црево
14 - Резервоар за гориво
15 - Повратно црево за гориво
16 - Главно црево (Само 1,3 / 1,8 л, дизел)
17 - Црево за гориво високог притиска (само 1,5 л)
18 - Црево за гориво
19 - Неповратни вентил
20 - Заптивка (Само 1,3/1,8 л, дизел)
21 - Пумпа за гориво (само 1,5 л)
22 - Заптивка (само 1,5 л)
23 - Филтер горива у резервоару за гориво
24 - Сензор резерве горива
25 - Заптивка
26 - Црево за гориво
27 - Вентил
28 - Врат за пуњење
