Уклањање
− Пре него што почнете да уклањате делове, уклоните облогу бочних врата и водоотпорну фолију.
− Уклањање делова врши се нумеричким редоследом приказаним на слици "Уклањање стакла на бочним вратима и регулатора прозора".

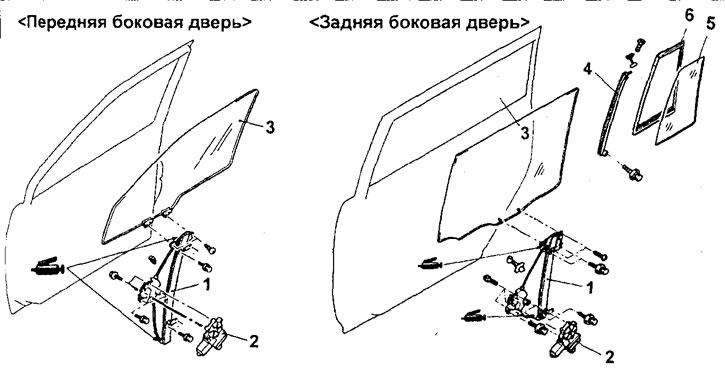

Уклањање стакла бочних врата и електричног стакла (лимузина). 1 - склоп регулатора прозора, 2 - склоп мотора регулатора прозора (уклоните вођицу стакла), 3 - стакло бочних врата, 4 - централна вођица стакла задњих бочних врата, 5 - фиксно стакло задњих бочних врата, 6 - фиксна стаклена заптивка задњих бочних врата.

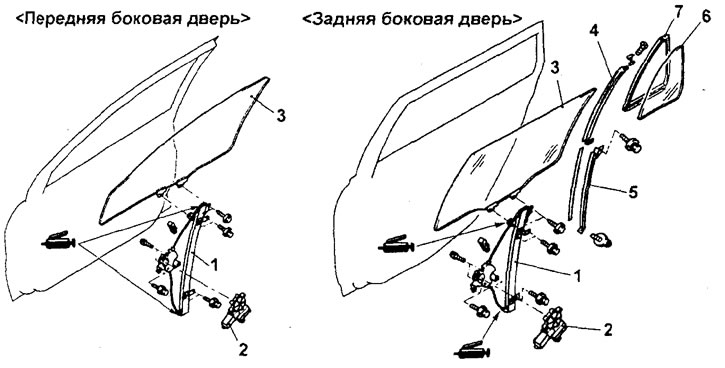

Уклањање стакла на бочним вратима и електричног стакла (караван).1 - склоп регулатора прозора, 2 - склоп мотора регулатора стакла (уклоните вођицу стакла), 3 - стакло бочних врата, 4 - централна вођица стакла задњих бочних врата, 5 - вођица стакла задњих доњих бочних врата, 6 - фиксно стакло задњих бочних врата, 7 - заптивка за фиксно стакло задњих бочних врата.
− Приликом скидања делова обратите пажњу на следеће радње:
1. Уклањање склопа регулатора прозора и електричног погона прозора.
- а) Одврните завртње који причвршћују стакло бочних врата.

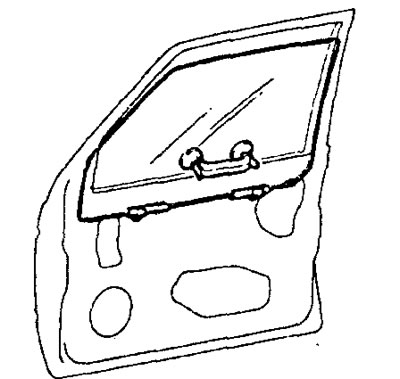

- б) Подигните стакло бочних врата и поставите посебан алат на стакло као што је приказано на слици како бисте спречили да стакло бочних врата падне.
Напомена: Ако је на стаклу нанесен филм, поставите посебан алат на спољашњу страну аутомобила како бисте спречили да се филм ољушти.
- ц) Уклоните склоп регулатора прозора и погона електричног стакла.
2. Уклањање средишње вођице стакла задњих бочних врата.

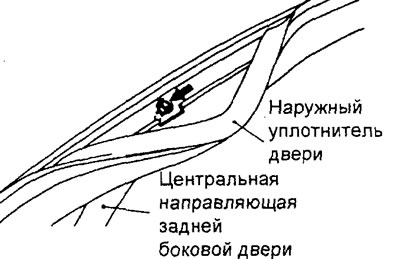

а) Уклоните спољни део заптивке бочних врата где је причвршћена средишња стаклена вођица задњих бочних врата, као што је приказано на слици.
б) Одврните вијак који причвршћује централну вођицу стакла задњих бочних врата и уклоните вођицу.
Провера мотора за подизање прозора
1. Проверите несметан рад клизача прозора када повезујете напајање из батерије директно на терминале конектора мотора.
2. Проверите да ли се клизач прозора помера у супротном смеру када је поларитет прикључка за напајање батерије обрнут.
3. Замените склоп регулатора прозора ако је потребно.
Провера релеја електричног прозора

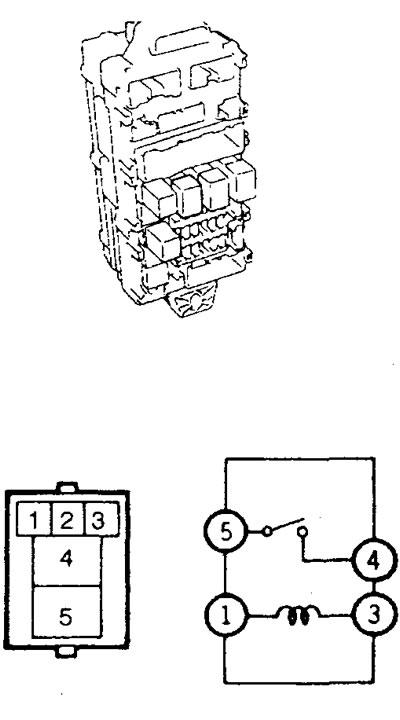

1. Уклоните релеј електричног стакла из блока релеја у путничком простору (испод инструмент табле).
2. Проверите да ли је коло стално затворено између терминала "1" - "3" релеја.
3. Повежите жицу негативног терминала акумулатора са терминалом "3" релеја, а жицу позитивног терминала са терминалом "1" релеја и проверите да ли је коло затворено између терминала "4" - " 5" релеја.
Инсталација
− Уградња делова се врши обрнутим редоследом од уклањања.
− Приликом уградње делова обратите пажњу на следеће радње.
1. Инсталирање средишње вођице стакла задњих бочних врата.
Сигурно уметните средишњу вођицу стакла на задњим бочним вратима у вођицу задњег стакла.
2. Инсталација склопа регулатора прозора и електричног регулатора прозора.

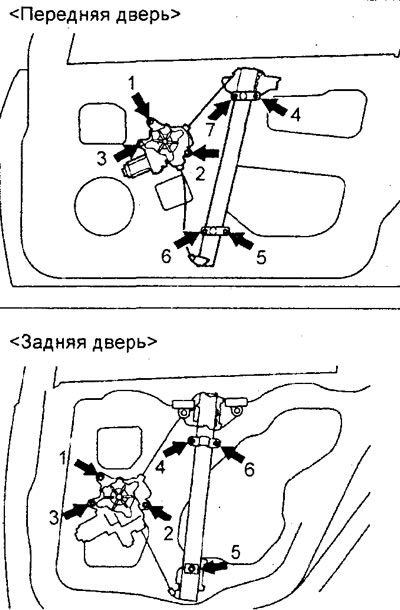

Приликом постављања склопа регулатора стакла и погона електричног подизача прозора, затегните вијке за монтажу регулатора стакла и погона електричног подизача прозора на називни обртни момент редоследом приказаним на слици.
3. Иницијализација функције сигурносног прозора.
Пажња:
- - Не укључујте електрични прозор док се стакло не угради.
- - Сигурносни механизам за подизање прозора неће радити док се безбедносна функција не покрене.
Чланак је преузет са веб-сајта: MITSUBISHIMAN.ru
а) Причврстите стакло на склоп регулатора прозора.
б) Док притискате прекидач за електрично подизање прозора, потпуно спустите прозор бочних врата.
ц) Док притискате прекидач за подизање прозора, потпуно подигните стакло бочних врата. Када кратко притиснете прекидач, подизач прозора ће почети да се подиже за растојање од приближно 30 мм и период од 0,5 секунди, а затим ће се аутоматски зауставити. Иницијализација електронске контролне јединице прозора биће завршена када се прозор потпуно подигне.
− По завршетку уградње делова извршите следеће радње:
- а) Подесите стакло бочних врата.
- б) Поставите облоге бочних врата и водоотпорну фолију.
