Уклањање и уградња
− Пре него што почнете да уклањате делове, извршите следеће радње:
- а) Уклоните облогу задњег стуба.
- б) Уклоните мотор брисача задњег стакла.
- ц) Уклоните облогу задње полице.
- д) Уклоните додатно светло кочнице.
- е) Уклоните кровну дренажну лајсну.
− Скидање делова се врши редоследом бројева који су наведени на слици "Скидање задњег стакла".

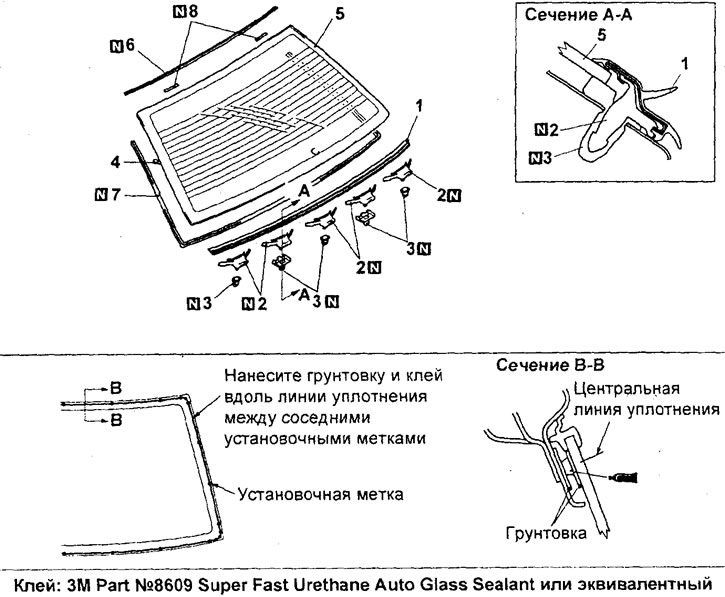

Уклањање задњег стакла. 1 - лајсна доњег задњег стакла, 2 - држач-одстојник, 3 - држач-чахура, 4 - конектор, сноп каблова за одмрзавање задњег стакла, 5 - задње стакло, 6 - лајсне горњег задњег стакла, 7 - облоге задњег стакла, 8 - задње стакло чеп стакла.
− Приликом скидања делова обратите пажњу на следеће радње:

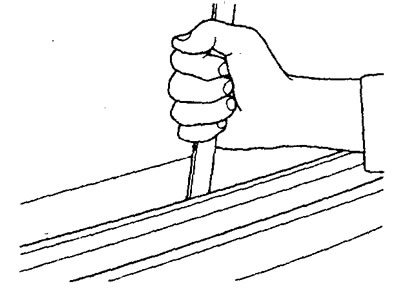

1. Уклањање лајсне доњег задњег стакла.
Помоћу специјалног алата подигните доњу лајсну.
Напомена: Немојте поново постављати доње лајсне задњег стакла које су оштећене током уклањања.
2. Уклањање задњег стакла.
Операција скидања задњег стакла је слична операцији скидања шофершајбне.
− Уградња делова се врши обрнутим редоследом од уклањања.
− Приликом уградње делова обратите пажњу на операцију уградње задњег стакла, горње лајсне задњег стакла, украса задњег стакла и граничника.
а) Приликом замене задњег стакла, привремено га причврстите на отвор каросерије и нанесите ознаке за уградњу на стакло и тело.
б) Очистите (одмастите) ивицу са унутрашње стране задњег стакла и прирубницу отвора каросерије изопропил алкохолом.
ц) Навлажите сунђер у прајмеру и нанесите равномерни слој прајмера на стакло и отвор каросерије на местима назначеним на слици "Скидање задњег стакла".
д) Након наношења прајмера, осушите површину 3 - 30 минута.
Пажња:
- - Прајмер учвршћује лепљиви спој, па га је потребно равномерно нанети у танком слоју по целом ободу. Међутим, имајте на уму да ће превише дебео слој прајмера ослабити лепљиви спој.
- - Не додирујте премазане површине.
е) Поставите стаклени поклопац и уверите се да поклопац добро пристаје на унутрашњу површину стакла и да нема савијања. Поставите граничник и оквир стакла на задње стакло као што је приказано на слици "Положај копчи и украса задњег стакла".

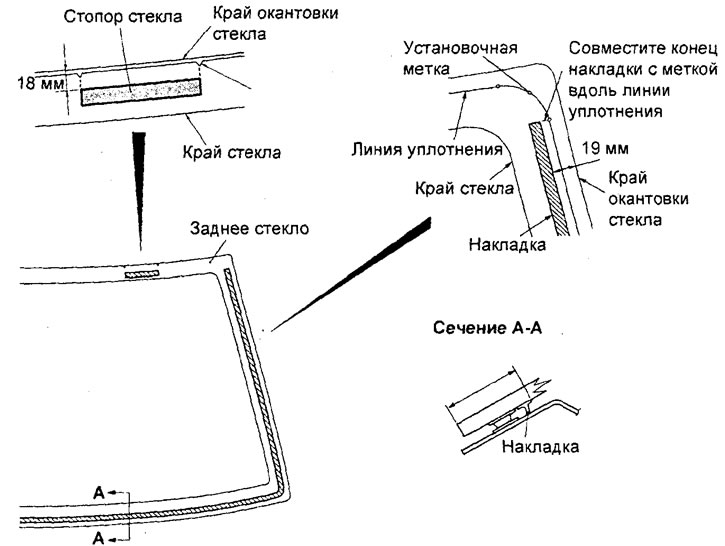

Положај резова и украса задњег стакла.
е) Поставите горњу лајсну на задње стакло.

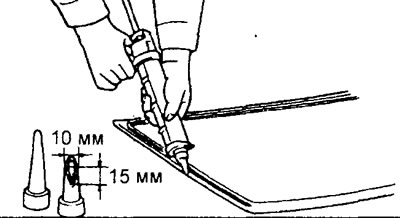

г) У року од 30 минута од наношења прајмера, напуните пиштољ за заптивање лепком и нанесите равномеран слој лепка по целом периметру стакла.
Напомена: Да бисте олакшали наношење лепка, исеците врх цеви у облик "В".
х) Након наношења лепка, поравнајте ознаке за уградњу на стаклу и отвор на кућишту (лагано притисните стакло равномерно по целом ободу за потпуно пријањање).
и) Уклоните вишак истиснутог лепка помоћу лопатице и обришите површину изопропил алкохолом.
ј) Након завршетка ове операције (након постављања задњег стакла), покушајте да не померате аутомобил док се лепак не стврдне.
л) Након причвршћивања задњег стакла на каросерију аутомобила, сачекајте 30 минута или више, а затим проверите заптивку лепљивог споја.
Пажња:
- Не померајте возило осим ако је апсолутно неопходно. Ако је потребно померити возило са своје локације, то треба учинити пажљиво.
- Када проверавате непропусност лепљивог споја, немојте стиснути врх црева да бисте створили јак млаз воде.
