Зміна опору між висновками

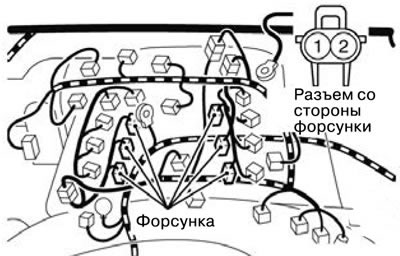

1. Від'єднайте роз'єм від форсунки.
2. Виміряти опір між висновками.
Номінальне значення: 13-16 Ом (при 20°C)
3. Підключити роз'єм форсунки.
Перевірка форми факела розпилу форсунки та герметичність форсунки
1. Відповідно до нижчевказаної процедури стравити залишковий тиск з паливної магістралі, щоб не допустити розбризкування палива.
2. Зняти форсунку.

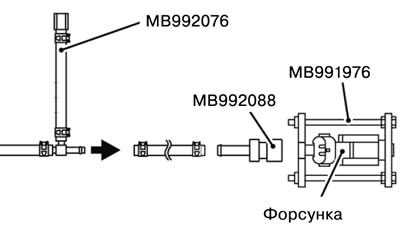

3. Зібрати спеціальний інструмент як показано малюнку.

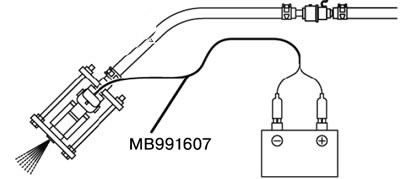

4. Підвести напругу акумуляторної батареї до виведення № 2 триконтактного сервісного роз'єму паливного насоса, як показано на малюнку, та увімкнути паливний насос.
5. Активувати форсунку та перевірити якість розпилу палива з форсунки. Стан форсунки задовільний, якщо форсунка дає нормальний розпил.
6. Від'єднати дроти від виводів роз'ємів форсунки та перевірити герметичність (розпилювача та запірної голки) форсунки.
Норма: 1 крапля або менше протягом хвилини
7. Підключити дроти від клем акумулятора до виводів форсунки, не включаючи паливний насос. Потім, після припинення розпилу палива з форсунки, від'єднати спеціальний інструмент, встановити форсунку у вихідний стан.
