Карбюраторные модели
1. Топливный фильтр обычно расположен на задней стенке моторного отсека под бачком системы контроля за выбросом токсичных веществ в атмосферу.

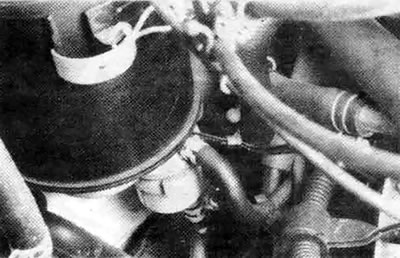

26.1. На большинстве карбюраторных моделей топливный фильтр установлен на поперечной перегородке под бачком системы контроля за выбросом токсичных веществ в атмосферу.
2. Для облегчения доступа отсоедините фильтр от пружинного фиксатора, чтобы можно было достать до обоих штуцеров.
3. Ослабьте хомуты шлангов на патрубках фильтра и сдвиньте их на шланги.
4. Отсоедините шланги и снимите фильтр. Теперь можно заменить шланги, если они уже старые.
5. Подсоедините шланги к новому фильтру и установите хомуты примерно на расстоянии 6 мм от обреза шланга.
6. Вставьте фильтр в пружинный фиксатор. Проверьте плотность его крепления и отсутствие перекручивания шлангов.
7. Запустите двигатель и проверьте герметичность соединений фильтра.
Модели с впрыском топлива
8. Стравите давление из топливной системы (см. Главу 4).
9. Топливный фильтр обычно расположен на задней стенке моторного отсека рядом с бачком системы контроля за выхлопом газообразных веществ в атмосферу.
10. Отсоедините топливопроводы, отсоедините фильтра и извлеките его из отсека двигателя.

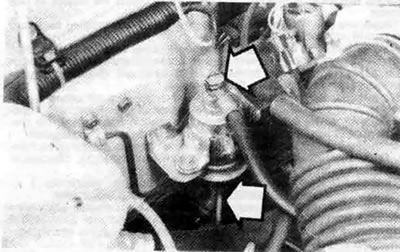

26.10. Отсоедините топливопроводы (стрелки), затем отсоедините фильтр от кронштейна, - нижний штуцер отсоединяйте с помощью конусного гаечного ключа.
11. Установку производите в обратной последовательности. С обеих сторон поворотного штуцера установите новые уплотнительные шайбы.
