Предупреждение. Электрический вентилятор охлаждения может включиться в любое время, даже при выключенном зажигании. Работая вблизи вентилятора, отключите его питание или отсоедините провод от отрицательной клеммы аккумулятора.
Проверка
1. Воздушная заслонка работает только при холодном двигателе, поэтому эту проверку нужно производить перед поездкой.
2. Снимите верхнюю крышку воздушного фильтра. Она удерживается гайками-барашками и боковыми зажимами. При необходимости отсоединения вакуумных шлангов пометьте их положение для обеспечения правильного подсоединения. Положите крышку с гайками в стороне.
3. Посмотрите в центр корпуса воздушного фильтра. В канале карбюратора вы увидите пластину заслонки.

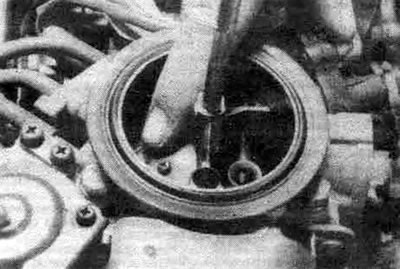

29.3. Воздушная заслонка установлена в горловине карбюратора
4. Нажмите на педаль газа до пола. Заслонка должна полностью закрыться. Запустите двигатель, наблюдая за заслонкой Не подносите лицо близко к карбюратору, поскольку возможны обратные вспышки, которые могут привести к серьезным ожогам. При запуске двигателя воздушная заслонка должна немного приоткрыться.
5. Дайте двигателю поработать на холостом ходу. По мере прогрева до нормальной рабочей температуры воздушная заслонка должна медленно открываться, обеспечивая дополнительную подачу воздуха через карбюратор.
6. Через несколько минут воздушная заслонка должна полностью открыться до вертикального положения. Кратковременно нажмите на педаль газа, чтобы убедиться, что кулачок повышенной частоты вращения отошел.
7. Вы обнаружите, что частота вращения соответствует положению заслонки. При полностью закрытой воздушной заслонке двигатель работает на повышенной частоте вращения холостого хода. По мере открытия воздушной заслонки и отхода дросселя от кулачка повышенной частоты вращения частота вращения двигателя понижается.
Очистка
8. При выключенном двигателе с помощью аэрозольного очистителя карбюратора (имеется в продаже) очистите поверхность контакта оси воздушной заслонки в месте его прохождения через корпус карбюратора. Очистите также кулачок повышенной частоты вращения и рычажный механизм.
9. Подробная информация о регулировке и обслуживании элементов воздушной заслонки приведена в Главе 4.
