2. Турбина нагнетателя приводится в действие потоком выхлопных газов и соединена валом с рабочим колесом (крыльчаткой) компрессора. который предназначен для повышения давления потока воздуха на входе (см. иллюстрацию). Количество воздуха высокого давления, подаваемое в двигатель, контролируется перепускным клапаном выхлопных газов.

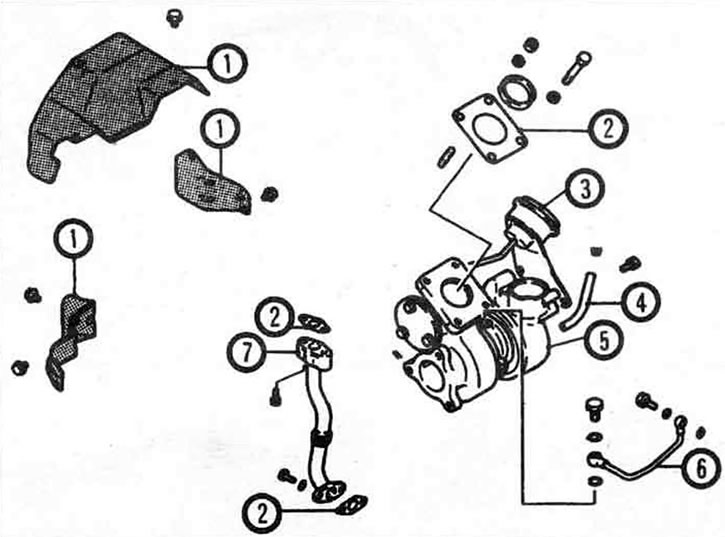

18.2. Элементы системы турбонагнетателя. 1. Теплоизоляторы, 2. Прокладка, 3. Клапан перепуска выхлопных газов, 4. Вакуумная трубка, 5. Турбонагнетатель, 6. Трубопровод подачи масла, 7. Трубопровод возврата масла
