Оглавление: Модели без круиз-контроля Cordie,…⤓ Galant, Mirage и Precis (MPI) ⤓ Модели с круиз-контролем Cordia и…⤓ Galant ⤓ Mirage (MPI) ⤓
Модели без круиз-контроля Cordie, Tredia, Mirage (кроме MPI) и Precis (кроме MPI)
1. На карбюраторных моделях снимите воздушный фильтр (см. раздел 8).
2. На всех моделях ослабьте регулировочную гайку троса управления дроссельной заслонкой (см. иллюстрацию) и отсоедините оболочку троса от кронштейна.

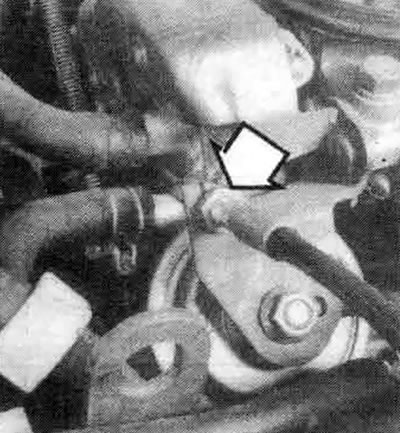

16.2. Для отсоединения троса дроссельной заслонки от кронштейна ослабьте регулировочную гайку (стрелка)
3. Отсоедините трос от рычага дроссельной заслонки.
4. Отсоедините трос от педали газа (см. иллюстрацию).

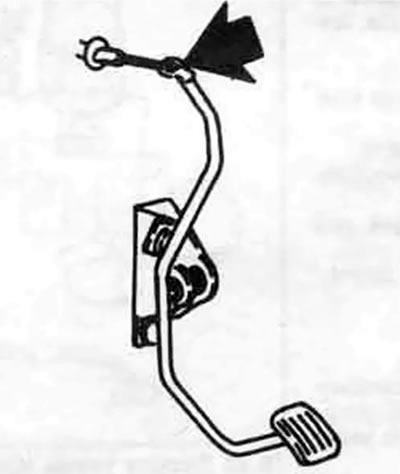

16.4. Снимите отделку под приборной панелью (при необходимости) и отсоедините трос дроссельной заслонки в показанной точке. При установке троса нанесите на него смазку в месте контакта с рычагом педали
5. Отсоедините направляющую троса дроссельной заслонки от перегородки отсека двигателя (см. иллюстрацию).

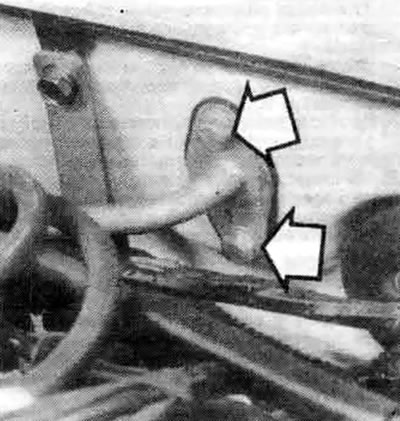

16.5. Для отсоединения троса дроссельной заслонки от перегородки отсека двигателя отвинтите два болта крепления и отделите направляющую от перегородки
6. Снаружи автомобиля вытяните трос дроссельной заслонки через перегородку отсека двигателя.
7. Установку производите в обратной последовательности. Не допускайте острых изгибов троса.
8. После установки троса отрегулируйте свободный ход следующим образом:
- а) Запустите двигатель и прогрейте его до нормальной рабочей температуры. Проверьте и, при необходимости, отрегулируйте частоту вращения холостого хода. (см. Главу 1).
- б) Проверьте отсутствие слабины троса.
- в) Если трос имеет слабину, отрегулируйте его следующим образом: г) Поверните регулировочную гайку против часовой стрелки до освобождения рычага дроссельной заслонки.
- д) Устраните все острые изгибы троса.
- е) Ослабьте контргайку и поверните регулировочную гайку троса дроссельной заслонки по часовой стрелке в положение, при котором рычаг дроссельной заслонки лишь начинает движение, после чего поверните регулировочную гайку в обратную сторону на один оборот и надежно затяните контргайку.
Galant, Mirage и Precis (MPI)
Снятие и установка
9. Отсоедините трос от точек крепления на двигателе и перегородке двигательного отсека.
10. Отсоедините трос от педали (см. иллюстрацию 16.4).
11. Отсоедините направляющую троса дроссельной заслонки от перегородки отсека двигателя (см. иллюстрацию 16.5). Снаружи автомобиля вытяните трос через перегородку отсека двигателя.
12. Отвинтите регулировочные болты рядом с корпусом дросселя (см. иллюстрацию), отсоедините трос от рычага дроссельной заслонки и снимите его.

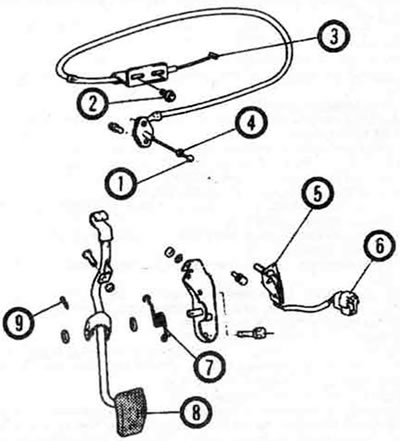

16.12. Элементы троса управления дроссельной заслонкой моделей Galant, Mirage и Precis (без круиз-контроля). 1. Внутренний трос со стороны педали газа, 2. Регулировочный болт, 3. Внутренний трос со стороны корпуса дросселя, 4. Шайба, 5. Кронштейн педали газа, 6. Разъем датчика педали газа автоматическая КПП), 7. Возвратная пружина, 8. Педаль газа, 9. Шплинт
13. Установку производите в обратной последовательности. Не оставляйте острых изгибов троса.
Регулировка
14. Запустите двигатель и прогрейте его до нормальной рабочей температуры. Проверьте и, при необходимости, отрегулируйте частоту вращения холостого хода (см. Главу 1). Выключите двигатель.
15. Нажмите педаль газа и проверьте легкость перемещения рычага дроссельной заслонки от полностью открытого до полностью закрытого положения.
16. Устраните все острые изгибы троса дроссельной заслонки.
17. Проверьте положение троса.
18. Включите зажигание на пятнадцать секунд (для включения мотора ISC).
19. Ослабьте два болта крепления троса около корпуса дросселя
20. Отрегулируйте трос так, чтобы устранить слабину.
21. Затяните два болта крепления троса около корпуса дросселя.
22. После регулировки троса убедитесь в том, что рычаг дроссельной заслонки касается мотора ISC.
Модели с круиз-контролем Cordia и Tredia
Трос педали газа
23. Отвинтите регулировочные гайки троса и отсоедините трос от рычага дроссельной заслонки и кронштейна (см. иллюстрацию).

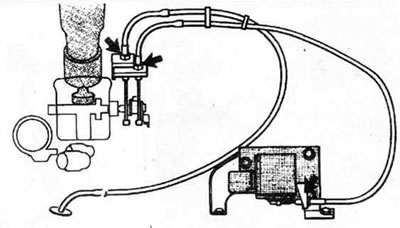

16.23. Детали троса дроссельной заслонки моделей Cordia и Tredia с круиз-контролем. Стрелками показаны регулировочные гайки
24. Отсоедините трос от педали (см. иллюстрацию 16.4).
25. Отсоедините трос от перегородки отсека двигателя (см. иллюстрацию 16.5).
26. Из отсека двигателя вытяните трос через перегородку.
27. Установку производите в обратной последовательности Проверьте отсутствие острых изгибов троса.
28. На холостом ходу двигателя устраните свободный ход троса с помощью регулировочных гаек.
29. Затяните регулировочные гайки друг относительно друга.
30. Нажмите на газ и убедитесь в отсутствии помех.
Трос привода
31. Отсоедините трос от рычага дроссельной заслонки.
32. Отсоедините трос от привода и снимите его. Установку производите в обратной последовательности. После установки отрегулируйте свободных ход троса, как описано ниже начиная со следующего пункта.
33. На холостом ходу двигателя устраните свободных ход троса регулировочными гайками.
34. Затяните регулировочные гайки друг относительно друга.
35. Нажмите на газ и убедитесь в отсутствии помех.
Galant
Снятие и установка
Примечание: Эта процедура относится к тросам А и В, показанным на иллюстрации 16.37.
36. Снимите крышку привода управления скоростью.
37. Ослабьте регулировочную гайку троса дроссельной заслонки (заменяемого троса) и отсоедините оболочку троса от кронштейна (см. иллюстрацию).

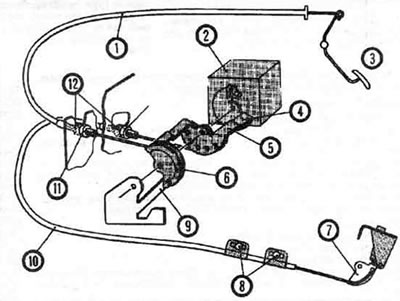

16.37. Детали троса дроссельной заслонки модели Galant с круиз контролем. 1. Трос дроссельной заслонки А, 2. Привод круиз-контроля, 3. Педаль газа, 4. Селектор, 5. Промежуточное звено В, 6. Промежуточное звено А, 7. Рычаг дроссельной заслонки, 8. Регулировочный болт, 9. Стопор, 10. Трос дроссельной заслонки В, 11. Регулировочная гайка А, 12. Контргайка
38. Отсоедините трос дроссельной заслонки от промежуточного звена.
39. При замене троса, идущего к педали газа, отсоедините трос от педали газа. Отсоедините направляющую троса дроссельной заслонки от перегородки отсека двигателя (см. иллюстрацию 16.4). Снаружи автомобиля извлеките трос через перегородку отсека двигателя.
40. При замене троса, идущего к корпусу дросселя, отвинтите болты крепления рядом с корпусом дросселя, отсоедините трос от рычага дроссельной заслонки и снимите его.
41. Установку производите в обратной последовательности. Не оставляйте острых изгибов троса.
Регулировка
42. Запустите двигатель и прогрейте его до нормальной рабочей темпера гуры. Проверьте и, при необходимости, отрегулируйте частоту вращения холостого хода (см. Главу 1). Выключите двигатель
43. Нажмите педаль газа и проверьте легкость перемещения рычага дроссельной заслонки от полностью открытого до полностью закрытого положения.
44. Устраните все острые изгибы троса дроссельной заслонки.
45. Проверьте положение троса.
46. При снятой крышке привода управления скоростью ослабьте регулировочные гаики и контргайки для освобождения промежуточных звеньев.
47. Включите зажигание на пятнадцать секунд (для включения мотора ISC).
48. При положении звена "А" (трос педали) на стопоре (см. иллюстрацию 16.37) с помощью регулировочной гайки "А" отрегулируйте так, чтобы промежуточное звено "А" лишь начало двигаться, отвинтите гайку "А" в обратную сторону на два оборота.
49. С помощью регулировочной гайки "В" затяните трос так. чтобы рычаг на промежуточном эвене "В" лишь касался рычага на промежуточном звене "А".
50. Ослабьте два болта крепления троса рядом с корпусом дросселя.
51. Отрегулируйте трос так, чтобы устранить его слабину.
52. Затяните контргайки промежуточного звена и два болта крепления троса около корпуса дросселя.
53. После регулировки троса убедитесь в том, что рычаг дроссельной заслонки касается мотора ISC.
54. Установите на место крышку привода управления скоростью.
Mirage (MPI)
Снятие и установке троса педали газа
55. Отсоедините оболочку троса от двигателя.
56. Отсоедините трос от промежуточного звена (см. иллюстрацию).
16.56. Детали промежуточного звена троса дроссельной заслонки моделей Mirage MPI.
57. Отсоедините трос от перегородки отсека двигателя (см иллюстрацию 16.5).
58. Отсоедините трос от педали газа (см. иллюстрацию 16.4).
59. Вытяните трос через перегородку отсека двигателя.
60. Установку производите в обратной последовательности. После установки устраните острые изгибы троса и помехи.
Снятие и установка троса рычага дроссельной заслонки
61. Отсоедините оболочку троса от двигателя.
62. Отсоедините трос от промежуточного звена.
63. Отсоедините трос от рычага дроссельной заслонки и извлеките его.
64. Установку производите в обратной последовательности.
Регулировка
65. Снимите воздушный фильтр.
66. С помощью регулировочных болтов (см. иллюстрацию) отрегулируйте положение троса относительно рычага дроссельной заслонки так, чтобы у рычага был небольшой свободный ход.
16.66. С помощью регулировочных болтов отрегулируйте свободный ход троса дроссельной заслонки моделей Mirage MPI.
67. После регулировки троса относительно рычага дроссельной заслонки проверьте, чтобы рычаг касался выключателя положения холостого хода.
68. В положении промежуточного звена на стопоре (см. иллюстрацию 16.56) ослабьте болт регулировки троса относительно педали газа и устраните свободный ход троса.
69. Проверьте, чтобы с помощью педали газа можно было полностью открыть и закрыть дроссельную заслонку.
70. Установите на место воздушный фильтр.
