Трос дроссельной заслонки (TV) (3-скоростные модели) — проверка и регулировка

1. Для правильной работы коробки передач большое значение имеет регулировка троса дроссельной заслонки. Трос управляет клапаном внутри коробки передач, который контролирует переключение передач, качество переключения и чувствительность при переключении на более низкую передачу при частично открытой дроссельной заслонке. Если трос отрегулирован слишком коротко, может происходить слишком раннее переключение передач и проскальзывание переключений. Если трос отрегулирован слишком длинно, переключение передач может происходить с опозданием и переключение на более низкую передачу при частично открытой дроссельной заслонке может быть неустойчивым.

2. Запустите двигатель и прогрейте его до нормальной рабочей температуры. Проверьте, чтобы воздушная заслонка открылась, а рычаг дроссельной заслонки находился в положении нормального холостого хода. Выключите двигатель.

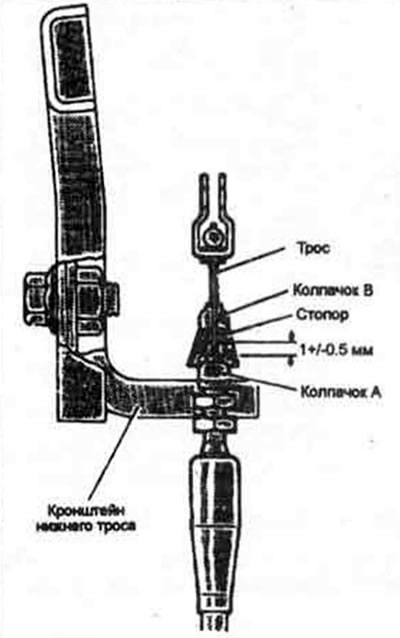

3. Поднимите колпачок В троса (см. иллюстрацию), чтобы открыть стопор и колпачок А, затем ослабьте болт кронштейна нижнего троса.




4. Переместите нижний трос так, чтобы стопор находился от колпачка А на расстоянии, указанном в спецификации.

5. Затяните болт кронштейна троса с необходимым моментом и проверьте зазор еще раз.

6. Максимально откройте дроссельную заслонку рычагом и убедитесь в том, что трос свободно перемещается.
