Съдържание: Модел с двигател 6G7 ⤓ Модел с двигател 4M4 ⤓

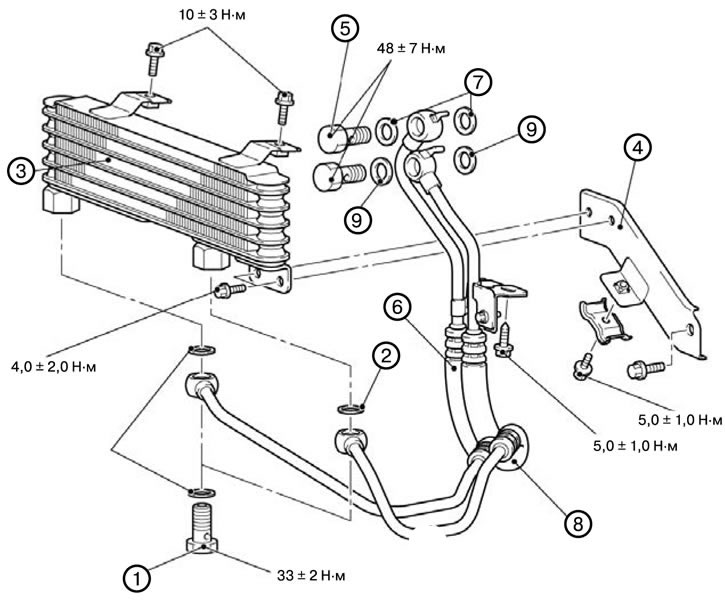

Модел с двигател 6G7
1. Свалете предпазителя на картера на двигателя.
2. Свалете долния капак на радиатора.
3. Развийте болтовете (1).
4. Отстранете уплътненията (2).
5. Свалете модула на масления охладител (3).
6. Свалете скобата (4).
7. Развийте болтовете (5).
8. Свалете маркуча за връщане на маслоохладителя (6).
9. Отстранете уплътненията (7).
10. Свалете захранващата тръба на масления охладител (8).
11. Отстранете уплътненията (9).

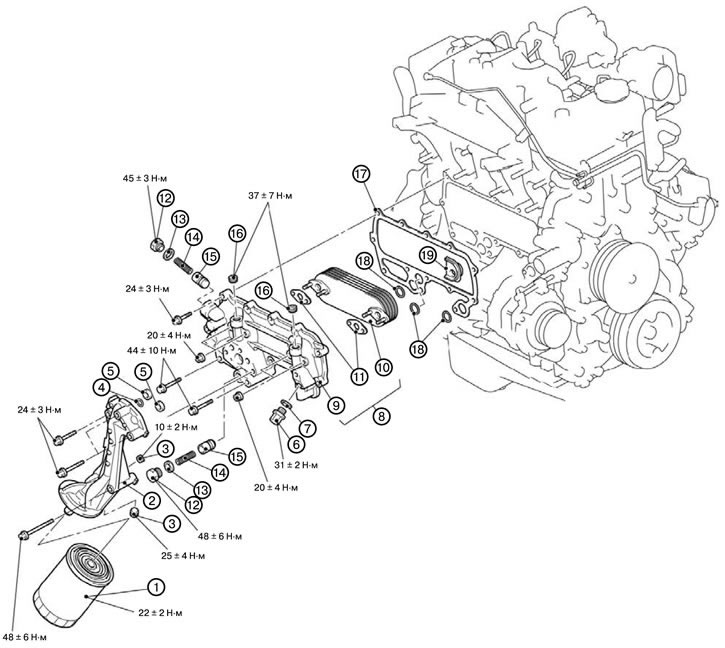

Модел с двигател 4M4
1. Извадете батерията и отделението за батерията.
2. Свалете долната опорна плоча и предпазителя на картера на двигателя.
3. Източете маслото на двигателя.
4. Източете охлаждащата течност.
5. Свалете изпускателния колектор.
6. Извадете масления филтър (1).
7. Свалете скобата на масления филтър (2).
8. Отстранете коничните тапи от скобата на масления филтър (3).
9. Отстранете уплътнителния пръстен (4).
10. Свалете уплътненията на масления охладител (5).
11. Отстранете пробката за източване на охлаждащата течност на масления охладител (6).
12. Отстранете уплътнението (7) на пробката за източване на охлаждащата течност на масления охладител.
13. Свалете модула на масления охладител (8).
14. Свалете капака на масления охладител (9).
15. Отстранете сърцевината на масления охладител (10).
16. Свалете уплътнението на масления охладител (11).
17. Отстранете пробките на масления охладител (12).
18. Свалете уплътнението на масления охладител (13).
19. Свалете пружините за освобождаване на маслото (14).
20. Свалете буталата на предпазния клапан на масления охладител (15).
21. Отстранете коничните пробки (16) на масления охладител.
22. Свалете уплътнението на масления охладител (17).
23. Отстранете уплътнителните пръстени (18).
24. Отстранете разделителната пластина (19) на масления охладител.
