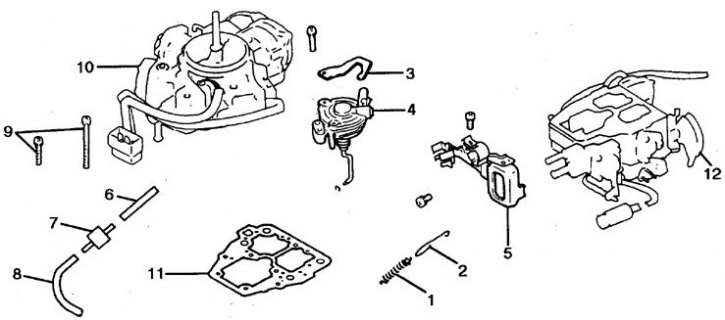

Дэталі, якія дэманструюцца пры зняцці паплаўковай камеры Feedback-карбюратара (рухавік 2,6 л)
1. Зваротная спружына дросельнай засланкі; 2. Дэмпферная спружына; 3, 5. Кранштэйны; 4. Пнеўмаамартызатар; 6, 8. Шланг; 7. Дэмпфіруючы клапан; 9. Вінт; 10. Вечка паплаўковай камеры; 11. Пракладка; 12. Ніжняя частка карбюратара
Зняцце і ўстаноўка
Аўтамабілі з non-feedback-карбюратарам
1. Адлучыце батарэю ад масы, зніміце паветраны фільтр.
2. Абазначце і адлучыце ад карбюратара паліўны шланг і ўсе вакуумныя шлангі. Адлучыце трос дросельнай засланкі.
3. Адкруціце балты і зніміце карбюратар. Зліце бензін з паплаўковай камеры.
4. Устаноўка выконваецца ў зваротным парадку.
5. Праверце стан плоскасці фланца карбюратара і заменіце пракладку.
6. Адрэгулюйце трос прывада засланкі – пры націску на педаль засланка павінна заняць вертыкальнае становішча.
Тэкст артыкула ўзяты з сайта (mitsubishiman.ru)
7. Перад пускам рухавіка праверце правільнасць далучэння ўсіх правадоў і шлангаў, мацаванне прылад карбюратара.
Увага! Забараняецца для палягчэння пуску заліваць бензін у дыфузары камер карбюратара.
Аўтамабілі з feedback-карбюратарам (4-цыліндравыя рухавікі)
1. Адлучыце батарэю ад масы, зніміце паветраны фільтр, адлучыўшы шлангі і паветравод.
2. Зліце вадкасць.
3. Адлучыце трос дросельнай засланкі.
4. Абазначце і адлучыце ўсе вакуумныя шлангі і шлангі астуджальнай вадкасці.
5. Абазначце і адлучыце ад карбюратара раздымы праводкі, трымаючыся за корпус раздыма.
6. Адлучыце паліўныя шлангі.
7. Адкруціце балты і зніміце карбюратар, зліце з яго бензін.
8. Зніміце пракладку, пры неабходнасці зніміце тэрмаэлемент.
9. Устаноўка выконваецца ў зваротным парадку.
10. Праверце стан раздымных плоскасцей мацавання карбюратара і заменіце пракладку.
11. Зацягніце балты з момантам 18 Н·м.
12. Адрэгулюйце трос прывада засланкі.
13. Перад пускам рухавіка праверце правільнасць далучэння ўсіх правадоў і шлангаў, мацаванне вонкавых прылад карбюратара.
14. Пасля прагрэву рухавіка адрэгулюйце абароты халастога ходу.
