Spis treści: Zdejmowanie klapy ⤓ Montaż włazu ⤓
Zdejmowanie klapy

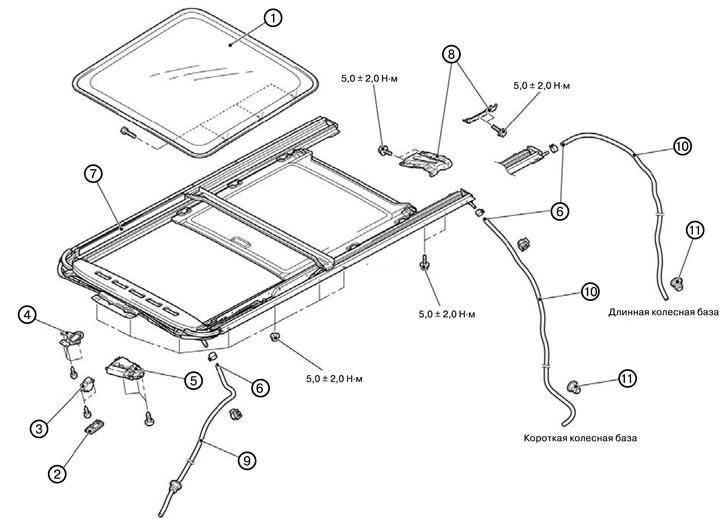

1. Zdejmij szybę dachu przesuwnego (1).
2. Zdjąć osłonę przełącznika klapy (2).
3. Zdejmij przełącznik dachu przesuwnego (3).
4. Zdejmij listwę sufitową.
5. Zdejmij wspornik przełącznika dachu przesuwnego (4).
6. Zdejmij zespół silnika dachu przesuwnego (5).
Uwaga:
- Podczas demontażu silnika dachu przesuwnego, dach musi być całkowicie zamknięty.
- Podczas zdejmowania zacisków należy zachować ostrożność, aby nie uszkodzić listwy sufitowej.
7. Odłączyć przyłącze rury spustowej (6).
8. Zdejmij zespół klapy (7).
9. Zdejmij uchwyt montażowy (8).
10. Zdejmij osłonę przedniego słupka.
11. Zdejmij deskę rozdzielczą.
12. Zdejmij przednią rurę spustową (9).
13. Zdejmij tylną osłonę kwadratową.
14. Zdejmij tylny wspornik wzmacniacza audio (długi rozstaw osi).
[Artykuł został zaczerpnięty ze strony internetowej mitsubishiman.ru]
15. Zdejmij zespół wentylatora klimatyzacji tylnej (długi rozstaw osi).
16. Zdejmij narożnik tylnego zderzaka.
17. Zdejmij tylną rurę spustową (10).

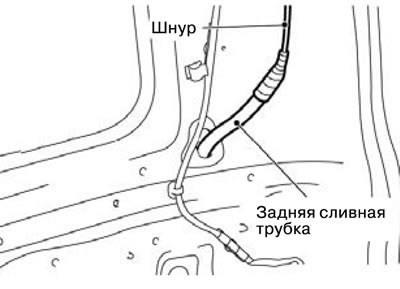

1) Przywiąż sznurek do końca tylnej rurki spustowej i owiń tkaninę wokół sznurka. Następnie zdejmij tylną rurę spustową.
18. Zdjąć podkładkę tylnej rury spustowej (11).
Montaż włazu
Uwaga: Podczas montażu klapy należy zachować ostrożność, aby nie poruszyć linki klapy.
Uwaga: Podczas montażu dokręcaj śruby momentami podanymi na rysunku.
1. Zamontuj podkładkę tylnej rury spustowej (11).
2. Zamontuj tylną rurę spustową (10).

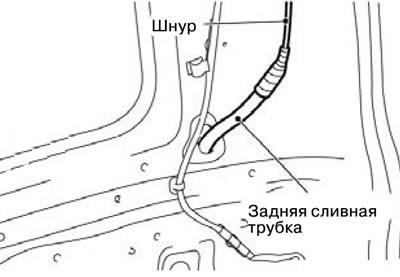

1) Przywiąż sznurek do końca tylnej rurki spustowej i owiń tkaninę wokół sznurka.
2) Przeciągnij tylną rurę spustową przez otwór w nadkolu. Pociągnij za przewód, aż pojawi się tylna rurka spustowa, a następnie odwiąż przewód.
3) Zamontuj tylną rurę spustową (krótki rozstaw osi).

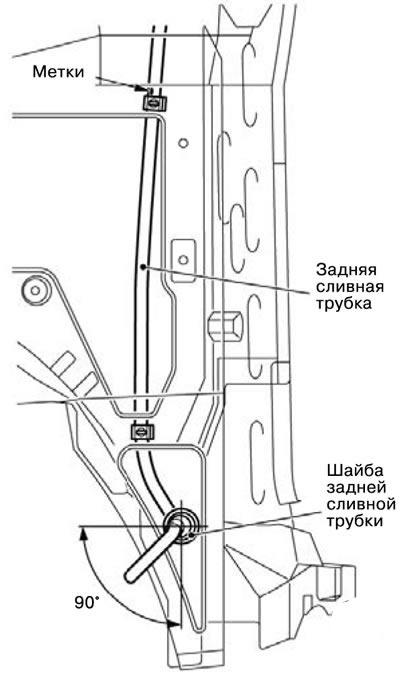

(1) Dopasuj oznaczenia (białe) zgodnie z rysunkiem i podłącz wąż powrotny.
(2) Zamontuj tylną rurę powrotną, jak pokazano na rysunku.
4) Zamontuj tylną rurę spustową (długi rozstaw osi).

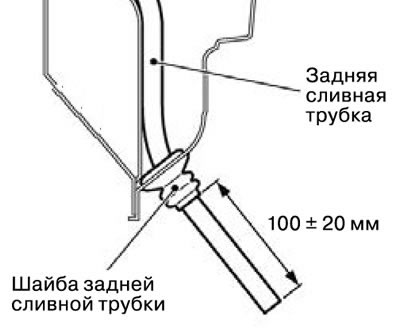

(1) Zamontuj podkładkę i wyreguluj położenie tylnej rury spustowej, jak pokazano na rysunku.
3. Zamontuj narożnik tylnego zderzaka.
4. Zamontuj tylną jednostkę wentylatora klimatyzacji (długi rozstaw osi).
5. Zamontuj tylny wspornik wzmacniacza audio (długi rozstaw osi).
6. Zamontuj tylną listwę wykończeniową.
7. Zamontuj przednią rurę spustową (9).
8. Zamontuj deskę rozdzielczą.
9. Zamontuj osłonę słupka przedniego.
10. Zamontuj wspornik montażowy (8).
11. Zamontuj zespół klapy (7).
12. Podłącz przyłącze rury spustowej (6).
13. Zamontuj zespół silnika dachu przesuwnego (5).
1) Zamontuj silnik dachu przesuwnego.
2) Podłącz złącze przewodów silnika dachu przesuwnego do zespołu silnika dachu przesuwnego, a następnie podłącz zacisk ujemny akumulatora.
3) Uruchom ponownie silnik dachu przesuwnego.
4) Sprawdź poprawność działania silnika dachu przesuwnego.
14. Zamontuj wspornik przełącznika dachu przesuwnego (4).
15. Zamontuj listwę sufitową.
16. Zamontuj przełącznik klapy (3).
17. Zamontuj osłonę przełącznika klapy (2).
18. Zamontuj szybę dachu przesuwnego (1).
19. Zamknij całkowicie szyberdach.
20. Wyreguluj montaż włazu.
21. Sprawdź, czy właz nie przecieka.
