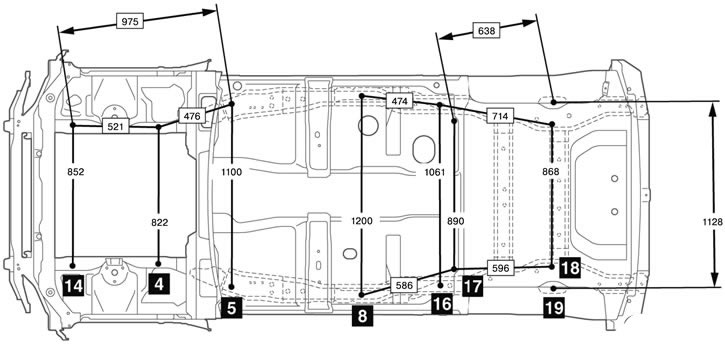

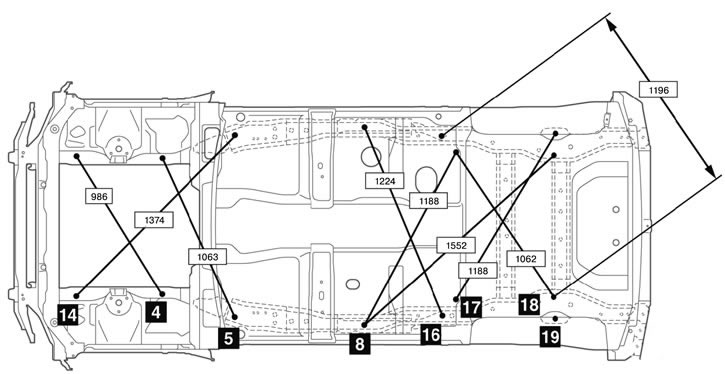

Uwaga: Wszystkie wymiary podano w milimetrach.
| № | Punkt pomiarowy | Kształt otworu | Rozmiar, mm |
| 4 | Środek tylnego otworu montażowego ramy przedniej | Okrągły | 20 |
| 5 | Środek otworu montażowego przedniej podłużnicy | Okrągły | 25 |
| 8 | Środek otworu montażowego tylnego elementu bocznego | Okrągły | 12 |
| 14 | Środek otworu montażowego przedniej ramy | Okrągły | 20 |
| 16 | Środek otworu montażowego wspornika drążka holowniczego | Okrągły | |
| 17 | Środek przedniego otworu montażowego ramy tylnej | Okrągły | 18 |
| 18 | Środek tylnego otworu montażowego ramy tylnej | Okrągły | 20 |
| 19 | Środek otworu montażowego tylnego amortyzatora | Okrągły | 19 |
(Oryginał można znaleźć na stronie internetowej: MITSUBISHIMAN.ru)
Uwaga: Punkty pomiarowe dla modelu z długim rozstawem osi są takie same jak punkty pomiarowe dla modelu z krótkim rozstawem osi.
