Садржај: Демонтажа ⤓ Скупштина ⤓
Демонтажа
Уклањање кугличног лежаја је приказано на сл. 11.44, уклањање конусног ваљкастог лежаја - на сл. 11.45, уклањање игле - на сл. 11.46. Затик се пробија кроз отвор А у кућишту диференцијала.

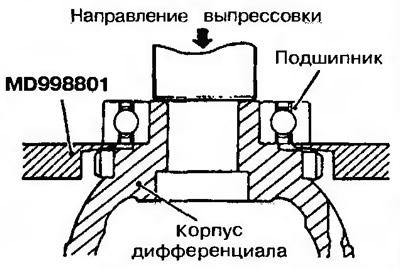

Пиринач. 11.44. Уклањање кугличног лежаја |

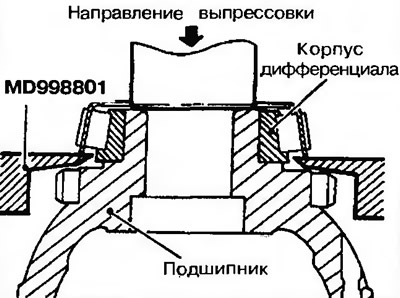

Пиринач. 11.45. Уклањање конусног ваљкастог лежаја |
Пиринач. 11.46. Уклањање игле
Скупштина
Подлошке, осовински конусни зупчаници, зупчаници и осовина зупчаника
1. Уградите подлошке на задњу страну конусних зупчаника осовинских вратила и уметните сателите у кућиште диференцијала.
Пажња! Приликом уградње новог бочног конусног зупчаника користи се подметач средње дебљине (0,93-1,00 мм).
2. Уградите подлошке на полеђину сателита, а затим их окрените у захват са конусним зупчаницима осовинског вратила, након чега се оба сателита уграђују у жељени положај (сл.11.47).
Пиринач. 11.47. Уградња подметача, конусних зупчаника и сателита
3. Инсталирајте осовину зупчаника (пиринач. 11.48).
Пиринач, 11.48. Уградња осовине зупчаника
4. Проверите зазор зубаца конусног зупчаника осовинског вратила и зупчаника диференцијала (пиринач. 11.49). Номинална вредност: 0,025-0,150 мм.
Пиринач. 11.49. Провера зазора зуба конусног зупчаника осовинског вратила и сателита
5. Ако зазор профила зубаца не одговара номиналној вредности, конусни зупчаници се морају поново уклонити. Уградите подлошку одговарајуће величине и поново поставите зупчанике.
Пажња! Оба бочна конусна зупчаника морају бити подешена са истим зазором профила зубаца.
