Уклањање
− Уклањање се врши нумеричким редоследом приказаним на слици "Уклањање задњег носача вешања". Приликом скидања делова обратите пажњу на операцију одвајања доњег крака од задњег крака.

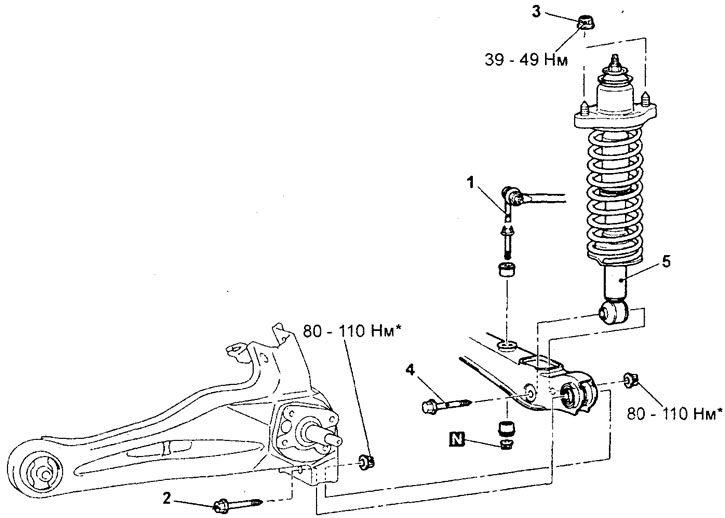

Уклањање задњег носача вешања. 1 - спој постоља стабилизатора и доњег крака, 2 - спој доњег крака и задње руке, 3 - матица за причвршћивање амортизера, 4 - спојни вијак амортизера и доњег крака, 5 - подупирач задњег вешања.
Пажња: потребно је само претходно затегнути матице означене знаком и извршити завршно затезање са неоптерећеним возилом након спуштања на точкове.

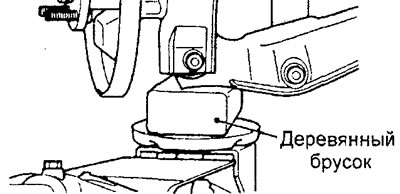

а) Ставите блок дрвета испод доње руке као што је приказано на слици. Затим уклоните вијак и одвојите доњу руку од задње руке.
Испитивање
1. Проверите гумене делове на пукотине и хабање.
2. Уверите се да амортизер ради нормално, проверите да ли цури уље и да ли постоји страна бука током рада.
Демонтажа и монтажа
— Уклањање делова се врши редоследом бројева који су наведени на слици "Растављање задњег носача вешања".

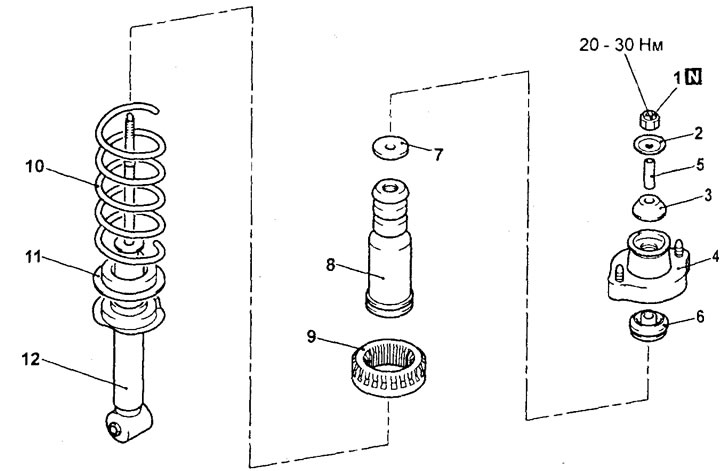

Демонтажа задњег носача вешања. 1 - самоконструирајућа матица, 2 - подлошка, 3 - горња чаура "Б", 4 - горњи склоп носача, 5 - чаура, 6 - горња чаура "А", 7 - облога, 8 - одбојник компресијског хода, 9 - горњи опруге седишта, 10 - опруга, 11 - доње седиште опруге, 12 - амортизер.
− Приликом скидања делова обратите пажњу на операцију скидања самоконструишуће матице.

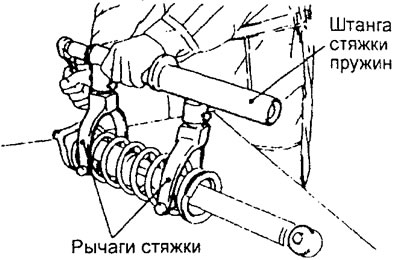

а) Користећи специјалне алате, стисните опругу.
Пажња:
- Поставите кракове специјалног алата симетрично тако да њихова максимална дужина не прелази границе уградње (дужина опруге).
- Немојте користити пнеуматски алат (ударни кључ) када затегнете вијак специјалног алата.

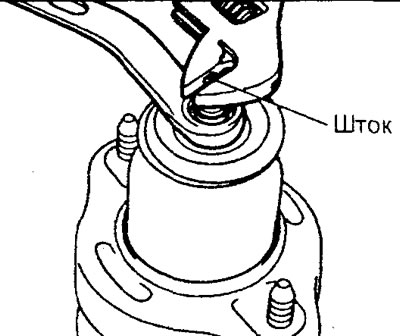

б) Држите шипку амортизера помоћу посебног кључа и одврните самоконструирајућу матицу.
Упозорење: Немојте користити пнеуматске алате (ударни кључ).
− Монтажа се врши обрнутим редоследом од демонтаже. Приликом склапања обратите пажњу на следеће операције.
1. Инсталирање опруге задњег вешања.
Пажња: Немојте користити пнеуматски алат (ударни кључ) када затегнете вијак специјалног алата.
а) Помоћу специјалних алата стисните опругу и поставите је на амортизер.
б) Поравнајте доњи намотај опруге са зарезом лежишта опруге.
2. Инсталирање носача горњег носача.

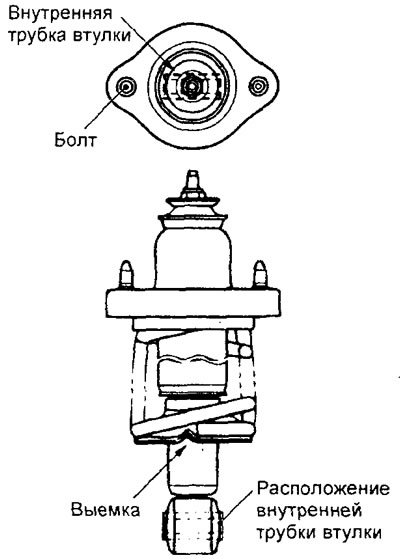

Уградите горњи носач тако да оса доњег носача амортизера буде паралелна са линијом између вијака за монтажу горњег носача (гледано са горњег носача).
4. Уградња самоконструирајуће матице,
а) Претходно затегните самоконструирајућу матицу.
Упозорење: Немојте користити пнеуматске алате (ударни кључ).
б) Уклоните специјалне алате и затегните самоконструирајућу матицу.
Инсталација
− Монтажа се врши обрнутим редоследом од уклањања. Приликом уградње делова обратите пажњу на следеће радње:
1. Монтажа склопа задњег амортизера.

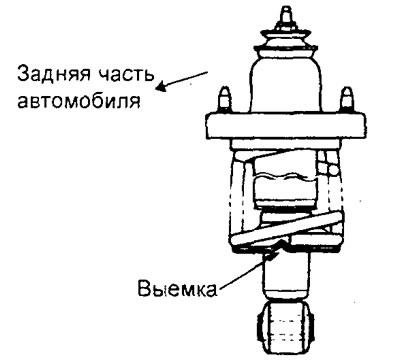

Поставите подупирач тако да зарез седишта са опругом буде окренут према задњем делу возила.
2. Инсталација стабилизаторске везе.

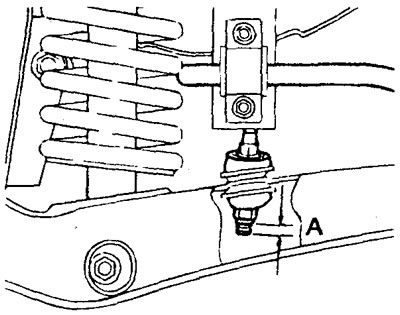

Поставите стабилизатор тако да дужина његовог избоченог дела са навојем "А" буде унутар номиналне вредности.
Номинална вредност "А" - 6-8 мм
